產品簡介

工頻串聯諧振升壓裝置(CVT)

中文名稱：：工頻串聯諧振升壓裝置(CVT)

英文名稱：：AC Resonance Test System for CVT

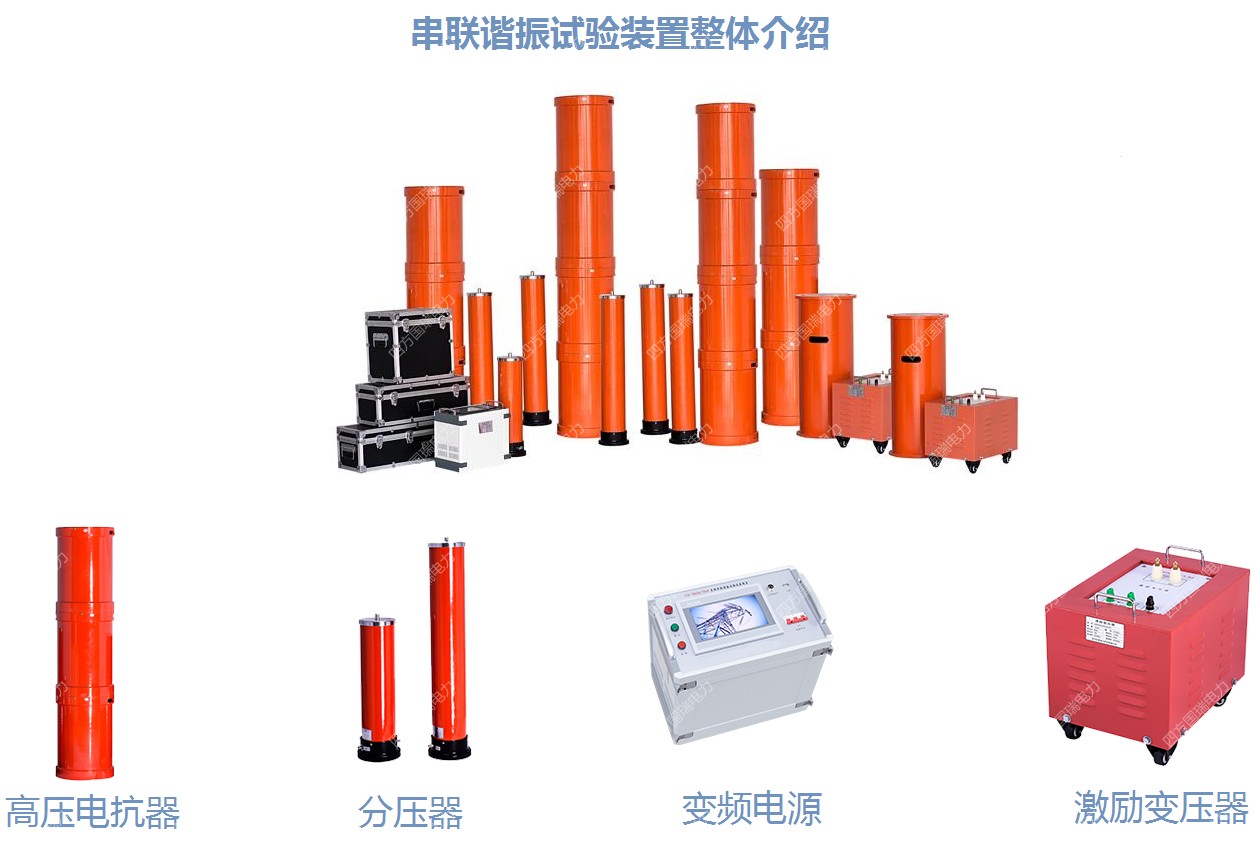

工頻串聯諧振升壓裝置(CVT)組成：變頻源，勵磁變，電抗器，分壓器，電容器，控制箱

工頻串聯諧振升壓裝置(CVT)原理：CVT校驗用諧振升壓裝置在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求,工頻串聯諧振升壓裝置(CVT)是國內最先用于現場校驗的可調式諧振裝置。

工頻串聯諧振升壓裝置(CVT)試驗對象：廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗

技術參數—— Parameters

以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。

產品咨詢與定制，歡迎致電：027-61903638 手機13871319625

型號額定容量（KVA）輸入電源

（V）額定電壓

（kV）額定電流

（A）工作頻率

（Hz）波形

畸變率工作時間溫升品質因素測量精度110kV CVT諧振升壓裝置40220/380800.550輸出電波

形畸變率

≤1%額定負載下允許連續15min

過壓1.1倍1分鐘額定負載下連續運行15min后溫≤65K

裝置自身

Q≥15(f=50Hz)系統有效值

1.5級220kV CVT諧振升壓裝置80220/3801600.5500kV CVT諧振升壓裝置36038036011000kV CVT諧振升壓裝置10503807001.5

一體式可調電抗器參數

項目技術參數額定工作電壓160kV-700kV額定工作電流0.5A、1A、1.5A額定電感量范圍480-1050H額定調節間隙范圍0-140mm連續工作時間15min溫升小于60度工作頻率50Hz可調電抗器體積Ф500*1500mm

分體式可調電抗器參數

項目技術參數額定容量20kVA額定電壓40kV額定電流0.5A品質因素Q≥16額定電感量范圍252H±20%連續工作時間15min可調電抗器體積Ф280*600mm重量約60kg/節

分體式固定電抗器參數

項目技術參數額定容量20kVA額定電壓40kV額定電流0.5A品質因素Q≥16電感量232H連續工作時間15min可調電抗器體積Ф280*335mm重量約35kg/節

控制箱參數

項目技術參數額定輸出容量5kVA-60kVA工作電源220/380V±10%V 工頻輸出電壓0 - 250V/400V額定輸出電流25A-150A運行時間額定容量下連續15min溫升額定容量下連續運行15min元器件最高溫≤65K噪聲水平≤50dB重量約12kg

主要功能—— Features

1、輸出電壓電流波形良好，失真度小于0.5%

2、需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60

3、不需要過壓保護，當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞

4、便于現場搬，該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕

5、保護功能完善，具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性
