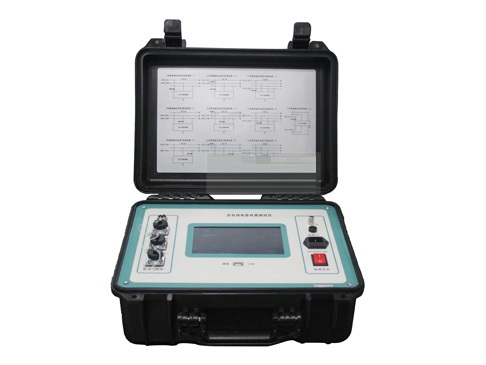

SFRG-500L 電容電感測試儀【廠家直供】 說明書
SFRG-500L 電容電感測試儀【廠家直供】 檢定證書	點擊下載

客戶案例

經驗庫

電容電感測試儀使用注意事項

      湖北四方國瑞電力研制的電容電感測試儀在使用過程中的注意事項如下：
        1、儀器開箱后，按照儀器裝箱單，檢查是否相符 。
        2、在對儀器進行操作前，首先應詳細閱讀該本說明書，或在對本儀器熟悉的人員指導下進行，以免產生誤操作。
        3、電源輸入線應與本儀器電源插座相同。
        4、由于液晶體受溫度引響，會導致屏幕灰度發生變化，如果字跡不清晰可調節旋鈕。
        5、鉗形表一般和儀器一起使用，也可單獨使用，每次用完后請放回保護盒里以免損壞。
        6、儀器應在技術指標規定的環境中工作，儀器特別是連接測試導線應遠離強電磁場，以免對測量產生干擾。
        7、儀器測試完畢或排除故障需打開儀器時，應將電源開關置于關閉位置并拔下電源插頭。
        8、儀器測試電纜、電線、夾子應保持清潔，以保證測試接觸良好。

電容器的性能指標和一般特性

       電容器通常簡稱其為電容，用字母C表示是‘裝電的容器’，是一種容納電荷的器件。英文名稱：capacitor。電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合，旁路，濾波，調諧回路，能量轉換，控制電路等方面。

       在電子產品中，電容器是必不可少的電子器件，它在電子設備中充當整流器的平滑濾波、電源的退耦、交流信號的旁路、交直流電路的交流耦合等。由于電容器的類型和結構種類比較多，因此，我們不僅需要了解各類電容器的性能指標和一般特性，而且還必須了解在給定用途下各種元件的優缺點，以及機械或環境的限制條件等。這里將對電容器的主要參數及其應用做簡單說明。

       1.標稱電容量（CR）。電容器產品標出的電容量值。云母和陶瓷介質電容器的電容量較低（大約在5000pF以下）；紙、塑料和一些陶瓷介質形式的電容器居中（大約在0.005uF~1.0uF）；通常電解電容器的容量較大。這是一個粗略的分類法。

       2.損耗角正切（tgδ）。在規定頻率的正弦電壓下，電容器的損耗功率除以電容器的無功功率為損耗角正切。

       在實際應用中，電容器并不是一個純電容，其內部還有等效電阻，它的簡化等效電路如附圖所示。對于電子設備來說，要求RS愈小愈好，也就是說要求損耗功率小，其與電容的功率的夾角要小。

       3.電容器的溫度特性。通常是以20℃基準溫度的電容量與有關溫度的電容量的百分比表示。

       4.使用壽命。電容器的使用壽命隨溫度的增加而減小。主要原因是溫度加速化學反應而使介質隨時間退化。

       5.絕緣電阻。由于溫升引起電子活動增加，因此溫度升高將使絕緣電阻降低。

       6.類別溫度范圍。電容器設計所確定的能連續工作的環境溫度范圍。該范圍取決于它相應類別的溫度極限值，如上限類別溫度、下限類別溫度、額定溫度（可以連續施加額定電壓的最高環境溫度）等。

       7.額定電壓（UR）。在下限類別溫度和額定溫度之間的任一溫度下，可以連續施加在電容器上的最大直流電壓或最大交流電壓的有效值或脈沖電壓的峰值。電容器應用在高電壓場和時，必須注意電暈的影響。電暈是由于在介質/電極層之間存在空隙而產生的，它除了可以產生損壞設備的寄生信號外，還會導致電容器介質擊穿。在交流或脈動條件下，電暈特別容易發生。對于所有的電容器，在使用中應保證直流電壓與交流峰值電壓之和不得超過電容器的額定電壓。

       電容器包括固定電容器和可變電容器兩大類。其中固定電容器又可根據其介質材料分為云母電容器、陶瓷電容器、紙/塑料薄膜電容器。
