影響量

基準條件

工作條件

備注

環境溫度

23℃±1℃

-10℃～40℃

/

環境濕渡

40%～60%

＜80%

/

信號波形

正弦波

正弦波

β=0.01

信號頻率

50HZ±1HZ

45HZ～65HZ

/

儀表工作電壓

8.4V±0.5V

8.4V±0.5V

/

測相位頻率相序時電流幅值

1A±0.1A

2mA～20A

/

測相位頻率相序時電壓幅值

100V±10V

10V～600V

/

測功率功率因數時電流幅值

1A±0.1A

20mA～20A

/

測功率功率因數時電壓幅值

100V±10V

10V～600V

/

外電場、磁場

應避免

被測導線位置

被測導線處于鉗口的近似幾何中心位置

 功    能

同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等

 電    源

DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時

 額定電流

約180mA Max

 顯示模式

3.5寸真彩液晶屏顯示

 儀表尺寸

長寬厚：196mm×92mm×54mm

 鉗口尺寸

φ7.5mm×13mm

 采樣速率

約3次/秒

量    程

交流電壓：0.00V～600V

交流電流：0.0mA～30A

相位：0.0°～360.0°

頻率：45.00Hz～65.00Hz

有功功率：0.0W～12kW

無功功率：0.0VAR～12kVAR

視在功率：0.0VA～12kVA

功率因數：-1～+1

電流矢量和：0mA～60A

分辨率

電壓：AC 0.01V

電流：AC 0.1mA

相位：0.1°

頻率：0.01Hz

有功功率：0.1W

無功功率：0.1VAR

視在功率：0.1VA

功率因數：0.001

電流矢量和：1mA

精度

（基準條件下）

電壓：±(0.5%量程)

電流：±(0.5%量程)

相位：±1°（工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；在電流值低于5mA時，為確保電流對電流相位測量準確，請不要進行電壓測量；在進行電壓對電流的相位測試時，為確保測量的準確性，電壓需不低于5V，電流不低于5mA)

有功功率：±(1.0%量程)

無功功率：±(1.0%量程)

視在功率：±(1.0%量程)

頻    率：±(1.0%量程)

功率因數：±0.03

相    序

正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍

反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍

檢測速率

約2秒/次

數據保持

測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示

數據存儲

99組

充電接口

USB充電接口

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

背光功能

有，背光亮度可調節

電壓檢測

當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電，并在10S內自動關機 。

儀表質量

主機：350g(帶電池)

電流鉗：170g×3

總質量：約1.35kg

測試線長度

1.5m

電流鉗線長

2m

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

輸入阻抗

測試電壓輸入阻抗為：1MΩ

耐    壓

儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘

絕    緣

儀表線路與護套外殼之間≥100MΩ

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

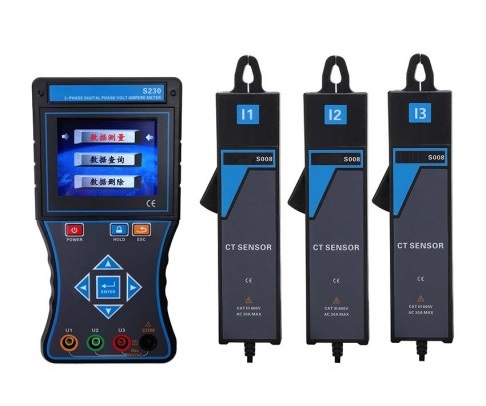

主機

1臺

儀表箱

1個

電流鉗

3把

測試線

4條

USB充電器、充電線

一套

鋰電池

1組(儀表內)

光盤

1個

說明書、保修卡、合格證

1份
