型 號

電流量程

電壓量程

頻 率

S108

AC 0～30A

/

20～100Hz

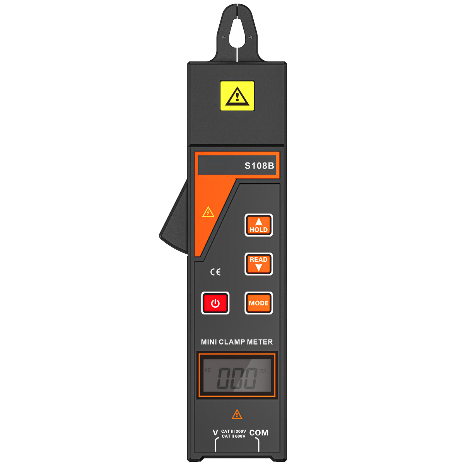

S108B

AC 0～30A

AC 0～600V

0～400Hz

功    能

在線測試380/220伏電力系統中及二次回路上的電壓、電流、漏電流、頻率等，非常適合于排線密集的場所

電    源

6LR61，9V DC，連續使用約20小時

測試方式

鉗形CT

鉗口尺寸

Ф7.5mm×13mm

測量范圍

電流：AC 0.00mA～30.00A(50/60Hz自動)

電壓：0.00V～600V

頻率：0.0 Hz～400Hz

分 辨 力

電壓：0.01V；電流0.01mA；頻率0.1Hz；

測量精度

電壓：±2%±3dgt(23℃±5℃，80%RH以下)

電流：±2%±3dgt(23℃±5℃，80%RH以下)

頻率：±1Hz(23℃±5℃，80%RH以下)

顯示模式

4位LCD顯示

LCD尺寸

35mm×21.5mm；顯示域32mm×15mm

換    檔

自動換檔

數據存儲

99組

采樣速率

2次/秒

儀表尺寸

長寬厚220mm×45mm×30mm

線路電壓

600V以下線路測試

數據保持

按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持

功能切換

按MODE鍵切換顯示測試電流、電壓、電流頻率，開機默認顯示電流

數據查閱

按READ鍵進入數據查閱，按上下箭頭鍵翻閱所存數據

溢出顯示

超量程溢出功能：“OL”符號顯示

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池

儀表質量

儀表：220g

總質量：400g

工作電流

Max 10mA

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

絕緣強度

2000V/rms(儀表外殼前后兩端之前)

適合安規

IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)
