S480接地電阻·土壤電阻率測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

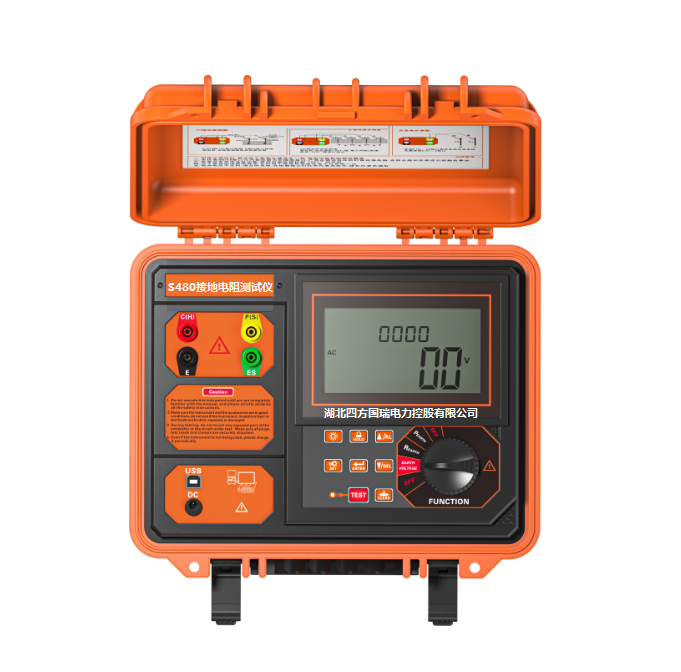

S480接地電阻·土壤電阻率測試儀又名精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀，由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光，棒圖指示，一目了然。同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
|
功 能 |
接地電阻、土壤電阻率測試；接地電壓、交流電壓測試 |
|
電 源 |
DC 7.4V 1.8Ah可充鋰電池，電池充滿約8.4V |
|
背 光 |
可控白屏背光，適合昏暗場所使用 |
|
測量方式 |
精密4線、3線法測量、簡易2線測量接地電阻 |
|
測量方法 |
接地電阻：額定電流變極法，測量電流20mA Max |
|
土壤電阻率：四極法(溫納法) |
|
|
對地電壓：平均值整流(P(S)-ES接口間） |
|
|
量 程 |
二三四線法測量接地電阻(R)：0.000Ω～30000Ω |
|
土壤電阻率(ρ)：0.00Ωm～9000kΩm |
|
|
接地電壓：AC 0.0～100.0V |
|
|
最高分辨率 |
二三四線法測量接地電阻(R)：0.001Ω |
|
土壤電阻率(ρ)：0.01Ωm |
|
|
接地電壓：0.1V |
|
|
精 度
|
二三四線法測量接地電阻(R)： ±2%rdg±5dgt （0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～2999.9Ω） ±4%rdg±3dgt （3000Ω～30000Ω） |
|
土壤電阻率(ρ)：根據R的測量精度而定 （ρ=2πaR a:1 m～100m；π=3.14） |
|
|
接地電壓： ±2%rdg±3dgt |
|
|
注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt。 |
|
|
測試電壓波形 |
正弦波 |
|
測試頻率 |
128Hz/111Hz/105Hz/94Hz(自動選頻) |
|
短路測試電流 |
AC 20mA max |
|
開路測試電壓 |
AC 40V max |
|
電極間距范圍 |
1m～100m |
|
換 擋 |
接地電阻：0.000Ω～30000Ω全自動換檔 |
|
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 |
|
|
LCD |
6位LCD顯示，白屏背光 |
|
LCD尺寸 |
128mm×75mm |
|
LCD顯示域 |
124mm×67mm |
|
測量指示 |
測量中LED閃爍指示，LCD倒計數，進度棒圖指示 |
|
充電指示 |
充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
|
尺 寸 |
儀表尺寸：長寬高320mm×275mm×145mm |
|
外包裝尺寸：長寬高400mm×245mm×335mm |
|
|
標準測試線 |
4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
|
簡易測試線 |
2條：紅色1.6m，黑色1.6m各1條 |
|
輔助接地棒 |
4根：φ10mm×150mm |
|
測量時間 |
對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次 |
|
測量次數 |
5000次以上(短路測試，測1次，停30秒再測) |
|
線路電壓 |
AC 600V以下測量 |
|
通訊接口 |
具有RS232接口，存儲數據可以上傳電腦，保存打印 |
|
通 訊 線 |
RS232通訊線1條，長1.5m |
|
數據保持 |
保持?jǐn)?shù)據時“HOLD”符號指示 |
|
數據存儲 |
2000組，“MEM”存儲指示，顯示“FULL”表示存儲已滿 |
|
數據查閱 |
查閱數據時“READ”符號指示 |
|
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
干擾測試 |
自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示 |
|
輔助接地測試 |
具有輔助接地電阻值測試功能，0.00kΩ～30000Ω(100R+rC<50kΩ，100R+rP<50kΩ) |
|
報警功能 |
測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
|
電池電壓 |
當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電。 |
|
自動關機 |
開機15分鐘后自動關機 |
|
工作電流 |
待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：150mA Max(背光關閉) |
|
質 量 |
儀表：2.66kg(含電池) |
|
總質量：6.88kg(含包裝) |
|
|
工 具 箱 |
軍用工具箱設計，可承重200kg |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
過載保護 |
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
|
絕緣電阻 |
20MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61326(EMC) |
|
適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)。 |
|
儀表 |
1臺 |
|
工具包 |
1個 |
|
輔助接地棒 |
4根 |
|
測試線 |
4條(紅15米；黃10米；綠10米；黑15米) |
|
簡易測試線 |
2條(紅1.6米；黑1.6米) |
|
充電器、充電線 |
1套 |
|
數據軟件（電子版） |
1份 |
|
RS232通訊線 |
1條 |
|
用戶手冊、保修卡、合格證 |
1份 |
