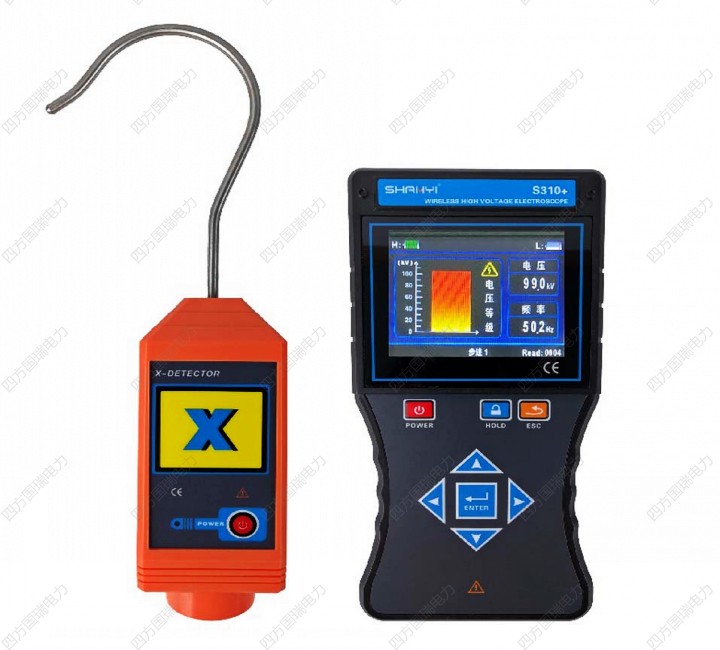

S310+無線高壓驗電器，又名全智能無線高低壓驗電器，帶電壓、電壓等級、頻率指示，用于高壓輸電線路驗電、高壓輸電線路對地電壓測試、感應電壓等測試，儀器由采集器、伸縮絕緣桿、接收器等組成，驗電范圍從0～500kV（400V、10kV、35kV、110kV、220kV、500kV）全智能驗電。當裸導線電壓在0～110kV時，采集器可以接觸驗電，同時顯示電壓值；當裸導線電壓超過110kV時，采用非接觸式驗電，采集器逐漸靠近導線即可完成驗電。在輸電線路檢修和維護時，即使線路已經斷開，但由于電容效應，仍然可能通過感應而存在非常高的高壓電壓，嚴重威脅操作人員和操作過程的安全，必須經過驗電器檢驗線纜存在的電壓是否已降到安全可操作的電壓等級，所以不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，或電纜交叉互感帶電，驗電器都能感應到它的電磁場，并發出“嘟--嘟--嘟--”的蜂鳴聲。
采集器連接金屬探鉤可以掛在110kV以下的裸導線上測試，節省操作人員體力，采集器連接金屬探針，可以對二次帶電指示器的驗電孔進行驗電。

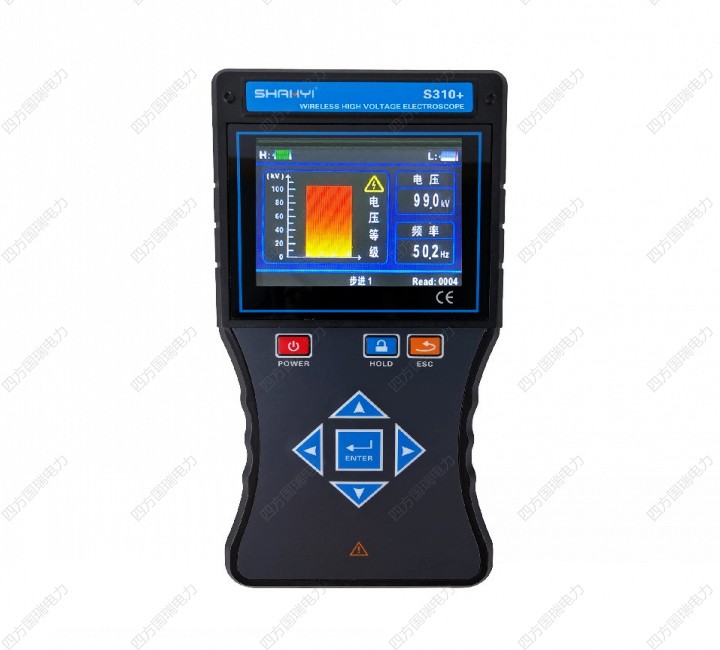

接收器采用3.5寸真彩液晶屏，同屏動態顯示電壓值、頻率、電壓等級，清晰直觀，無線直線接收距離約100米。
絕緣桿輕便，具有伸縮性、防潮、耐高溫、抗沖擊、高絕緣等特點。廣泛應用于變電站、發電站、鐵路部門、消防部分、工礦企業以及監測站、電工維修部門進行驗電探測和野外電動作業等。
注意：直接接觸測試裸導線電壓的量程為0～110kV，裸導線電壓超過110kV時不能接觸測試電壓，只能非接觸驗電；對未知電壓等級的驗電，必須先采用非接觸方式驗電。
|
功 能 |
無線高壓相電壓、對地電壓、電壓等級、頻率、驗電測試，電場判斷等 |
|
電 源 |
采集器：DC 3.7V可充鋰電池，充滿連續工作約8小時 接收器：DC 8.4V可充鋰電池，充滿連續工作約8小時 |
|
驗電方式 |
接觸式驗電：110kV以下裸導線可以直接掛在線路上測試 |
|
非接觸式驗電：110kV以上裸導線采用非接觸式測試，采集器逐漸靠近導線驗電 |
|
|
傳輸方式 |
433MHz無線傳輸 |
|
傳輸距離 |
直線距離約100m |
|
顯示模式 |
3.5寸真彩液晶顯示 |
|
LCD尺寸 |
73mm×55mm；顯示域69mm×52mm |
|
金屬探鉤 |
金屬探鉤可掛線纜外徑68mm |
|
量程范圍 |
|
|
對地電壓測試：0～110kV (50Hz，線電壓根據對地電壓乘以1.732倍，即√3) |
|
|
頻率：45.0Hz～55.0Hz |
|
|
分 辨 率 |
1V（100V～2000V） |
|
0.01kV（2.00kV～20.00kV） |
|
|
0.1kV（20.0kV～110.0kV） |
|
|
0.1Hz |
|
|
電壓精度 |
僅供參考（100V～1000V） |
|
±15%±5dgt（1kV～110kV，高壓架空線路，其它應用誤差±25%±5dgt） |
|
|
頻率精度 |
±2Hz（0.1kV～110.0kV） |
|
感應強度 |
高壓驗電時，隨著感應電場的強弱，驗電器會自動調節2kV、20kV、110kV檔位，適用于線路密集的場所，開機默認2kV檔位，感應最強 |
|
采樣速率 |
2次/秒 |
|
數據存儲 |
8000組 |
|
絕緣桿尺寸 |
完全拉伸后長約3m；收縮后長約0.7m（5節） |
|
儀表尺寸 |
采集器：長寬厚275mm×105mm×52mm 接收器：長寬厚250mm×100mm×45mm |
|
線路電壓 |
110kV以下的裸導線可以直接接觸測試；110kV以上的裸導線必須采用非接觸式測試，也可以直接掛在110kV以上具有完好絕緣外皮的線路上測試 |
|
接觸驗電 |
接觸驗電時：采集器連接金屬探鉤或探針，需金屬探鉤或探針接觸裸導線，以保證驗電及電壓測試的準確性 |
|
蜂鳴提示 |
當感應電壓或檢測電壓高于20V時，采集器內部蜂鳴器才發出“嘟--嘟--嘟--”的蜂鳴聲，提醒注意安全 |
|
數據保持 |
數據測量模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
數據查閱 |
進入數據查閱模式后，箭頭鍵翻閱所存數據 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“----”符號 |
|
自動關機 |
采集器：開機不驗電約15分鐘后自動關機，降低電池消耗 接收器：開機無操作約15分鐘后自動關機，降低電池消耗 |
|
電池電壓 |
電池圖標顯示實時電量，當電池電壓過低時，顯示空心電池圖標，提醒充電 |
|
儀表質量 |
采集器：230g(含電池) 接收器：410g(含電池) 總質量：1.6kg(含絕緣桿和電池) |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
無線干擾 |
無433MHz同頻信號干擾 |
|
絕緣強度 |
絕緣桿：AC 220kV/rms(絕緣桿完全拉伸兩端之間) 采集器：2000V/rms(外殼兩端之間) 接收器：2000V/rms(外殼前后兩端之前) |
|
結 構 |
防滴漏Ⅱ型 |
|

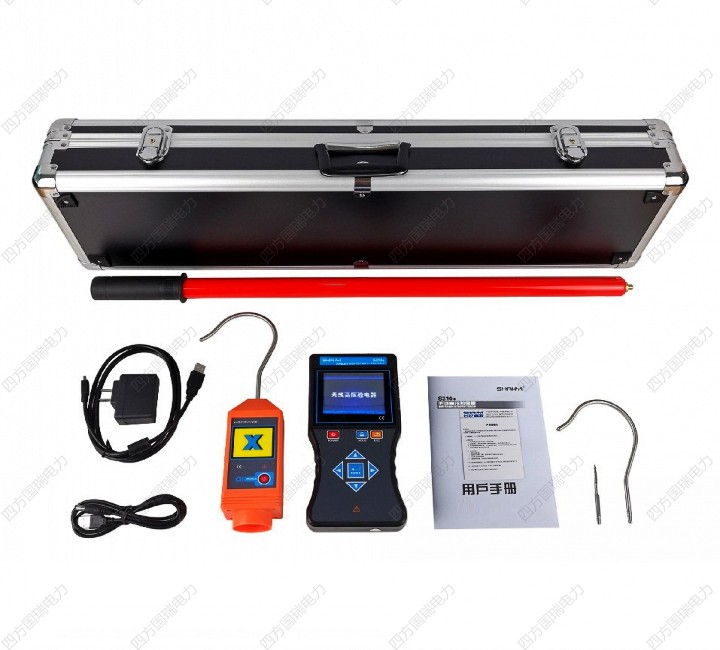

采集器 |
1臺 |
|
無線接收器 |
1臺 |
|
金屬探鉤、金屬探針 |
各1根 |
|
伸縮絕緣桿 |
1根 |
|
儀器箱 |
1個 |
|
充電器 |
2個 |
|
鋰電池 |
2塊(儀表內) |
|
用戶手冊/保修卡/合格證 |
1套 |
| 文件名 | 點擊下載 |
| S310+ 無線高壓驗電器【廠家直供】 說明書 | |
| S310+ 無線高壓驗電器【廠家直供】 檢定證書 |

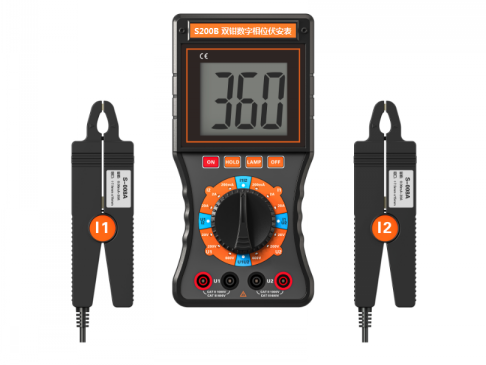

S200 雙鉗數字相位伏安…
