感謝您選擇了全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及安全注意事項等諸多方面的知識。
在第一次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。
在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！
本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！
當您對本公司儀器感到滿意時，請向您的朋友推薦！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！
一、概 述
SF801S絕緣油介電強度測試儀是我湖北四方國瑞電力控股有限公司全體科研技術人員，依據國家標準GB507-1986及行標DL/T846.7-2004的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。
二、儀器特點
1. 儀器采用大容量單片機控制，工作穩定可靠；
2. 儀器內設寬范圍看門狗電路杜絕了死機現象；
3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種國家標準方法、行業標準DL/429、國際標準IEC156及自定義操作，能適應不同用戶的多種選擇；
4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；
5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；
6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；
7. 便攜式結構，易于移動，戶內外使用均很方便。
三、技術指標
1. 升壓器容量 1.5 kVA
2. 升壓速度 0.5kV/s-5.0kV/s（每0.5遞增）十檔任選
誤 差 0.2kV/s
3. 輸出電壓 0～80 kV（可選）
4. 電壓精度 ?（2%讀數+2字）
5. 電源畸變率 ＜1%
6. 電極間隙 標準2.5 mm
7. 試驗次數 6 次（1-10次可選）
8. 靜放時間 900S(0-5900 S可選)
9.間隔靜止時間 300S(0-5900S可選)
10.攪拌時間 15S（0-99S可選）
11.顯示方式 大屏幕液晶漢字顯示
12.通訊接口 標配232通訊接口。
13.外形尺寸 長430 mm；寬350 mm； 高370 mm
14.儀器重量 36 kg
四、使用條件
1. 環境溫度 0～40℃
2. 相對濕度 ≤ 85%
3. 工作電源 AC 220V ± 20%
4. 電源頻率 50 Hz ± 5 Hz
5. 功率消耗 ＜200 W

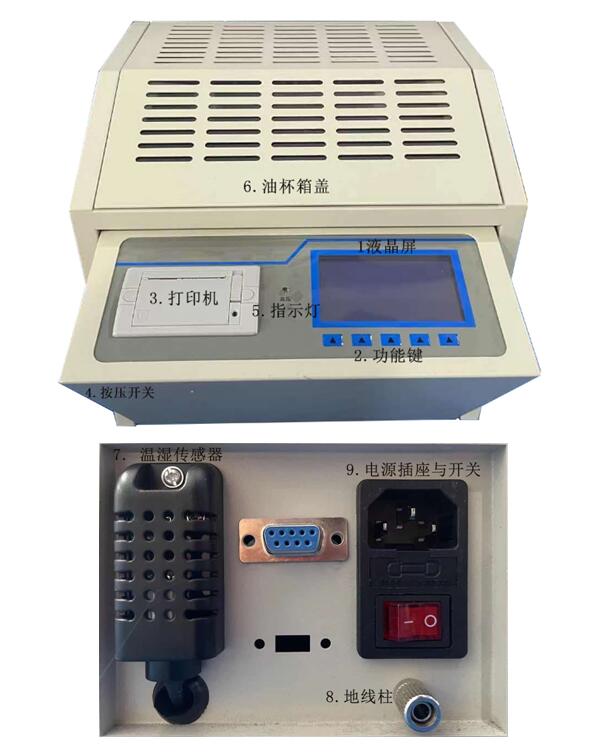

五、機箱及面板部件說明
1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；
2. 功能鍵 選擇設置操作參數；
3. 打印機 打印測試結果；
4. 按壓開關 按壓此處打開或閉合箱蓋；
5. 指示燈 燈亮?xí)r表示相關操作步驟正在進行中；
6. 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；
7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；
8. 地線柱 可靠的地線連接柱；
9. 電源插座與開關 良好插接AC220V 50Hz電源線；
六、操作步驟圖解
1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）

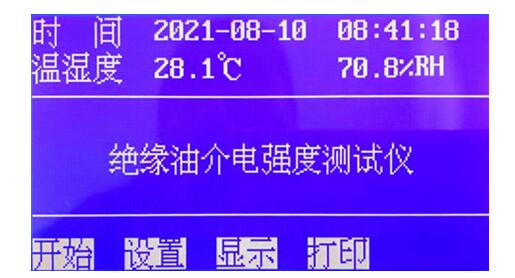

圖1. 開機頁面
2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；

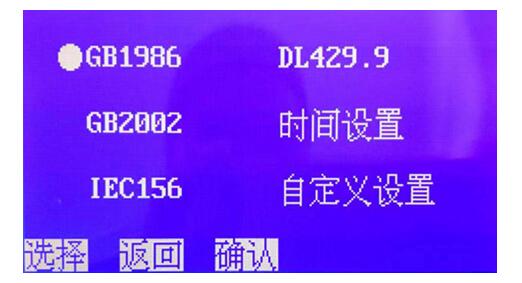

圖2. 選擇子頁面
3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。

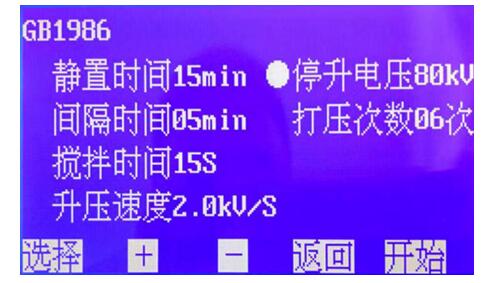

圖3. GB1986子頁面
在圖3頁面下，按 + 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。
注：圖3頁面選擇 鍵是為多杯位選擇預留的！
4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。

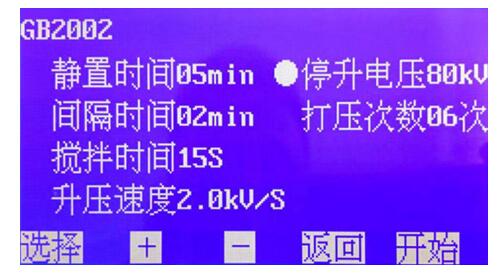

圖4. GB2002子頁面
在圖4頁面下，按 + 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。
注：圖4頁面選擇 鍵是為多杯位選擇預留的！
其他標準設定方法與國標相同！
5. 在圖2頁面下，按 選擇 鍵移動光標√ 至?xí)r間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。

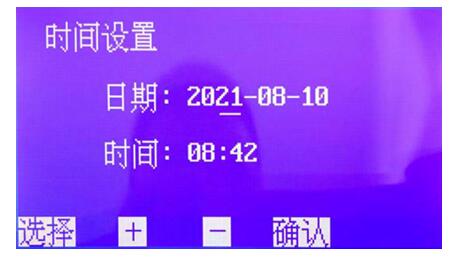

圖5. 時間設置子頁面
按 選擇 鍵移動光標—至年、月、日、時、分處，按 + 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；
6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；

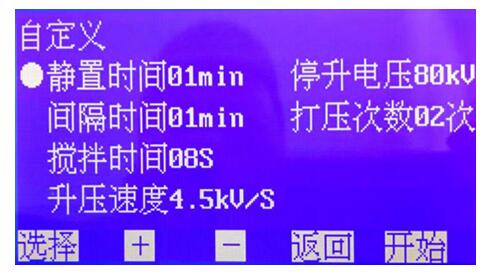

圖6. 自定義設置子頁面
在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 + 或 - 鍵可進行相關參數的設置。其中：
靜置時間 可選范圍1～99 min（檔位增量 1 min）；
間隔時間 可選范圍1～99 min（檔位增量1 min）；
攪拌時間 可選范圍1～99s（檔位增量1s）；
停升電壓 可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續15 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓;
打壓次數 可選范圍1～10次（檔位增量1次）；設置好后按 返回 鍵返回開始頁面并保存所設定數據，按 開始 鍵進行測試。
7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。

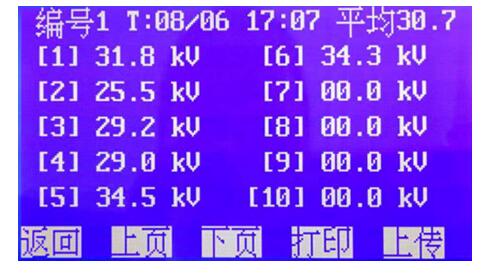

圖7. 顯示子頁面
按 打印 鍵打印測試結果，按 返回 鍵返回開機頁面（圖1）。此界面有數據上傳功能，可通過232接口與電腦相連，并按上傳鍵，可對電腦上傳相應數據。
七、注意事項
1. 使用本儀器前，一定要詳細閱讀本操作手冊；
2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；
3. 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所使用；
4. 油杯應該保持清潔。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮；
5. 電極在連續使用達一個月后，應進行一次檢查，檢驗電極間隙有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，應用綢布擦拭電極表面，并重新調整電極間隙，使之符合要求；
6. 儀器的維護維修和調試應由專業人員完成；
7. 接通電源后操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！
8. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！
9. 本儀器在使用過程中，如發現異常應立即切斷電源。
八、簡易故障排除
1. 開機無反應 檢查電源線是否插接良好，檢查保險管是
否完好無損；
2. 不升壓 檢查油杯箱蓋是否蓋好；
3. 升壓正常不擊穿 檢查設置是否限制了升壓速度；
4. 擊穿后無顯示 檢查油杯是否有污物；
5. 打印不出紙 檢查打印機是否有紙；
6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。安裝方法打開打印機放紙倉，將打印紙放入，伸出一部分。打印紙光面向熱敏鋸齒方向即可。
九、儀器成套性
1. 設備 1臺
2. 油杯 1套
3. 電源線 1條
4. 標準規 1個
5. 保險管 2個（3A）
6. 攪拌槳 2只
7. 鑷子 1支
8. 地線 1條
9. 打印紙 1卷
十、售后服務：
儀器自購買之日起質保期內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正?；蛴泄收铣霈F(xiàn)，請您速與我公司聯系，以便為您安排最便捷有效的處理方案。
