產品參數

◆ 可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
◆ 可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
◆ 可測量長度已知的任何電纜中電波傳播的速度。                 ◆ 可測試電力電纜埋設路徑及埋設深度。

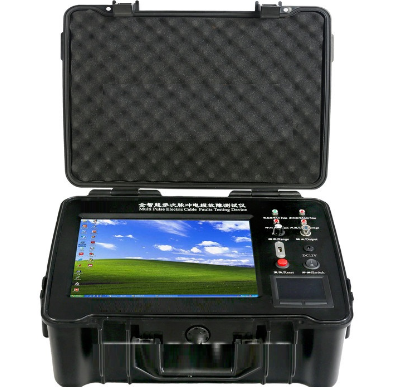

◆ 顯示方式：12.1英寸工業級液晶觸摸屏（XP平臺）            ◆ 測試方法：低壓脈沖法、沖閃電流法、多次脈沖法
◆ 存儲空間：固定8G                   ◆ 測試距離：不小于60km                ◆ 操作方式：雙操作，觸摸筆兼觸控鼠標操作                       　
◆ 最短測試距離（盲區）：0-5米或無盲區                  ◆ 精確定點誤差：±0.2m            ◆ 測試誤差：系統誤差小于±1%                      　

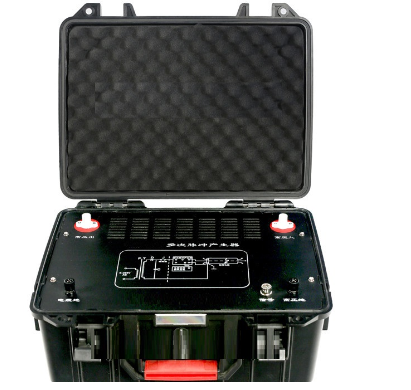

◆ 多次脈沖產生器：沖擊電壓≤40KV                      ◆ 待機時間：可連續使用6小時左右                ◆ 主機重量：6.2kg
◆ 溫度:-20℃～+40℃                   ◆ 外形尺寸：180mm×300mm×400mm                         ◆ 相對濕度: ≤80%
◆ 分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。
◆ 儀器采樣頻率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；

◆脈沖寬度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）；

◆ 電源與功耗：AC　220V±10%　不大于15W
               DC　12V（7AH）84瓦特/小時不大于20W

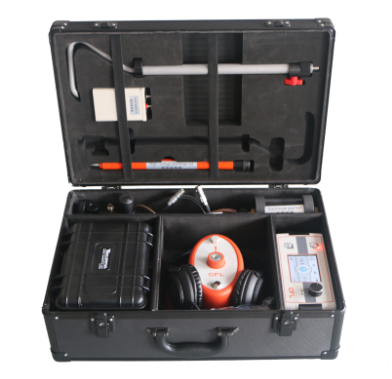

路徑儀技術指標：

◆ 探測距離： < 15km                       ◆探測深度： ≤ 3m              ◆ 路由誤差：<5cm

發射機：

◆ 輸出頻率：發射頻率9.82kHz                  ◆ 輸出功率：2W

路由接收機：

◆ 輸 入 頻 率： 9.82kHz            ◆外形尺寸：180mm×300mm×400mm              ◆探測埋深誤差： ±５cm

◆供電：9V層疊電池，連續工作8小時
SF-G35電纜測試高頻定位電源：
◆ 最高工作直流負電壓：≤35KV    ◆ 顯示電壓值誤差：＜±2%
◆ 最小放電周期3.2秒                   ◆ 工作環境：輸入電源 ：220V±10%  50Hz±2Hz
◆ 工作濕度（相對）：≤80%        ◆ 最大工作電流　：≤30mA
◆ 放電能量：≤2450J/3.5S          ◆ 最大功耗：＜1.5KVA、最大燒穿功率  1000W
◆ 海拔高度：1000米                    ◆ 工作溫度 ：-10℃－40℃

產品附件

本產品詳細清單，請以說明書或代銷合同為準
