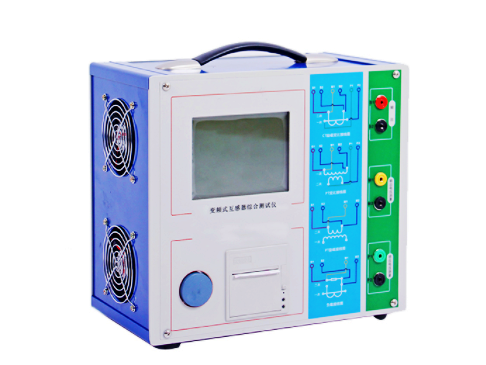

SF708S變頻式互感器綜合測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
★ 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
★ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
★ 基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
★ 界面友好美觀，全中文圖形界面。
★ 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
★ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
★ 易于攜帶，裝置重量<9Kg。
|
|

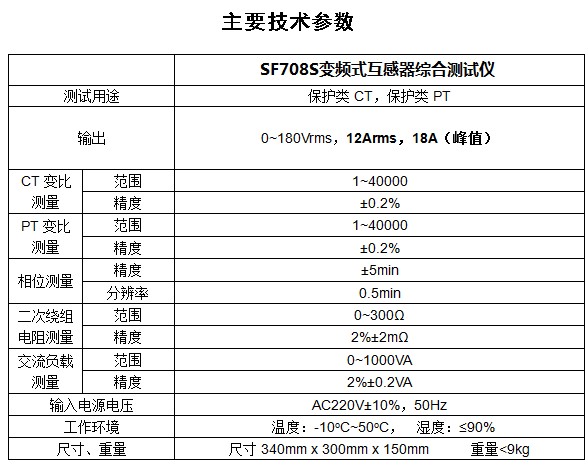

SF708S變頻式互感器綜合測試儀 |
|
|
測試用途 |
保護類CT，保護類PT |
|
|
輸出 |
0~180Vrms，12Arms，18A（峰值） |
|
|
CT變比 測量 |
范圍 |
1~40000 |
|
精度 |
±0.2% |
|
|
PT變比 測量 |
范圍 |
1~40000 |
|
精度 |
±0.2% |
|
|
相位測量 |
精度 |
±5min |
|
分辨率 |
0.5min |
|
|
二次繞組電阻測量 |
范圍 |
0~300Ω |
|
精度 |
2%±2mΩ |
|
|
交流負載測量 |
范圍 |
0~1000VA |
|
精度 |
2%±0.2VA |
|
|
輸入電源電壓 |
AC220V±10%，50Hz |
|
|
工作環境 |
溫度：-10οC~50οC， 濕度：≤90% |
|
|
尺寸、重量 |
尺寸340mm x 300mm x 150mm 重量<9kg |
|
| 文件名 | 點擊下載 |
| SF708S變頻式互感器綜合測試儀【廠家直供】 說明書 | |
| SF708S變頻式互感器綜合測試儀【廠家直供】 檢定證書 |
