35kV變壓器交流耐壓裝置SFB(f)-GA系列主要針對10kV/300mm2,長度1.5km電纜,35kV主變的交流耐壓試驗設計制造。具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求:
1、10kV/300mm2,長度1.5km電纜的交流耐壓試驗,電容量≤0.563uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
2、35kV主變的交流耐壓試驗,電容量≤0.02uF,試驗頻率45-65Hz,試驗電壓不超過68kV,試驗時間1min。

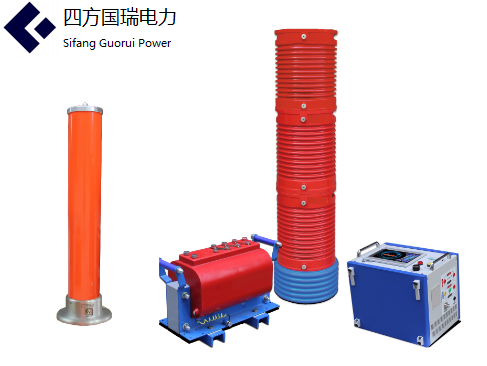

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名:變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置等








SFB(f)-GA系列串聯諧振裝置接線示意圖





| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
				 SFJL-F-6kVA/1.5/6kV/0.4kV  |
			1臺 |
| 2 | 變頻電源 |
				 SFBP-F-6kW/220/380V  |
			1臺 |
| 3 | 高壓電抗器 |
				 SFDK-25kVA/25kV  |
			3節 |
| 4 | 電容分壓器 |
				 SFFC-80kV/1000pF  |
			1套 |
|
				 |
		|||
| SFB(f)-GA系列用途 | |||
|
				 10kV/300mm2電纜1.5km 35kV/300mm2電纜0.4km 35kV主變  |
		|||












| 文件名 | 點擊下載 |
| 35kV變壓器交流耐壓裝置 說明書 | |
| 35kV變壓器交流耐壓裝置 檢定證書 |
