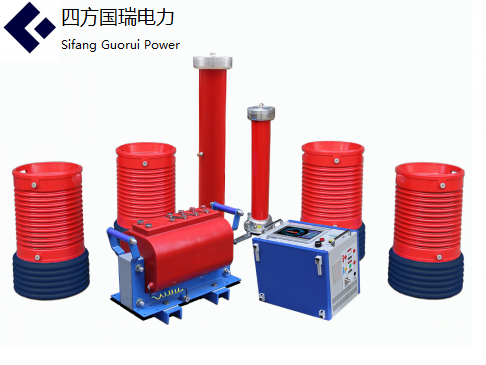

110kV變壓器交流耐壓裝置SFB(f)-GB系列主要針對10kV/300mm2電纜2km,10.5kV/50MW、互感器、絕緣子等的交流耐壓試驗設計制造。具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求:
1、 10kV/300mm2電纜2km的交流耐壓試驗,電容量≤0.751uF,試驗頻率30~300Hz,試驗電壓22kV,試驗時間5min。
2、 10.5kV/50MW火力發電機的交流耐壓試驗,電容量≤0.26uF,試驗頻率45~65Hz,試驗電壓24kV,試驗時間1min
該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
產品別名:變頻串聯諧振、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置等






110kV變壓器交流耐壓裝置接線示意圖




| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |

 SFJL-F-6kVA/1.5/3/6kV/0.4kV  |
				1臺 |
| 2 | 變頻電源 |


 SFBP-F-6kW/380V  |
				1臺 |
| 3 | 高壓電抗器 |


 SFDK-27kVA/27kV  |
				4節 |
| 4 | 電容分壓器 |


 SFFC-110kV/800pF  |
				1套 |
| 5 |
					 補償電容器  |

					 SFBC-70kV/10000pF(出一個35kV)  |

					1套 |

|
					 |
			|||
| 110kV變壓器交流耐壓裝置用途 | |||
|

 10kV/300mm2電纜2km 35kV/300mm2電纜0.5km 35kV系統  |
			|||








| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |

 SFJL-F-6kVA/1.5/3/6kV/0.4kV  |
			1臺 |
| 2 | 變頻電源 |


 SFBP-F-6kW/380V  |
			1臺 |
| 3 | 高壓電抗器 |


 SFDK-27kVA/27kV  |
			4節 |
| 4 | 電容分壓器 |


 SFFC-110kV/800pF  |
			1套 |
| 5 |
				 補償電容器  |

				 SFBC-70kV/10000pF(出一個35kV)  |

				1套 |

|
				 |
		|||
| 110kV變壓器交流耐壓裝置用途 | |||
|

 10kV/300mm2電纜2km 35kV/300mm2電纜0.5km 35kV系統  |
		|||
| 文件名 | 點擊下載 |
| 110kV變壓器交流耐壓裝置 說明書 | |
| 110kV變壓器交流耐壓裝置 檢定證書 |
