產品簡介

SFB(f)-GD系列變頻串聯諧振諧振耐壓試驗裝置SFB(f)-GD系列主要針對10kV、35kV電纜，35kV主變，35kV開關的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關的交流耐壓試驗，試驗頻率45-65Hz，試驗電壓95kV，試驗時間1min。

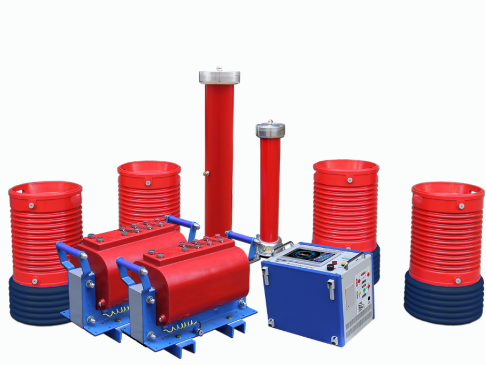

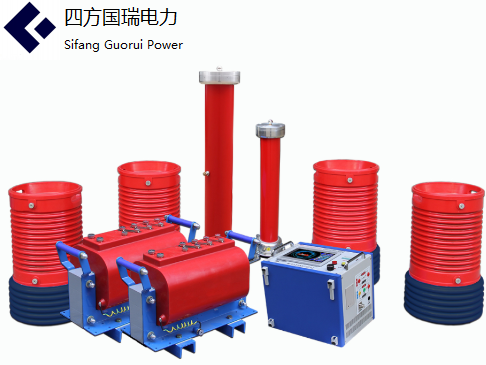

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

產品別名：變頻諧振、變頻串諧、諧試驗裝置、串諧耐壓裝置、GIS交流耐壓試驗裝置、電動機工頻(交流)耐壓驗裝置等

110kV變壓器交流耐壓裝置接線示意圖
