產品簡介

產品概述：

   根據GB50150-2016、Q/GSW1166-2013、DL/596-1996的相關標準規定，在變電站交接及預防性試驗中，必須進行110kV、220kV變壓器繞組+套管的感應耐壓試驗帶局部放電測量，主變感應耐壓試驗帶局部放電測量裝置用來檢驗變壓器的縱絕緣潛在的缺陷，在實際電力生產中起到了較好的效果！

   產品用途：

   ◎ 容量240MVA及以下的220kV電力變壓器感應耐壓帶局部放電測量（ACLD)。

   ◎ 容量400MVA及以下的110kV電力變壓器感應耐壓帶局部放電測量（ACLD)。

   如果配置其它合適電壓的電抗器和勵磁變，還可以完成：

   ◎ 電力電纜交流耐壓試驗

   ◎ GIS組合電器交流耐壓試驗

   ◎ 斷路器、隔離開關、絕緣子、套管的交流耐壓試驗

   ◎ 大型發電機組工頻耐壓試驗

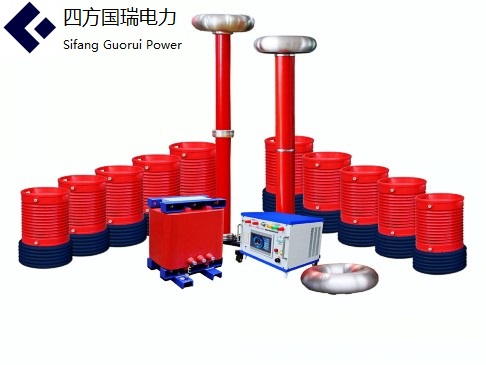

   主要構成：

   ◎ 300kW無局放變頻電源

   ◎ 無局放勵磁變壓器

   ◎ 無局放電抗器

   ◎ 無局放分壓器

   ◎ SFJF-9208局部放電綜合測試儀

   產品特點：

   1、試驗的等效性好。輸出即為正弦波，波形失真度小。波形畸變率＜3％，不同于其他類型的變頻電源裝置（其他類型的變頻電源裝置為方波輸出，經過波形整形而成的正弦波）。

   2、采用光纖方式控制，徹底將高壓和低壓控制回路隔離）。

   3、體積小、重量輕、搬運靈活、非常適合現場使用。

   4、操作簡潔方便、接線簡單，能夠提高工作效率50％（相對于發電機組方式）。

   5、安全可靠多種保護。包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即斷開試驗電壓輸出，切斷主回路電源，確保人員、被試品及試驗系統的安全。

   6、裝置中的信號源由專用芯片產生，采用微機控制，輸出頻率穩定性高，可以到達0.01Hz。

   7、變頻輸出電壓由TI公司的高速微機控制，輸出電壓的不穩定度＜1%。
