絕緣油是變壓器中必不可少的絕緣材料，也是變壓器繞組和鐵芯的冷卻油。變壓器油中含有一氧化碳、二氧化碳、甲烷、乙烷、乙炔、乙烯、氫氣等氣體，當絕緣油中的總含氣量小于3%（V/V）時，絕緣油的品質最佳，能夠起到很好的絕緣效果。但是如果絕緣油中的總含氣量過高，就會大幅度降低絕緣油的絕緣強度。而且絕緣油中的氣泡在經過高電場區域的時候可能引起局部放電，產生二次氣泡，危害整個絕緣線路，并且會加速絕緣油的老化程度，造成變壓器故障甚至損壞。
因此，國家出臺了DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》、GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、電力行業標準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》、GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》等多個絕緣油含氣量的相關檢測標準，絕緣油中的含氣量成為電力行業必定檢測的一項指標。
對此，四方國瑞電力公司面向絕緣油生產企業和充油電器設備廠家推出的變壓器絕緣油專用氣相色譜儀，配置雙FID檢測器，TCD檢測器，鎳轉化爐，填充柱進樣器，三路絕緣油專用色譜柱等，對絕緣油中的一氧化碳、二氧化碳、甲烷、乙烷、乙炔、乙烯、氫氣7種氣體一次進樣即可得出分析結果，是絕緣油生產企業和充油電器設備廠家必不可少的檢測儀器。
1、絕緣用專用氣相色譜儀配置方案，配置雙FID檢測器，TCD檢測器，鎳轉化爐，填充柱進樣器，三路絕緣油專用色譜柱，對絕緣油中的一氧化碳、二氧化碳、甲烷、乙烷、乙炔、乙烯、氫氣7種氣體一次進樣即可得出分析結果。
2、全新生產工藝，重新設計儀器內的氣源通路和內部結構，零部件布局更加合理，降低元器件信號干擾，提高檢測準確度，設備的穩定性和耐用度極佳。
3、采用7寸彩色觸摸屏控制，專業色譜儀UI操作界面設計，直觀反映進樣口、柱溫箱、檢測器的內部溫度值和個檢測器的數值，以及運行時間，具備一鍵降溫功能，用戶可以自行設定檢測條件，使用及其方便。
4、儀器具備優良的重復性，采用自動進樣器進樣的實驗條件下，儀器測試的重復性誤差可達2%，優于國標規定的3%。
5、柱溫箱采用六路獨立溫控系統，自動后開門系統，30階31平臺程序升溫，升/降溫速度快，溫控精度達到0.1℃，使設備能勝任大范圍的樣品分析。
6、可以直接與計算機進行聯機，通過PC端網絡版色譜工作站軟件對儀器進行操作(最大支持253臺)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程，滿足在線測試的要求。
7、獨家物聯網色譜儀技術，內置IP協議棧，可通過企業局域網或互聯網將測試數據上傳至傳至現場實驗室、部門主管及上級領導的計算機中，方便各個部門實時監控儀器的運行及檢測結果?？梢酝ㄟ^互聯網直接與廠家進行對接，實現氣相色譜儀的遠程診斷，遠程程序更新等。

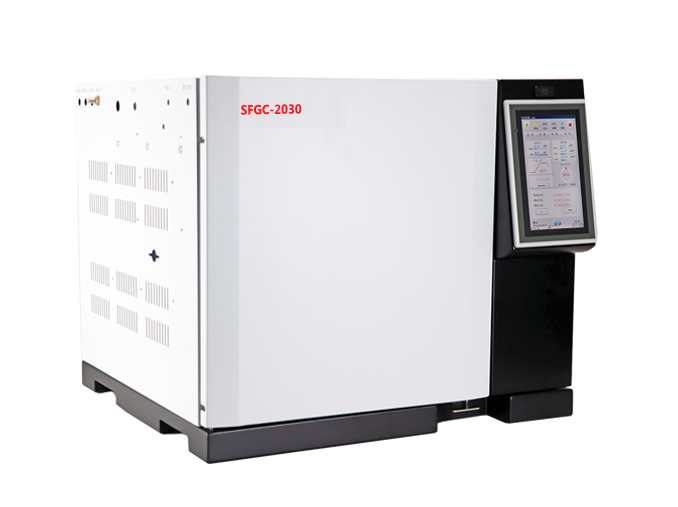

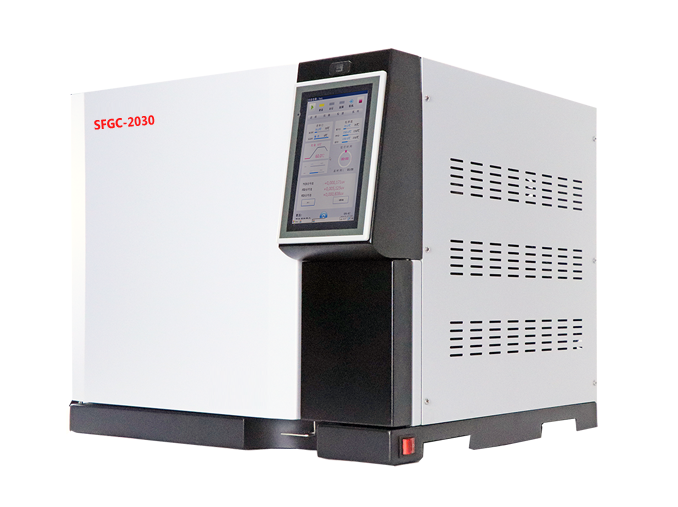

| 型號 | SFGC-2030 | |
|
測試結果重復 性誤差 |
≤2% | |
| 通訊接口 | 配置標準網絡接口輸出（6類網線連接），支持RS-232輸出（選配） | |
| 主機尺寸 | 510×500×540mm | |
| 電源 | AC220V±10% 50Hz 2200W | |
| 工作環境 | 環境溫度：5～35℃，相對濕度：≤85％，室內無腐蝕性氣體，工作臺平穩無振動，周圍無強磁場存在 | |
| 柱溫箱 | 爐膛尺寸 | 280×300×180mm |
| 溫度范圍 | 室溫+5~400℃ | |
| 溫度設定 | 1?C；程序設定升溫速率0.1?C | |
| 色譜柱溫度穩定性 | 當環境溫度變化1?C時，為0.01?C | |
| 程升階數 | 16階 | |
| 程升速率 | 0.1℃-40℃/min（增量0.1℃） | |
|
氫火焰離子化 檢測器（FID） |
最大操控溫度 | 400℃ |
| 檢測限 | ≤5×10-12g/s [n-C16] | |
| 漂移 | ≤5×10-13A/30min | |
| 噪音 | ≤2×10-13A | |
| 動態線性范圍 | ≥107 | |
|
熱導池檢測器 （TCD） |
最大操控溫度 | 400℃ |
| 靈敏度 | ≥12000mv.ml/mg [苯/甲苯] | |
| 漂移 | ≤30uV/30mi | |
| 噪音 | ≤8uV | |
| 動態線性范圍 | ≥104 | |
| 文件名 | 點擊下載 |
| SFGC-2030變壓器絕緣油專用氣相色譜儀 說明書 | |
| SFGC-2030變壓器絕緣油專用氣相色譜儀 檢定證書 |
