產品簡介

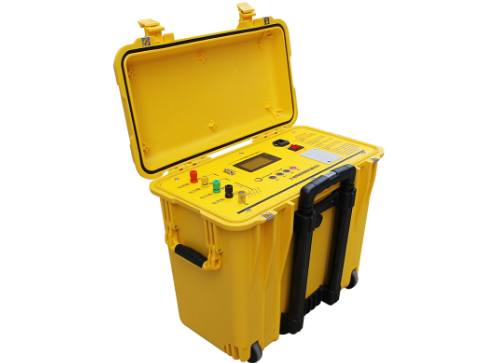

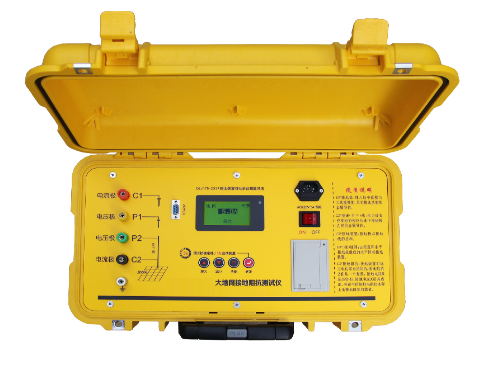

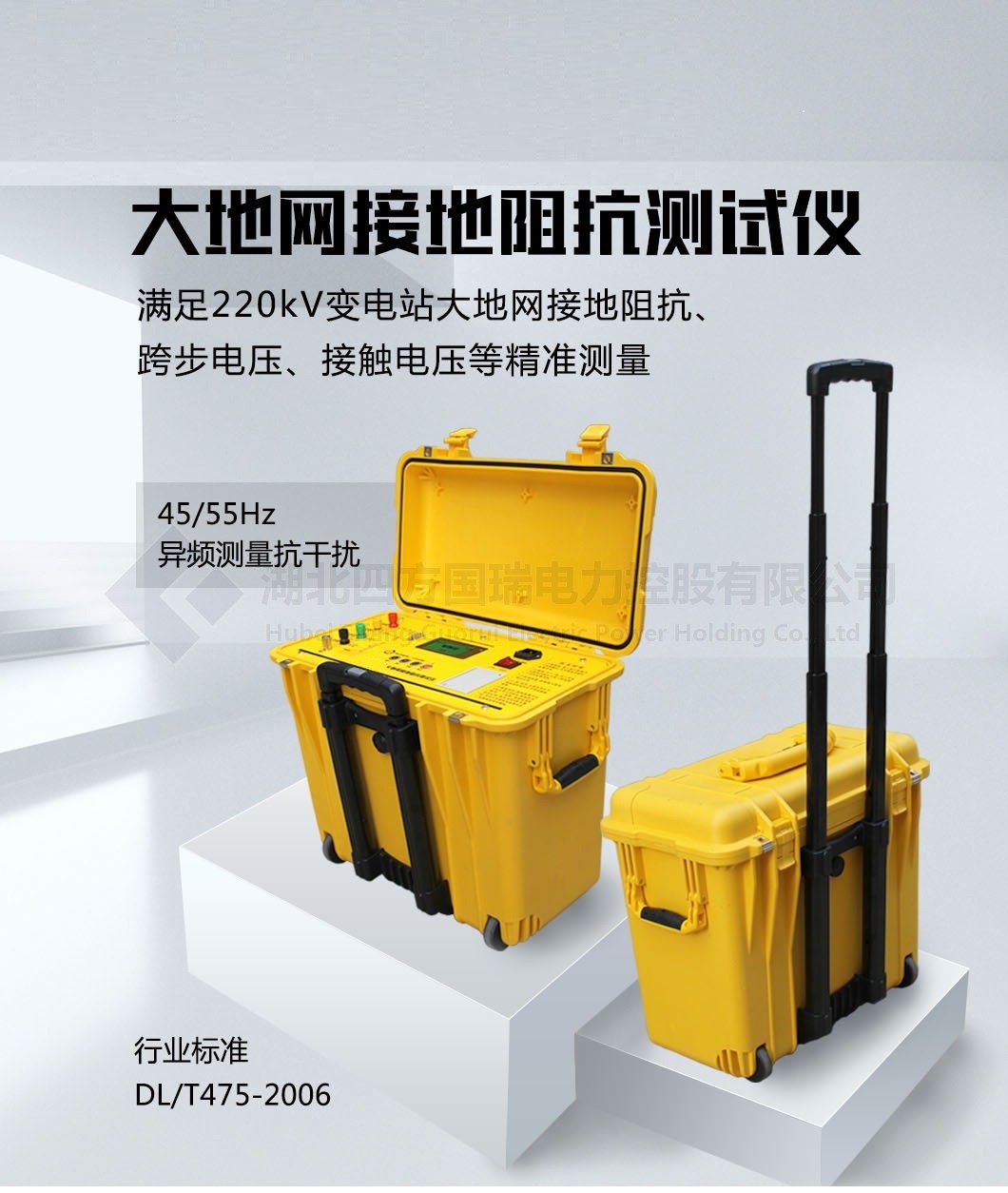

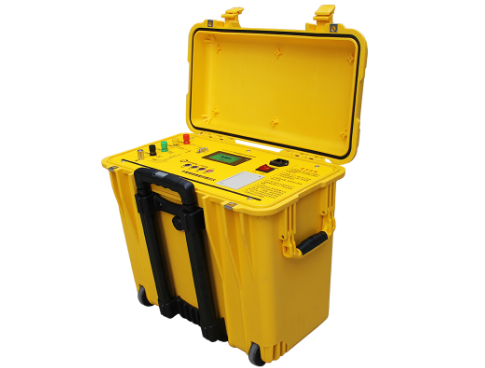

SF-300D 大型地網接地電阻測試儀適用于500kV及以下等級變電站測試各類接地裝置、接地網的工頻接地阻抗、等工頻特性參數以及土壤電阻率。

  大型地網接地電阻測試儀用于變電站地網、水火電廠、微波站、避雷針(150Ω)等各種環境。大地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。輸出電壓高大400V,具備極大的負荷能力，測試電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

  目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

     行業標準DL/T475-2006“接地裝置特性參數測量導則修訂稿”和國家標準GB/T17949.1-2000中規定：

   工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。

    大地網接地電阻測試儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。

產品特征

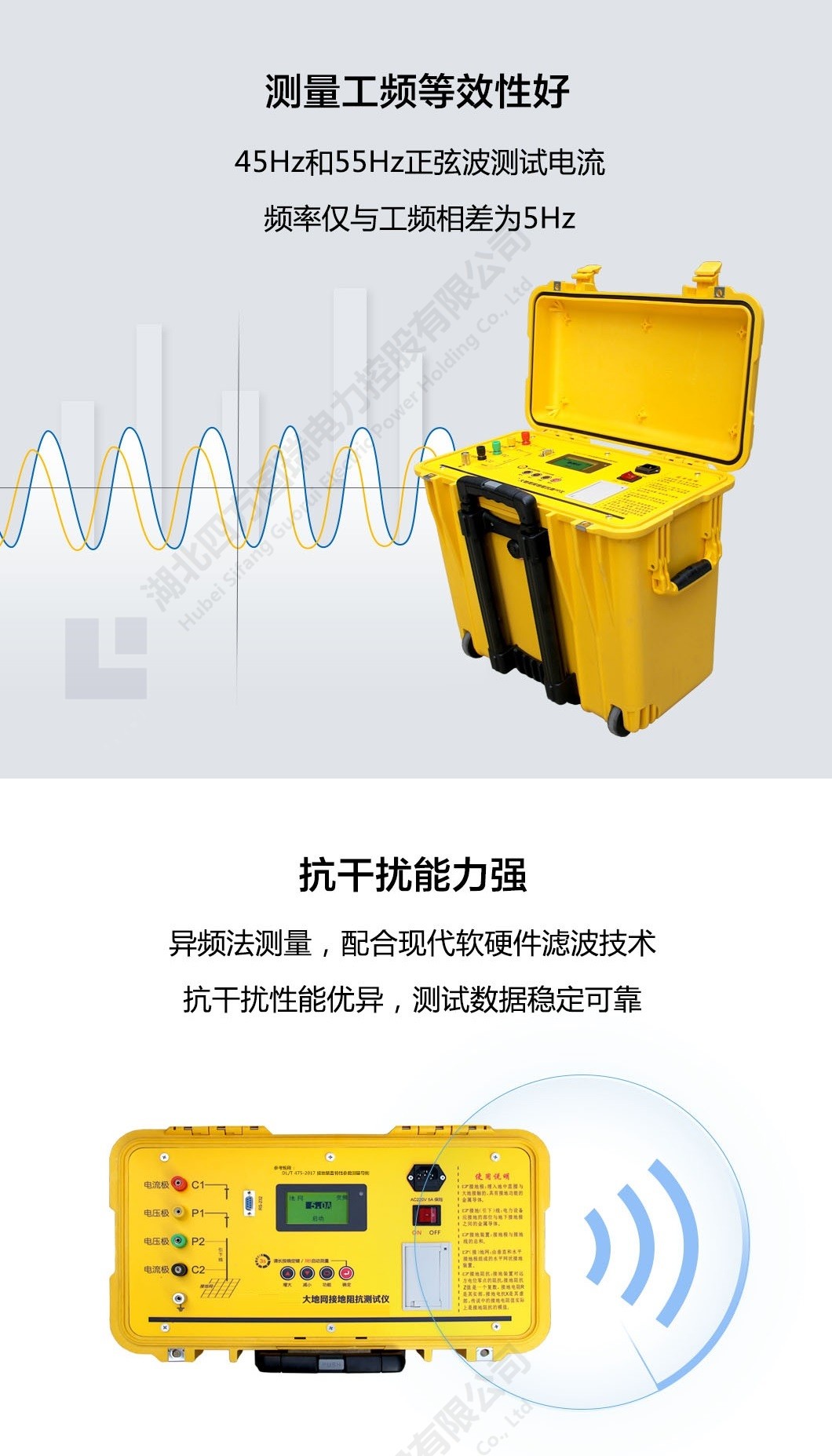

    ■  測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。

   ■  抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

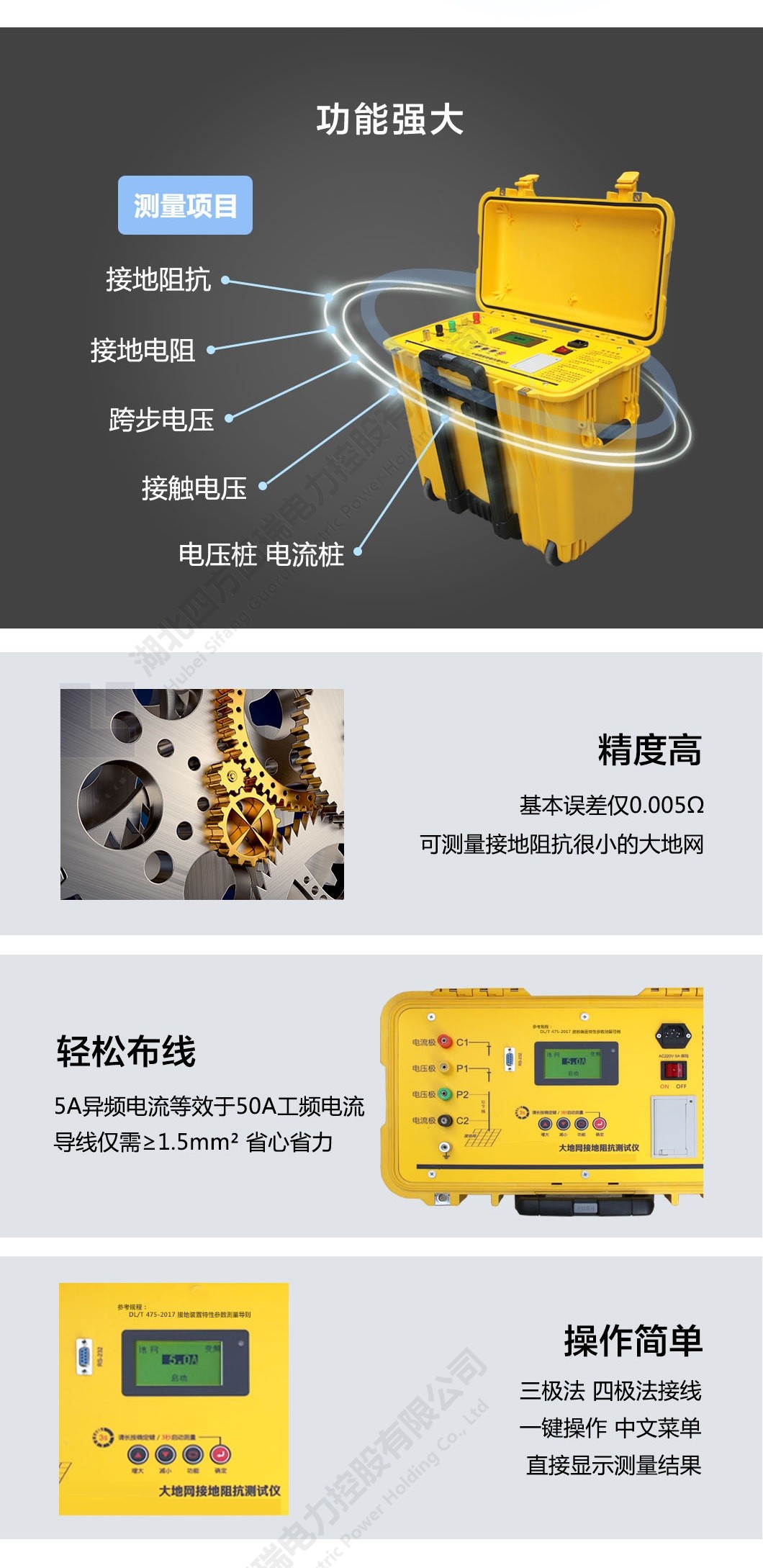

   ■  精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網。

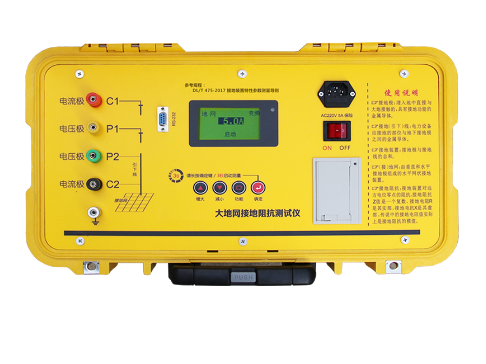

   ■  功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。

   ■  操作簡單。全中文菜單式操作，直接顯示出測量結果。

   ■  布線勞動量小，無需大電流線。
