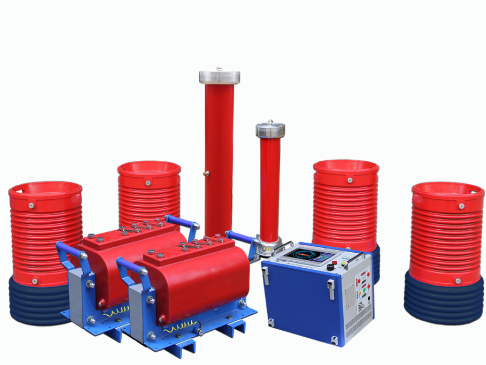

SFB(f)-GA系列35kV變壓器交流耐壓裝置-75kVA/75kV串聯諧振試驗裝置

主要針對10kV/300mm2，長度1.5km電纜，35kV主變的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1、10kV/300mm2，長度1.5km電纜的交流耐壓試驗，電容量≤0.563uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別名：變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置等

技術參數

SFB(f)-GB系列110kV變壓器交流耐壓裝置-108kVA/108kV串聯諧振試驗裝置

主要針對10kV/300mm2電纜2km，10.5kV/50MW、互感器、絕緣子等的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1、 10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。

2、 10.5kV/50MW火力發電機的交流耐壓試驗，電容量≤0.26uF，試驗頻率45~65Hz，試驗電壓24kV，試驗時間1min

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

產品別名：變頻串聯諧振、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置等

技術參數

SFB(f)-GF系列110kV變壓器交流耐壓裝置-200kVA/200kV串聯諧振試驗裝置

適用于110kV/63000kVA主變、66kV/86000kVA主變、10kV/300mm2電纜2km、66kV開關、母線、66kV/630mm2電纜0.2km的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1、110kV/63000kVA主變?nèi)^緣交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓168kV，試驗時間1min。

2、66kV/86000kVA主變的交流耐壓試驗，電容量≤0.022uF，試驗頻率45-65Hz，試驗電壓112kV，試驗時間1min。

3、10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

4、66kV開關、母線的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓185kV，試驗時間1min。

5、66kV/630mm2電纜0.2km的交流耐壓試驗，電容量≤0.0454uF，試驗頻率30-300Hz，試驗電壓96kV，試驗時間60min。

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別名：串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振等

技術參數

SFB(f)-GD系列變頻串聯諧振諧振耐壓試驗裝置-200kVA/108kV串聯諧振試驗裝置

主要針對10kV、35kV電纜，35kV主變，35kV開關的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關的交流耐壓試驗，試驗頻率45-65Hz，試驗電壓95kV，試驗時間1min。

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

產品別名：變頻諧振、變頻串諧、諧試驗裝置、串諧耐壓裝置、GIS交流耐壓試驗裝置、電動機工頻(交流)耐壓驗裝置等

技術參數

SFB(f)-HA系列110kV變壓器交流耐壓裝置-540kVA/270kV串聯諧振試驗裝置

主要針對110kV/400mm2電纜0.7km、110kVA/80000kVA主變、10kV/300mm2電纜8km、35kV/300mm2電纜4k、110kV GIS、開關等的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1. 110kV GIS、開關的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過265kV，試驗時間1min。

2. 110kV/400mm2電纜0.7km的交流耐壓試驗，電容量≤0.115uF，試驗頻率30~300Hz，試驗電壓128kV，試驗時間60min。

3. 110kVA/80000kVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45~65Hz，試驗電壓160kV，試驗時間1min。

4. 10kV/300mm2電纜8km的交流耐壓試驗，電容量≤3.004uF，試驗頻率30~300Hz，試驗電壓17.4kV，試驗時間60min。

5. 35kV/300mm2電纜4km的交流耐壓試驗，電容量≤0.778uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

產品別名：變頻串聯諧振、串聯諧振、調頻串聯諧振、交流耐壓試驗裝置、調頻諧振、串聯諧振耐壓試驗裝置等

技術參數
