SFB(f)-HC系列變頻串聯諧振耐壓試驗裝置適用于10kV/240mm2電纜7km、10kV/300mm2電纜6km、10.5kV/30MW火力發電機的交流耐壓試驗。具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求:
1.10kV/240mm2電纜7km的交流耐壓試驗,電容量≤1.7195uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
2.10kV/300mm2電纜6km的交流耐壓試驗,電容量≤1.1265uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
3.適用于10.5kV/30MW火力發電機的交流耐壓試驗,電容量≤0.26uF,試驗頻率45-65Hz,試驗電壓不超過24kV,試驗時間1min。

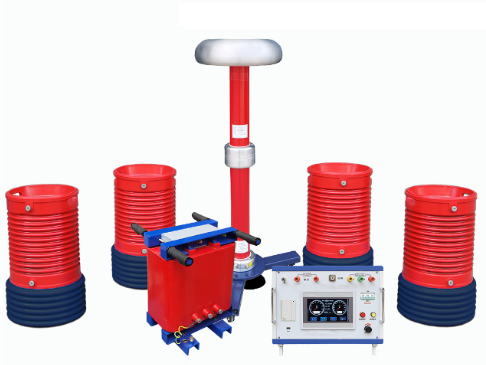

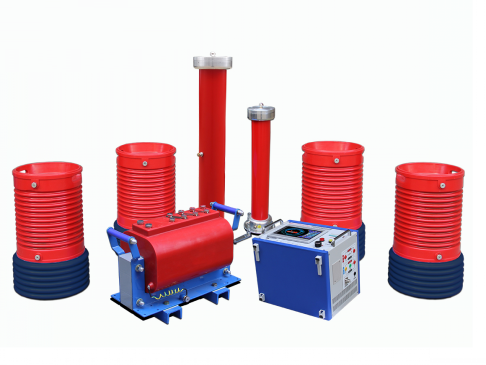

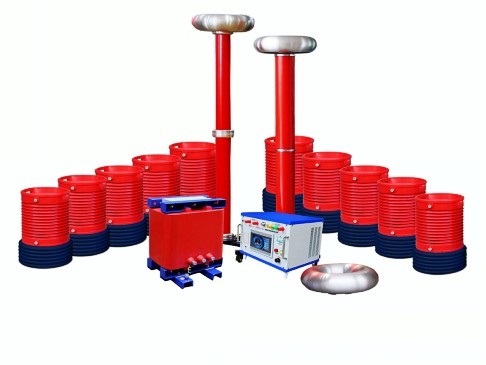

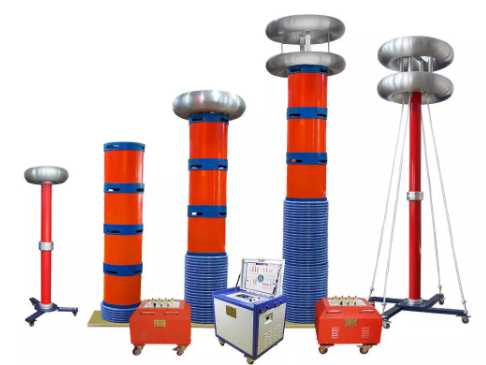

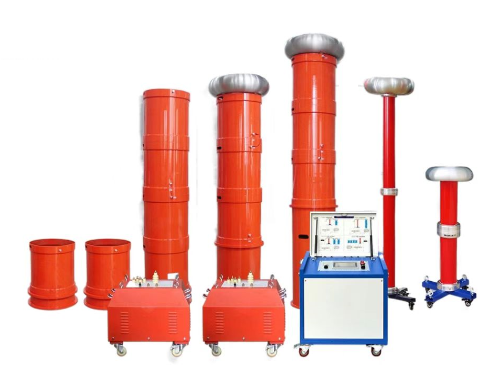

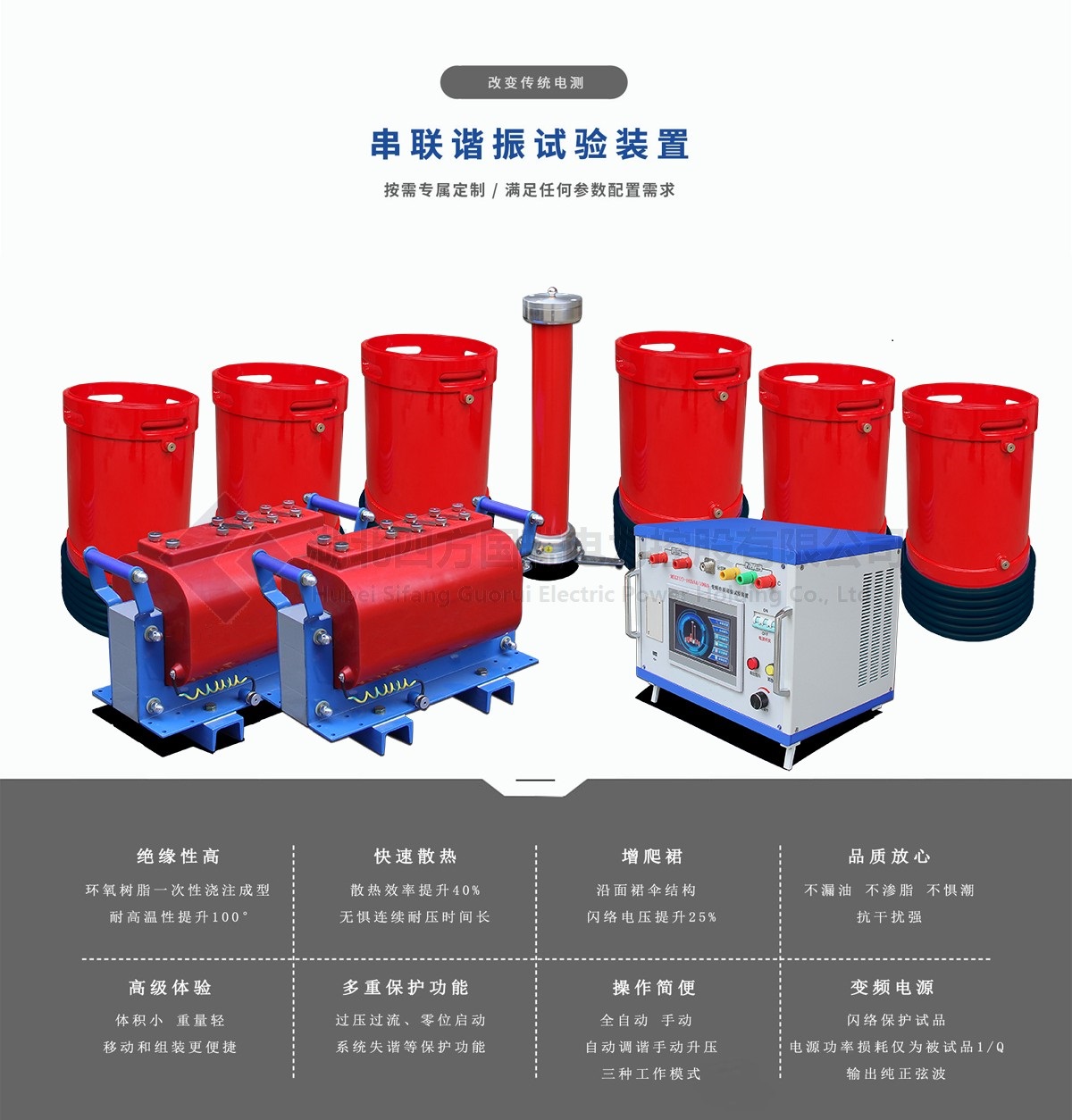

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名:變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、








|
					 序號  |

					 設備名稱  |

					 型號及規格  |

					 數量  |

|
					 1  |

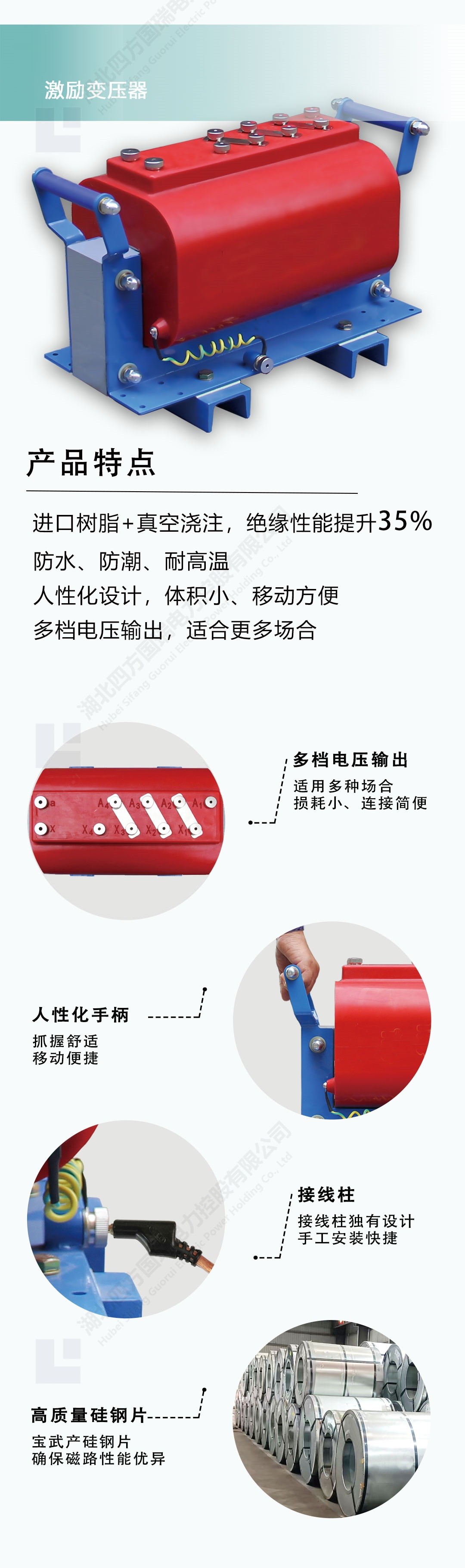

					 激勵變壓器  |

					 SFJL-F-7.5kVA/1.5/3/6kV/0.4kV  |

					 2臺  |

|
					 2  |

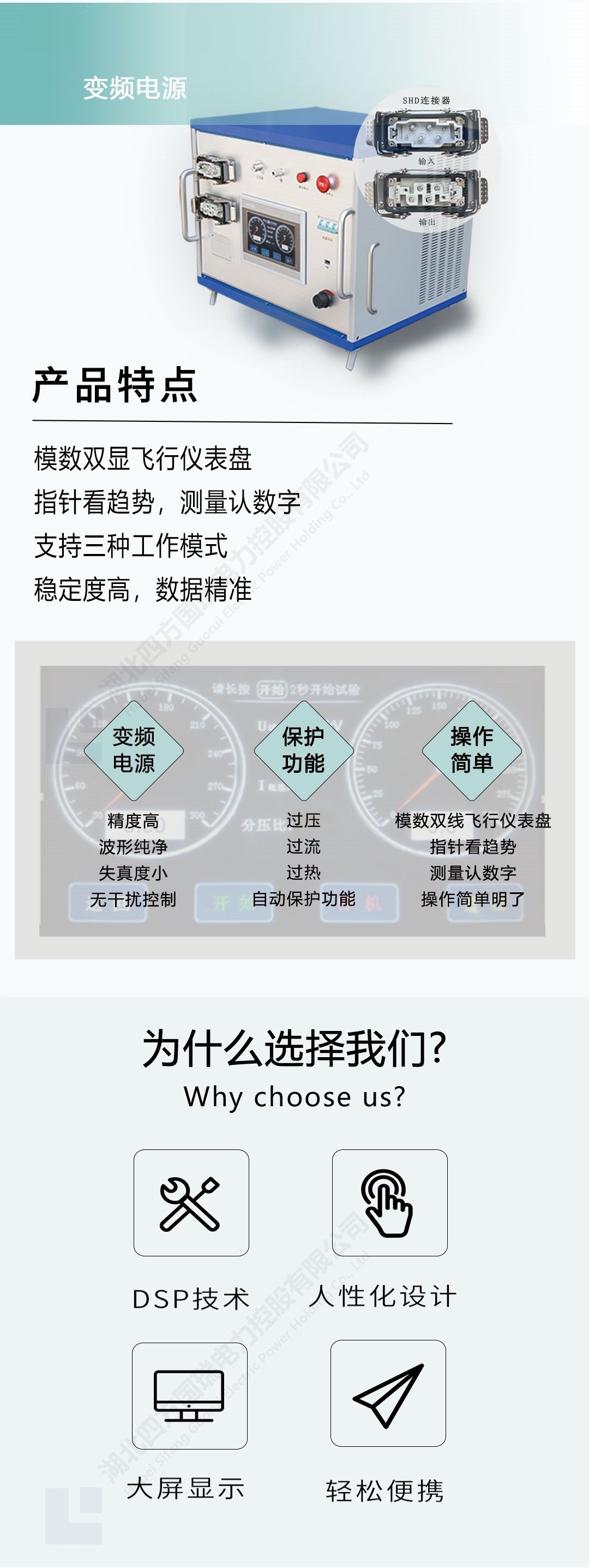

					 變頻電源  |

					 SFBP-F-15kW/220/380V  |

					 1臺  |

|
					 3  |

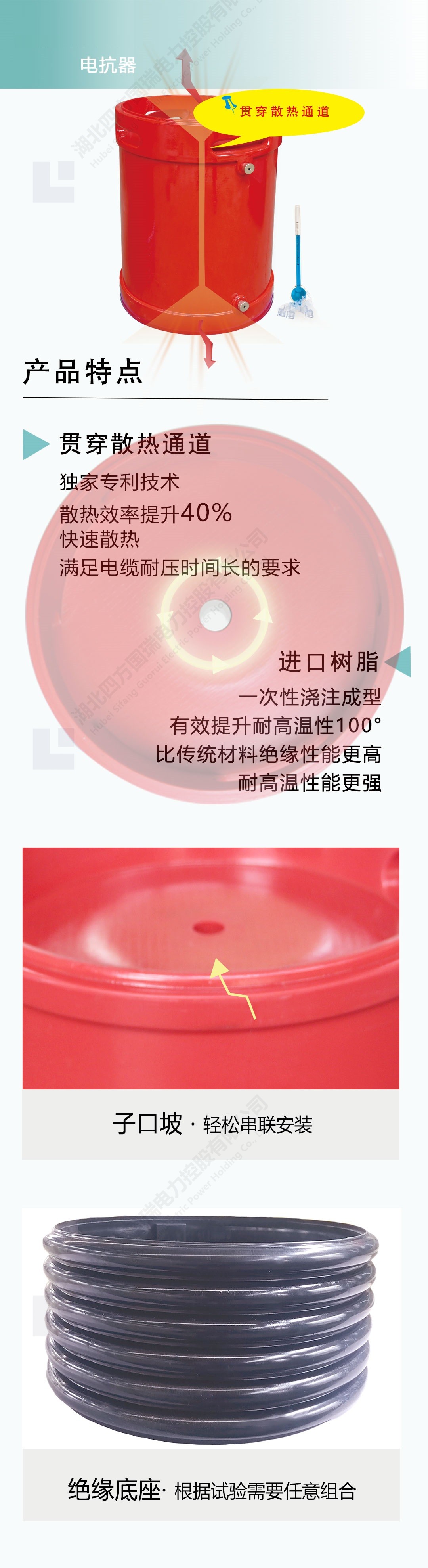

					 高壓電抗器  |

					 SFDK-44kVA/22kV  |

					 6節  |

|
					 4  |

					 電容分壓器  |

					 SFFC-110kV/1000pF  |

					 1套  |

|
					 SFB(f)-HC系列用途  |
			|||
|
					 10kV/240mm2電纜7km 10.5kV/30MW火力發電機  |
			|||
