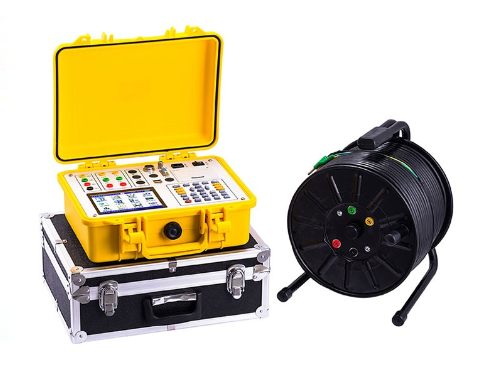

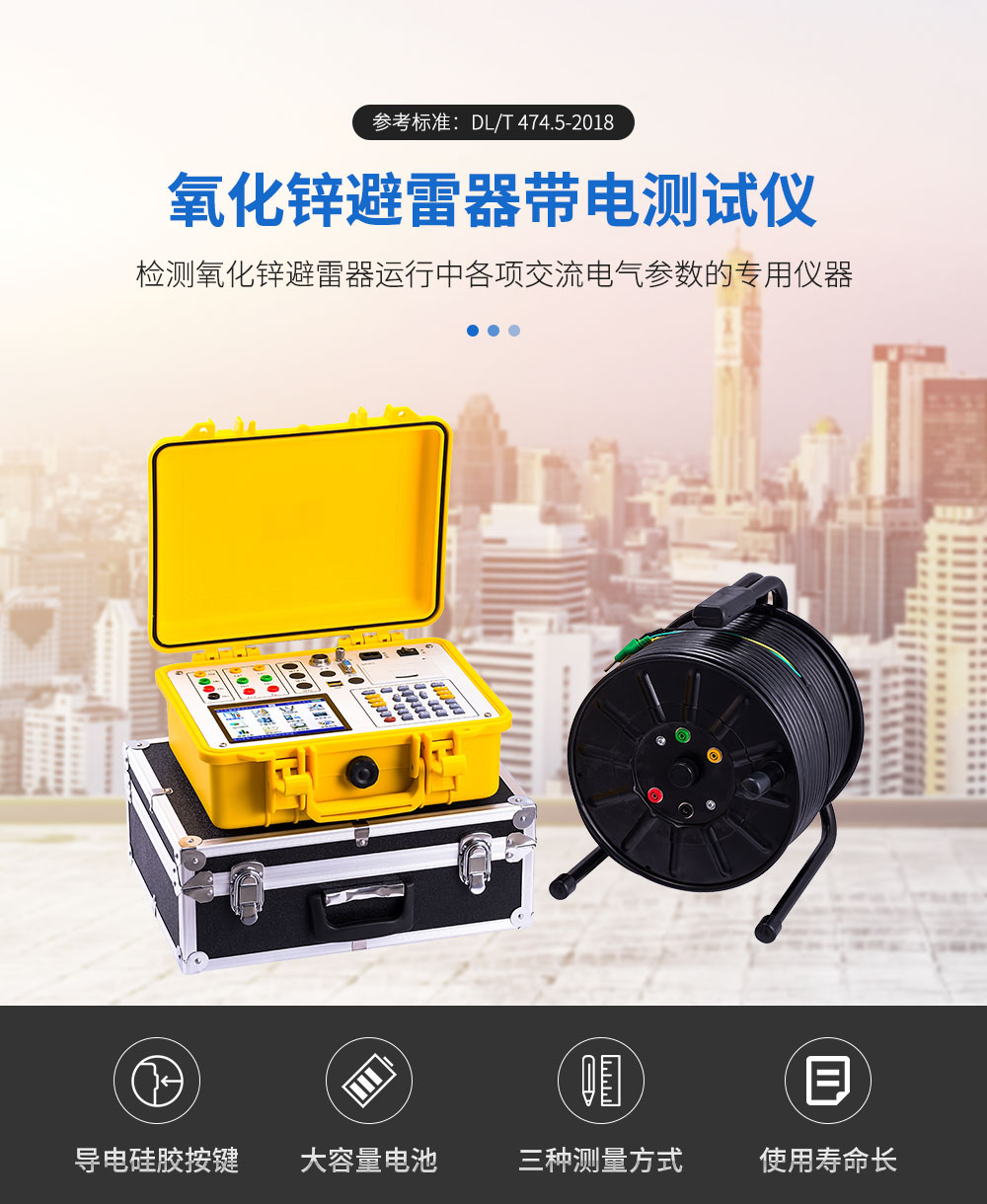

氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。為了檢驗氧化鋅避雷器的性能是否正常，我們適時開發了氧化鋅避雷器測試儀，這是一種用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要求。本儀器采用了高速微電腦控制的高精度采樣、處理電路，先進的傅立葉諧波分析技術，確保數據的可靠性?？蓽y(cè)量氧化鋅避雷器在工頻電壓下的全電流、阻性電流、三次諧波電流、五次諧波電流、七次諧波電流、一次電壓、有功功率及電壓與電流的相位差角等。以判斷MOA絕緣受潮和閥片老化程度。電壓測量信號無線傳輸，避免了因避雷器與PT距離遠而需要鋪設長距離電壓測量線的麻煩。設備采用大屏幕彩色液晶屏顯示，全漢字菜單提示操作及打印輸出。使人機交換功能更強。本儀器具有接線簡單、測量精度高、可靠性強等特點。
技術參數
產品特征

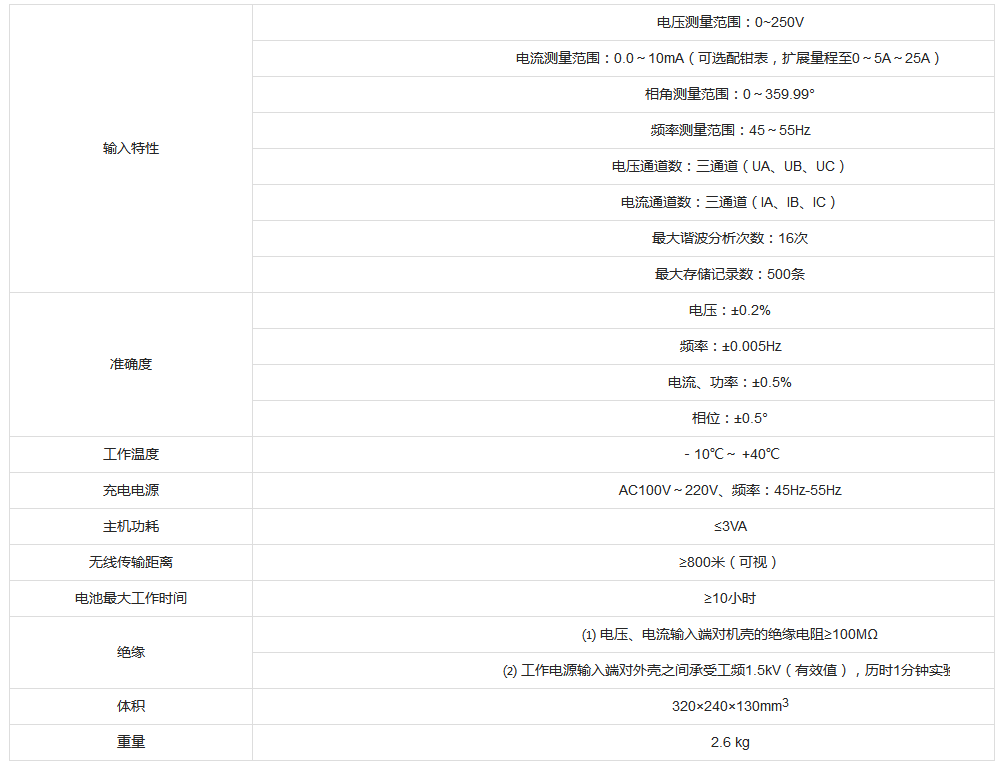

技術參數

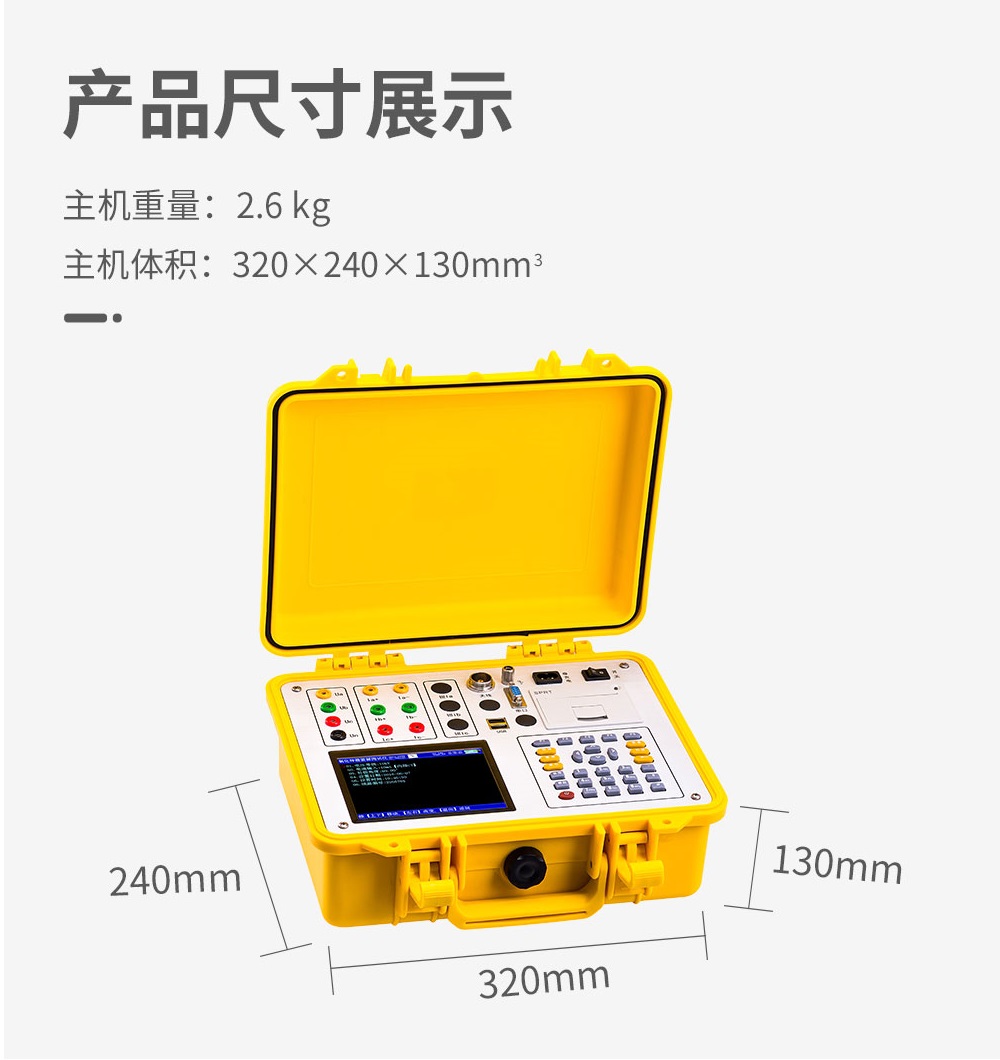

輸入特性電壓測量范圍：0~250V電流測量范圍：0.0～10mA（可選配鉗表，擴展量程至0～5A～25A）相角測量范圍：0～359.99°頻率測量范圍：45～55Hz電壓通道數：三通道（UA、UB、UC）電流通道數：三通道（IA、IB、IC）最大諧波分析次數：16次最大存儲記錄數：500條準確度電壓：±0.2%頻率：±0.005Hz電流、功率：±0.5%相位：±0.5°工作溫度－10℃～ +40℃充電電源AC100V～220V、頻率：45Hz-55Hz主機功耗≤3VA無線傳輸距離≥800米（可視）電池最大工作時間≥10小時絕緣⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100MΩ⑵ 工作電源輸入端對外殼之間承受工頻1.5kV（有效值），歷時1分鐘實驗體積320×240×130mm3重量2.6 kg
| 文件名 | 點擊下載 |
| SFYB-V 氧化鋅避雷器帶電測試儀 說明書 | |
| SFYB-V 氧化鋅避雷器帶電測試儀 檢定證書 |
