產品簡介

一、簡介

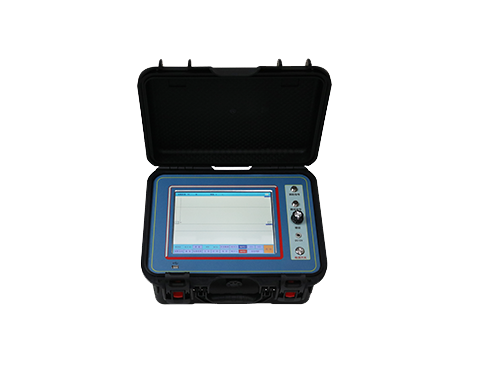

SFDLY-9800 全智能多次脈沖電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。智能型電纜故障測試儀主機集測距、路徑一體，整機采用高檔PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

二、功能特點

1. 用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2. 工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。

3. 采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。

4. 故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

5. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

6. 內置電源供電，在無電源環境中均可長時間使用。

7. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

8. 在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

三、技術參數

1. 采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法

2. 采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3. 脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

4. 波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

5. 沖擊高壓：35kV及以下

6. 測試距離：＜60km

7. 分 辨 率：1m

8. 測試精度：0.1m

9. 顯示方式：工業級10.4寸彩色觸摸液晶屏

10. 操作方式：觸摸屏操作、物理旋鈕操作

11. 分析設置：滾屏、縮放、保存、調出、波移等功能

12. 工作電源：內置電池供電

13. 連續工作：＞4h（亦可使用外接電源使用）

14. 儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用

15. 波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

16. 波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

17. 外形尺寸：長370mm×寬270mm×高220mm

18. 重  量：2.5kg

四、工作原理

   采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。

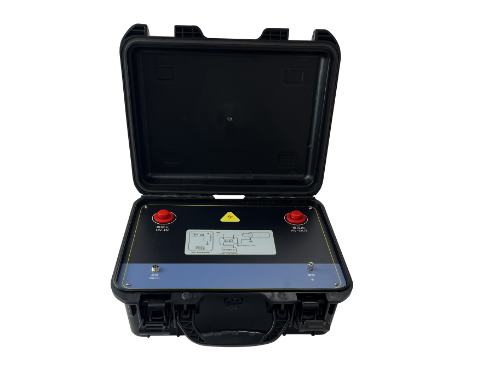

電纜路徑查找信號發射器簡介

一、簡介

電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。

二、功能特點

采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。

三、技術指標

1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。

2、工作頻率：18kHz、33kHz、65kHz、83kHz

3、具有自動過熱、過載保護功能，可連續工作8小時以上。

4、工作電源：12V

5、環境條件：溫度-20～50℃，濕度小于95%

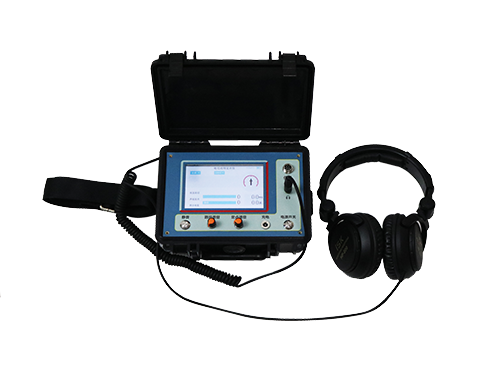

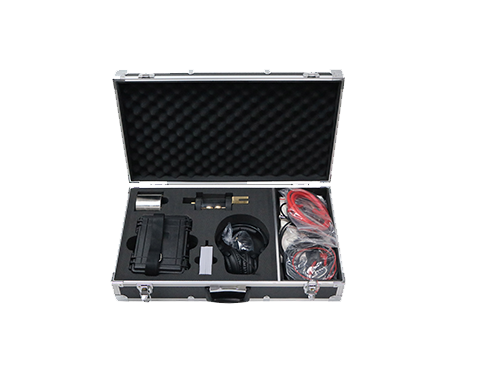

聲磁數顯同步定點儀簡介

一、簡介

本產品用于埋地電絕緣故障點的快速、精確定位及電纜埋設路徑和埋設深度的準確探測。

二、主要特點

1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。

2、電纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離及方向，毫不費力地快速確定故障位置。

3、工頻自適應對消理論及高工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。

4、操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。

三、技術參數

1、數顯距離：最大99.9米，最小0.1米。

2、粗測誤差小于10%，定點誤差為零。

3、電磁通道增益≥110dB。

4、電磁通道接收機靈敏度≤5μV。

5、聲音通道音頻放大器增益≤120dB。

6、工頻抑制能力＞40dB。

7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的精確探測。

9、工作電源：內置可充電池供電，連續工作時長＞12小時。

10、功耗：≤0.7W

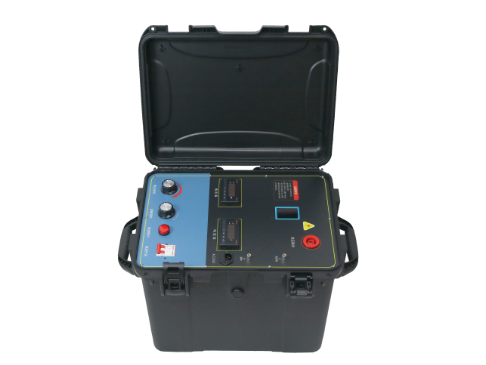

一體化電源簡介

一、概述

一體化電源采用一體化設計，體積小、重量輕，更加方便運輸及隨身作業。

二、基本參數

1、輸  入：AC220V±10%

2、輸  出： 電壓  DC 0- 30KV 連續可調

電流  100mA

頻率 50HZ

3、儀  表：DC30KV/100V

4、重  量：約30Kg

三、使用環境

1、環境溫度：0℃--40℃

2、海拔高度：低于1000m

3、相對濕度：≤85%

4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。

四、主要特點

本耐壓測試臺由接觸式調壓器、控制、測量、保護電路及試驗變壓器組成，操作簡單，使用維修方便。

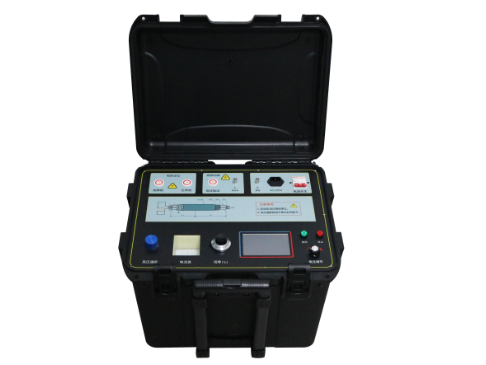

數控電纜故障燒穿及智能電橋裝置簡介

數控電纜故障燒穿及智能電橋裝置集故障燒穿和故障定位一體，燒穿功能輸出最高電壓30kV，短路電流100mA，可以快速將高壓電纜故障燒成低阻。智能電橋最大電流100mA，適合于高壓，大截面，大長度電纜的絕緣故障預定位。大電流可大幅度提高故障距離測量精度。

1. 儀器功能：

①、采用全觸摸大屏幕彩色液晶顯示屏：

內置高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了最高電壓、最大電流、極限功率三重限定功能。

②、燒穿功能：

顯示當前實時電流、電壓、電阻測試值，并繪制曲線；

③、電橋功能：

具備測試電纜故障點功能，輸入電纜長度，通過手動調節碼盤，自動計算出故障距離。

2. 產品特點：

①、設備使用開關電源，最大輸出電壓30kV，最大電流100mA。

②、可連續調壓，電流穩定性好。電橋模式下能長期工作于負載短路狀態。

③、觸摸大屏幕彩色液晶顯示屏及操作面板上操作鈕處于低電位，安全可靠。

④、遇到故障電纜的擊穿電壓很高時，可使用設備的燒穿功能，將高阻或閃絡故障降為低阻故障，再使用智能電橋功能會使故障定位精度大幅度提高。

⑤、急停技術：緊急情況直接按下急停鍵，儀器立即自動降壓，確保安全；

3.技術指標：

①、供電電源： 220V AC±10%，50Hz

②、額定功率： 3000W

③、測試范圍：1-99999m

④、外型尺寸： 450mm×315mm×460mm

⑤、重 量： 30Kg

燒穿功能

①、輸出電壓： 0-30kV 連續可調

②、短路電流： 100mA

③、顯示誤差： ＜±2%

電橋功能：

①、輸出電壓： 0-5kV

②、短路電流： 100mA

③、定位精度： ±（0.2%?L+1）m （0.2Ω以上）
