產品參數

1．準確度及高壓阻抗：

3．體積、重量 ：

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

文件名	點擊下載
SFRCF 高壓分壓器 說明書
SFRCF 高壓分壓器 檢定證書	點擊下載

客戶案例

經驗庫

什么是交直流數字高壓表

一、產品介紹
       交直流數字高壓表是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。交直流數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。交直流數字高壓表系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。
二、產品特性：
       1、精度高
       AC:1.0% DC:0.5% ；
       是高壓靜電電壓表的更新?lián)Q代產品；
       2、安全可靠
       數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠；
       3、讀數方便
       數字高壓表由高壓分壓器上端均壓罩為高壓端，可直接接入被測高壓，下端有專用接地端，供接地使用，用專用電纜連接高壓分壓器和低壓顯示儀表，并選擇相應的電壓和量限即可開始測量，讀數即為kV數；
       4、攜帶方便
       數字高壓表系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便
三、產品參數
       ◆ 電壓等級：50kV、100kV、200kV、300kV、400kV、500kV ；
       ◆ 準確度：AC:1.0% DC:0.5% ；

交直流數字高壓表的使用說明

一．產品介紹
      交直流數字高壓表是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。交直流數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。交直流數字高壓表系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。
二．使用說明

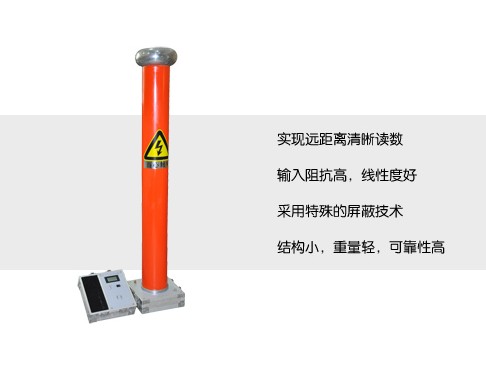

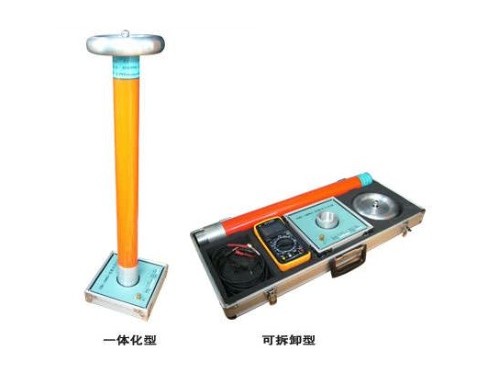

       交直流數字高壓表，由高壓分壓器和低壓顯示表構成，用專用電纜連接為一套完整的高壓測量裝置。
       1、接線

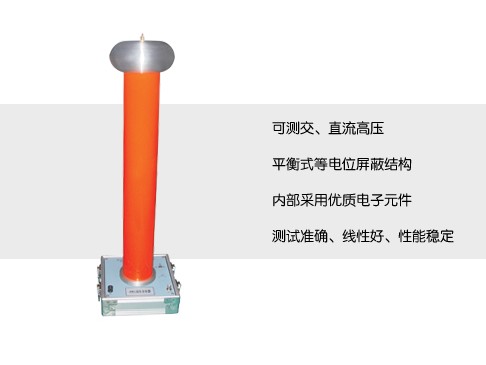

       交直流數字高壓表上端均壓罩為高壓端，可直接輸入被測高壓，下端有專用接地端，供接地使用。用專用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。
       2、工頻高電壓測量
       連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
       3、直流高電壓測量
       連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
       4、接地
       高壓分壓器下端裝有專用金屬接地端，每次使用前都必須將接地端可靠接地。
       注意：使用前必須檢查接地。
       5、允許誤差
       數字高壓表按國家有關規程采用相對誤差。
       6、低壓儀表輸入阻抗對高壓分壓器的影響：

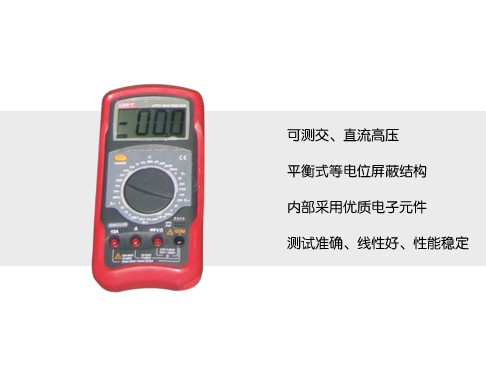

       數字高壓表配用低壓測量儀表的輸入阻抗為10MΩ，當使用其它儀表時，應考慮其輸入阻抗的影響。
       7、加高壓時，高壓分壓器及高壓引線附近不得有雜物。
       8、高壓分壓器標準分壓比為K=1000。
三．注意事項
       1、校準：每年至少應送上級計量檢定部門校準一次。
       2、高壓分壓器顯示儀表面板下部的可調電位器是供 校準時調整誤差使用。校準時，將面板取出，加壓后調整電位器即可。
四．附件清單
       1、高壓分壓器一臺；
       2、低壓顯示表一塊；
       3、專用連接電纜一根；
       4、測試數據一份；
       5、說明書一份。
