產品參數

系統配置

本配置可測試1000KV、750KV、500KV、220KV、110KV、35KV及以下電壓等級，單、三相電力及其它各種特種變壓器。

系統測試項目

變壓器空載特性試驗；

變壓器負載特性試驗；

變壓器工頻交流耐壓試驗；

變壓器倍頻交流耐壓試驗；

變壓器直流電阻試驗；

變壓器別比、組別、誤差試驗；

變壓器溫升試驗；

變壓器局部放電量測試；

系統外輔助測試項目

變壓器絕緣電阻、吸收比、

極化指數測試；

變壓器絕緣油分析系統；

變壓器介質損耗測試；

環境溫濕度測試.

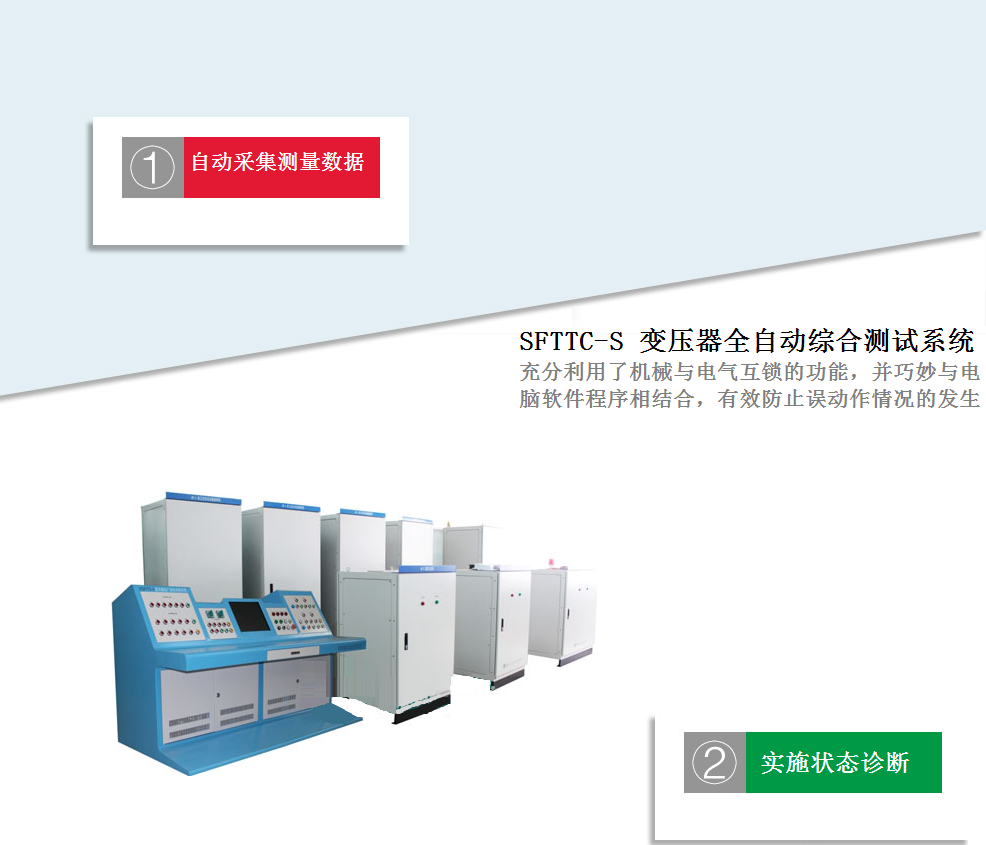

測試系統的組成

變壓器綜合測試系統監測平臺；

變壓器綜合測試系統主控平臺；

變壓器綜合測試系統操作平臺。

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

經驗庫

變壓器綜合試驗臺的特點及參數
     四方國瑞電力生產的變壓器綜合試驗臺符合GB/T4776，GB/T5169，GB/4285 等相關國家標準。
        該變壓器綜合試驗臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。
        該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
       主要特點：
        1、變壓器綜合試驗臺采用大屏幕背光液晶顯示，操作、顯示分類清楚直觀，操作方便；
        2、能滿足2500KVA以下的電力變壓器的直流電阻測試、變比組別測試、空載損耗測試、負載損耗測試、交流耐壓測試、感應耐壓測試等試驗；
        3、電壓、電流數顯表或指針表直讀，損耗、變比、直阻測試結果打印輸出；
        4、耐壓試驗過電流聲光報警、計時。
       變壓器綜合試驗臺技術參數如下：
        1、電壓：測量范圍：0.1～500V
              相對誤差：+（0.2%讀數+0.1%量程）
        2、電流：測量范圍：0.1～5A
              相對誤差：+（0.2%讀數+0.1%量程）
        3、功率：測量范圍：U*I
              相對誤差：+（0.2%讀數+0.1%量程）
        4、功率因數：測量范圍：0.1~0.9999
              相對誤差：+ 3個字
        5、電源：測量范圍：AC220V+10%
              相對誤差：50HZ+2%
        6、使用環境：工作溫度范圍0~40℃  相對濕度30%~90%

變壓器綜合測試臺的特性及參數
       變壓器綜合測試臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
       【儀器名稱】
       變壓器綜合測試臺，英文名稱：Transformer integrated test bed。
       【主要用途】
       該產品適用于各種規格電力變壓器的電氣性能檢測。
       【主要特點】
       檢測項目全：
       1、變壓器空載特性測試（空載損耗、空載電流百分比）；
       2、變壓器負載特性測試（負載損耗、阻抗電壓百分比）；
       3、變壓器變比、組別、變比誤差測試；
       4、變壓器直流電阻測試；
       5、變壓器絕緣電阻測試；
       6、變壓器工頻耐壓測試；
       7、變壓器倍頻耐壓測試；
       8、環境溫度測試；
       【技術參數】
       變壓器綜合試驗臺由三大部分組成
       1、計算機及數據處理軟件系統；
       2、各測試單元數據收集系統；
       3、強電控制及儀表監視綜合系統；
       變壓器綜合試驗臺軟件介紹：
       1、軟件安裝條件能在Windows 98 、Windows 2000、Windows XP 等軟件下正常工作；
       2、軟件的基本功能：
       ① 變壓器綜合試驗臺軟件可操作控制變壓器變比測試儀、變壓器繞組直流電阻測試儀、變壓器特性測試儀；
       ② 變壓器綜合試驗臺軟件可按試驗編號、容量、試驗日期查詢；
       3、變壓器綜合試驗臺軟件的具體要求：
       ① 軟件人機界面友好，操作直觀簡單；
       ② 軟件工作既可自動接收下傳數據、亦可人工錄入數據。

變壓器測試臺的操作方法及說明是什么？
       1．開機前將儀器面板上的高壓側和低壓側接線端分別與試品的高壓側和低壓對應端相連，仔細檢查確認接線無誤。儀器只有在測量過程中三相才有輸出電壓，測量過程開始前、結束后無輸出電壓和電流，安全可靠。
       2．開機后自動進入主菜單，根據用戶需要選擇不同的項目依據菜單提示進行測量。在每次測量過程中儀器會自動檢查接線有無錯誤，若接線錯誤會出現錯誤提示菜單，測量過程結束。請用戶檢查接線，重新開始測量過程。
       3．儀器菜單提示中的“按任意鍵開始測量”（非“復位”鍵）。
       4．當變比值≥10000時，儀器顯示“超出測量量程”，測量過程結束。
       5．在測量過程中，儀器自動保存上一次輸入的額定變比值。在輸入的額定變比值不變的條件下進行測量，不必重新輸入額定變比值。
       6．儀器正在進行測量時，如無異常情況，請不要按“復位”鍵或關機。
       7．三種參數的輸入操作：
       a.額定變比輸入
       按“確認”鍵進入變比輸入功能，此時初始值為0000.0, 按“↑”或“↓”鍵改變光標閃爍位的數字的大小，按“確認”鍵使光標移到下一位，直到完成變比輸入為止。如輸入85.987，先按“確認”鍵出現數值0000.0,按“確認”鍵變?yōu)?00.00，再按“確認”鍵變?yōu)?0.00，按“↑” 鍵直到變?yōu)?0.000，按“確認”鍵變?yōu)?3.446，光標移到下一位3上，按“↑” 鍵直到變?yōu)?5.446，按“確認”鍵光標移到下一位4上，按“↑”或“↓”鍵使4變?yōu)?，再按“確認”鍵，依此類推操作功能鍵便可完成變比輸入。
       b.變壓器類型選擇
       在進行三相變壓器的變比測量時，先按“確認”鍵進入“變壓器變比測量”菜單，如選擇“變壓器自動測量”此項功能，由用戶選擇變壓器類型, 按“確認”鍵會出現八種連接方式，操作“↑↓ ← →”鍵選擇所需的正確連接方式后，按“確認”鍵進行后面的測量工作，組別測量結束后選擇“繼續”，再進行后面的測量工作；如選擇“三相變壓器測量”此項功能，則用戶應先選擇變壓器類型（類型選擇方法同“變壓器自動測量”），類型選擇后按“確認”鍵選擇組別（組別的選擇方法通過操作“↑↓”完成）以后，才能進行三相變比的測量。
       c.日歷時鐘設置及修改
       在“主菜單”中選擇“儀器功能設置”，進入“儀器功能設置”菜單，在此菜單中選“日期時間設置 ”進入“日期時間設置”頁面，根據需要操作“↑↓← → 確認”鍵，即可完成日歷時鐘設置及修改。
       8．每次測量結束后，用戶可根據需要選擇“重復”或“打印”。選擇“重復”時，儀器重復進行上次的測量工作，選擇“打印”時，儀器自動打印測試信息及測試日期時間。
       9．測量工作完成后，請先關機后再拆線。
       10．測試舉例（單相變壓器測量）
       在主菜單選擇“額定變比輸入”，按“確認”鍵后輸入額定變比值（輸入額定變比的方法見六、7.a），在主菜單選擇“變壓器變比測量”，按“確認”鍵后進入“變比測量”菜單，在“變比測量”菜單里選擇“單相變壓器測量”，按“確認”鍵后，儀器自動檢查接線有無錯誤，然后自動進行單相變壓器的變比及極性測量。
       11. 儀器增益校準
       電力系統的高精度測量?jī)x器應每一年或二年送上一級計量單位進行校驗。當儀器校驗誤差超標或使用很長時間后,用戶認為測量的數據的可信度下降可以對儀器的內部數據進行修正（一般在中試所可完成）。我們建議用戶每一年或二年校準一次。
       $11.1 儀器增益校準的設備：
       1) 電子交流穩壓器，為儀器提供穩定的電源。
       2) 盤式感應分壓箱,精度優于0.005級.
       $11.2 操作方法：
       1).使電子交流穩壓器的輸出為AC220V。
       2).電子交流穩壓器和盤式感應分壓箱接地。
       3).按照儀器顯示的標準變比值選擇盤式感應分壓箱的開關檔位。
       4).按照儀器輸出的提示信息進行。

變壓器異常運行及事故處理
        一、變壓器異常運行
1、值班人員在變壓器運行中發現有任何不正常現象(如漏油、油位變化過高或過低，溫度異常，音響不正常及冷卻系統不正常等)，應設法盡快消除，并及時匯報值長、場長。應將經過情況記入值班操作記錄簿和設備缺陷記錄簿內。
2、若發現異常現象必須停用變壓器才能處理，且有威脅整體安全的可能性時，應申請調度同意立即停下修理。
(一)、變壓器聲音不正常
1. 變壓器運行時，應為均勻的嗡嗡聲，如變壓器產生不均勻聲音或異音，都屬于聲音不正常。
2.變壓器過負荷：使變壓器發出沉重的“嗡嗡聲”。
3. 變壓器負荷急劇變化：變壓器發出較重的“哇哇聲”或“咯咯”的突發間歇聲
4. 系統短路：變壓器發出很大的噪聲，值班員應對變壓器加強監視。
5. 電網發生過電壓：變壓器發出時粗時細的噪聲，值班員可結合電壓表指示綜合判斷。
6. 變壓器鐵芯夾緊件松動：變壓器發出“叮當叮當”和“呼呼呼”等錘擊和類似大風的聲音，此時變壓器油位、油溫和油色均正常。
7. 變壓器內部故障放電打火：使變壓器發出“哧哧”或“劈啪”放電聲此時應停電處理并做絕緣油的色普分析。
8. 絕緣擊穿或匝間短路：變壓器聲音中夾雜不均勻的爆裂聲和“咕嚕咕?！钡姆序v聲，應停電處理并做絕緣油的色普分析。
9. 外部氣候引起的放電：套管處有藍色的電暈或火花發出“嘶嘶”或“嗤嗤”的聲音，說明瓷件污穢嚴重或設備線卡接觸不良，應加強監視，待機停電處理。
(二)、變壓器油溫異常
1. 在正常負荷和正常冷卻條件下，變壓器上層油溫較平時高出 10℃以上，或變壓器負荷不變而油溫不斷上升，則應認為變壓器溫度異常。
2. 變壓器內部故障：如匝間短路或?qū)娱g短路、繞組對圍屏放電、內部引線接頭發熱、鐵芯多點接地使渦流增加而過熱等產生的熱量，使油溫升高，這時變壓器應停電處理。
3. 冷卻器運行不正常：散熱器閥門未打開等。此時，在變壓器不停電的狀態下，可對冷卻器部分缺陷行修處理，或按規程規定，調整風力機出力，至使油溫降至正常運行值。
(三)、變壓器油色不正常
1. 變壓器油呈透明微黃色，發現變壓器油的顏色發生變化，應及時取油樣分析化驗。
2. 若運行中變壓器油色驟然發生變化，油內出現積碳并伴有其他不正常現象時，應立即停止該變壓器運行。
(四)、變壓器油位不正常
1、油位過高：如不是因?yàn)槔鋮s器的原因，而油溫基本正常，油位高出上限，放出部分油至適當高度。
2、油位過低：當變壓器油位較當時油溫對應的油位顯著下降，至最低限以下，要及時查明油位下降的原因，加以消除。油位過低可造成輕瓦斯動作。如果沒有明顯的漏油點，應及時補油至正常油位。如大量漏油，應立即停用該變壓器。
3、假油位：如負荷、氣溫、油溫均正常，油位不變化或變化異常，可視為假油位，應立即查找出假油位的原因，加以消除。若因膠囊設計不合理或膠囊破裂造成的假油位，處理時先將重瓦斯保護解除。
4、運行中的變壓器補油時，應注意下列事項
(1)、應補入同型號的變壓器油，新油經化驗和混油試驗合格后方可補入。
(2)、補油前應將重瓦斯保護改投信號位置，防止誤跳
(3)、補油后要檢查氣體繼電器，及時放出氣體。24h 后無問題將重瓦斯保護投入。
(4)、補油要適量，油位與變壓器當時油溫相適應。
(5)、禁止從變壓器下部截門補油，以防止將變壓器底部沉淀物沖進線圈，影響變壓器絕緣和散熱。
(五)、變壓器過負荷
運行中的變壓器過負荷時，警鈴響，發出“過負荷”和“溫度高”信號,有功、無功指示增大，電流指示超出額定值，運行人員發現上述情況，按以下原則處理：
a) 復歸音響報警，匯報值長、班長，并做好記錄。
b) 及時調整運行方式，調整負荷分配。
c) 按過負荷倍數確定過負荷允許時間，若超出允許運行時間，應立即減負荷，并加強對變壓器油溫的監視。
d) 過負荷運行時間內，應對變壓器及其相關系統進行全面檢查，發現異常應立即處理。
(六)、變壓器不對稱運行
a) 三相負荷不一致，造成變壓器不對稱運行。
b) 變壓器二相運行。如果變壓器一相繞組故障，斷路器一相斷開分接頭不良等。
c) 變壓器出現不對稱運行，應分析引起的原因盡快消除。
(七)、變壓器散熱器故障
散熱器滲漏油，溫差大，應查明原因及時處理。
(八)、變壓器輕瓦斯保護動作報警
1、輕瓦斯保護動作的可能原因是：變壓器內部輕微故障;空氣浸入變壓器內(濾油、加油的原因)； 變壓器油位降低并低于瓦斯繼電器；二次回路故障。
2、運行中的變壓器發出輕瓦斯報警時，值班人員應立即通知值長、復歸信號，進行分析和現場檢查，進行氣體繼電器放空氣和氣體取樣，分析結果，做出相應的處理。
(1)、檢查變壓器油位，設法消除低油位，恢復正常油位。
(2)、檢查變壓器本體和冷卻系統是否漏油。
(3)、檢查變壓器的負荷、溫度和聲音的變化，判明內部是否有輕微故障。
(4)、如氣體繼電器內無氣體，則考慮二次回路故障造成誤報警，此時應將重瓦斯保護壓板退出。檢查二次回路，正常后將重瓦斯保護壓板投入。
(5)、檢查氣體繼電器，如因繼電器內氣體聚集引起時，應記錄氣體數量和報警時間，并收集氣體進行化驗鑒定，根據氣體鑒定結果，做出如下相應處理：
a) 氣體無色、無味不可燃者為空氣。應放出空氣，并注意下次發出信號的時間間隔，若間隔逐漸縮短，應盡快找出原因，如短期內找不出原因，應停用該變壓器。
b) 氣體為不可燃，且色譜分析不正常時，說明變壓器內部有故障應停用該變壓器。
c) 氣體為淡灰色，有強烈的臭味且可燃，說明變壓器內絕緣材料故障，既紙或紙板燒損，應停用該變壓器。
d) 氣體為黑色，易燃燒，為油故障(可能是鐵芯燒壞或內部發生閃絡引起油分解)，應停用該變壓器。
e) 氣體為淡黃色，且燃燒困難，可能為變壓器內木質材料故障，應停用該變壓器。
f) 如果在調節變壓器有載調壓分接頭過程中，伴隨輕瓦斯保護報警，可能是有載調壓分接頭的連接開關平衡電阻燒壞應停止調節，待機停用該變壓器。
根據上述分析，對運行中的變壓器應注意以下事項：
a) 變壓器在運行中進行加油、放油及充氮時，應先將重瓦斯保護解除，工作結束后，應檢查變壓器油位正常，氣體繼電器內無氣體且充滿油后，方可將重瓦斯保護投入。
b) 變壓器運行中帶電濾油、更換硅膠、在油閥門或回路上進行工作，均應事先將重瓦斯保護退出，工作結束后，待24h 后無氣體產生時，方可投入。
c) 遇有特殊情況(如地震)，可考慮暫時將重瓦斯保護退出。
d) 收集氣體繼電器氣體時，應注意人身安全，并清楚氣體繼電器的試驗按鈕與放氣按鈕的區別，以免錯誤操作使瓦斯保護誤動作。在收集氣體過程中不可將火種靠近氣體繼電器頂端，以免造成火災。
二、變壓器的事故處理
(一)、變壓器常見的故障部位
1、繞組的主絕緣和匝間絕緣故障：如絕緣老化龜裂；受多次短路沖擊、油中進水;散熱不好；防雷設施不完善；大氣過電壓。
2、引線絕緣故障，如：套管上端帽罩封閉不嚴進；變壓器嚴重缺油，引線暴露在空氣中，造成內部閃絡。
3、鐵芯絕緣故障，如：硅鋼片緊固不好漆膜破壞，產生渦流而發生局部過熱；變壓器內殘留有鐵屑、焊渣，使鐵芯兩點或多點接地。
4、變壓器套管閃絡和爆炸，如：套管瓷質不良；電容芯子有缺陷，內部有游離放電、漏油、套管積垢嚴重等。
5、分接頭故障，如油箱嚴重漏油；分接開關切換中發生短路；運行中應分別監視兩個油箱油位。
6、分接開關機構故障有：卡塞；分接開關調整不到位，造成分接開關燒壞；滲水、漏油，使油質老化；臟污絕緣下降，造成故障；分接開關切換機構調整不好，觸頭燒毛，甚至部分融化，產生電弧，引起故障。
(二)、重瓦斯保護動作的處理
1、變壓器內部發生故障或二次回路故障，引起重瓦斯保護動作，使斷路器跳閘，事故音響發聲，表記指示為零，“重瓦斯動作”發出信號。
2、變壓器兩側開關綠燈閃光，此時值班人員對變壓器進行如下檢查和處理：
(1)、檢查油溫、油位、油色有無變化;壓力釋放閥是否噴油；呼吸器、套管有無異常；變壓器外殼有無變形。
(2) 、立即取瓦斯繼電器內的空氣樣油樣做色譜分析。
(3)、根據變壓器跳閘時的現象：如有無系統沖擊、電壓有無波動、外部檢查及色譜分析結果，判斷故障性質，找出原因。重瓦斯保護動作原因未查清之前，不得合閘送電。
(4)、如果經檢查確未發現任何異常，而確系二次回路故障引起誤動作，可將差動及過流保護投入，重瓦斯保護退出，試送電一次，并加強監視。
(三)、變壓器自動跳閘的處理
1. 當變壓器兩側開關自動跳閘后，記錄時間、現象，保護動作情況。現場檢查有無明顯故障點。了解系統有無故障及故障性質。查明原因，匯報調度和上級領導。做好記錄。
2. 根據調度指令或上級領導命令進行處理。
3. 如屬差動保護、重瓦斯或電流速斷等主保護動作，故障時有沖擊現象，則需對變壓器及其系統進行詳細檢查，停電并測量絕緣，在未查清原因之前，禁止將變壓器投入運行。必須指出，絕對不許強送變壓器。
(四)、變壓器著火
變壓器運行時由于變壓器套管的破壞或閃絡，油流到上蓋上并燃燒；變壓器內部故障，使油燃燒并使外殼破裂等。變壓器著火，應迅速做出如下處理：
1. 解列所有風機，拉開變壓器各側斷路器，切斷各側電源，做好安全措施。
2. 若變壓器上蓋著火，應打開下部事故放油閥放油至大蓋以下；若變壓器內部故障引起著火，則不能放油，以防變壓器發生爆炸。
3. 迅速用滅火裝置及器材滅火，必要時通知消防隊。
4. 匯報公司領導，做好記錄。
