| 變比范圍 | 全范圍測量(電磁型)±0.2% | |
| 誤差測量范圍 | 一次電壓 | 全范圍測量(電磁型，任意一次電壓均可) |
| 二次電壓 | 100V,100v/√3 | |
| 功率因數 | 0.0～1.0 | |
|
極限誤差 見下表: |
±0.05% | |
| 外形尺寸（主機） | 412*320*155mm3 | |
| 重量（主機） | 6kg | |
| 外形尺寸 | 400*255*100mm3 | |
| 重量 | 2kg | |
| 測量誤差 | ||
| 額定電流 | 比差(±%) | 角差(±′) |
| 80% | 0.050 | 2 |
| 100% | 0.050 | 2 |
| 120% | 0.050 | 2 |
| 詳細說明見"附錄三" | ||
| 穩定度 | 0.03 | 2 |
| 詳細說明見"附錄四" | ||
| 直流電阻 | 0.0～0.1Ω,±3% | 0.1～50Ω,±1% |
| PT二次負荷 | 1VA～500VA,±2% | |
| 檢定 | 電壓范圍 | 0～100V(百分表誤差0.5%) |
| 比差 | 0.001%-3%(100V) | |
| 角差 | 0.00′-50′(100V) | |
| 誤差 | △X=±(2%×X+2%×Y±2個字) | |
| △Y=±(2%×X+2%×Y±2個字) | ||
| 導納 | 0.1ms-99.9ms | |
| 工作電源 | AC 220V ±10%/50Hz±2% | |
| 環境溫度 | 0～40℃ | |
| 整機功耗 | 30W(靜態)150W(工作) | |
| 環境濕度 | 25℃時<85% | |
| 整機重量 | ≤6Kg |
| 名稱 | 說明 | 數量 |
| 電源線 | / | 1根 |
| 測試線 | / | 1套 |

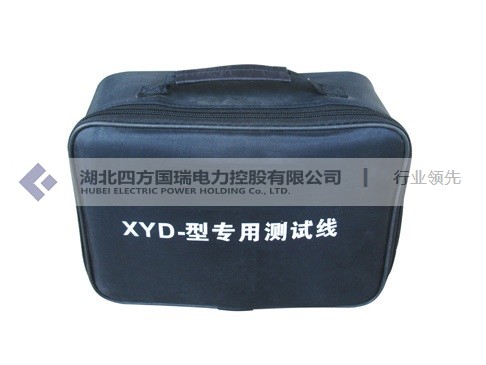

| 測試夾子 | / | 4個（大、小各兩個） |
| 保險管 | 3A | 3個 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |
| SFCT-Z電流互感器現場測試儀【廠家直供】 說明書 | |
| SFCT-Z電流互感器現場測試儀【廠家直供】 檢定證書 |
 點擊下載
|
電流互感器有哪些常見異常？
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
電流互感器常見以下三種異常情況：
（1）電流互感器過熱，可能是內、外接頭松動，一次過負荷或二次開路；
（2）互感器產生異音，可能是鐵芯或零件松動，電場屏蔽不當，二次開路或電位懸浮，末屏開路及絕緣損壞放電；
（3）絕緣油溶解氣體色譜分析異常，應按GB/T7252進行故障判斷并追蹤分析，若僅氫氣含量超標，且無明顯增加趨勢，其他組成部分正常，可判斷為正常。
