產品參數

測U1-U2相位時電壓輸入回路阻抗：40KΩ

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

文件名	點擊下載
SFMG2000B數字雙鉗相位伏安表【廠家直供】 說明書
SFMG2000B數字雙鉗相位伏安表【廠家直供】 檢定證書	點擊下載

經驗庫

數字雙鉗相位伏安表的基本操作

產品概述

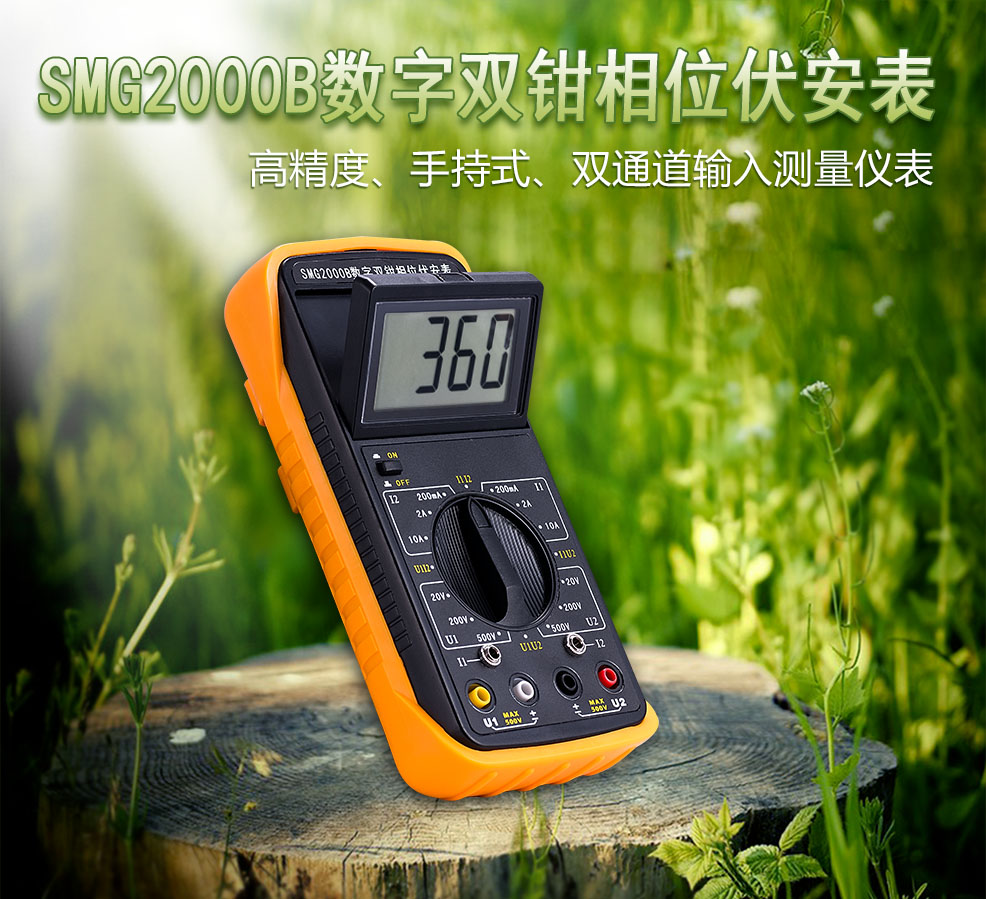

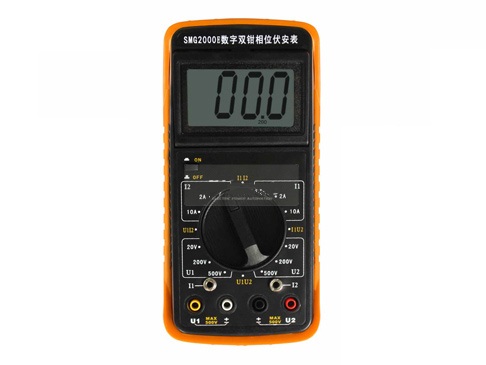

      SFMG2000B數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。

使用操作

       按下 ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。

       1、測量交流電壓

       將旋轉開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔,輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。兩通道具有完全相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。

       2、測量交流電流

       將旋轉開關撥至參數 I1 對應的10A量限，將標號為1# 的鉗形,電流互感器付邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1 對應的 2A 量限測量，提高測量準確性。測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為2 # 的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。

       3、測量?jī)呻妷褐g的相位角

       測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量U2輸入電壓。

       注意：測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色“ * ”符號為相位同名端。

       4、測量?jī)呻娏髦g的相位角

       測I2滯后I1的相位角時，將開關撥至參數I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各最限，測量I1輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。

       5、測量電壓與電流之間的相位角

       將電壓從U1輸入，用2# 測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。也可將電壓從 U2 輸入，用1# 測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置,測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。

       6、三相三線配電系統相序判別

       旋轉開關置U1U2位置。將三相三線系統的A相接入U1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U2插孔。若此時測得相位值為300°左右，則被測系統為正相序；若測得相位為60°左右，則被測系統為負相序。換一種測量方式，將A相接入U1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。

       7、三相四線系統相序判別

       旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。

       8、感性、容性負載判別

       旋轉開關置U1I2位置。將負載電壓接入U1輸入端，負載電流經測量鉗接入I2插孔。若相位顯示在0°～90°范圍，則被測負載為感性；若相位顯示在270°～360°范圍，則被測負載為容性。

       9、顯示屏角度選擇

       若需改變顯示屏角度，可用手指按壓顯示屏上方的鎖扣鈕，并翻出顯示屏，使其轉到最適宜觀察的角度。

       10、電池更換

       當儀表液晶屏上出現欠電指示符號時，說明電池電量不足，此時應更換電池。更換電池時，必須斷開輸入信號，關閉電源。將后蓋螺釘旋出，取下后蓋后即可更換電池。

       11、警告

       （a）不得在輸入被測電壓時在表殼上拔插電壓、電流測試線，

不得用手觸及輸入插孔表面，以免觸電！

       （b）測量電壓不得高于500V；

       （c）儀表后蓋未固定好時切勿使用；

       （d）請勿隨便改動、調整內部電路；

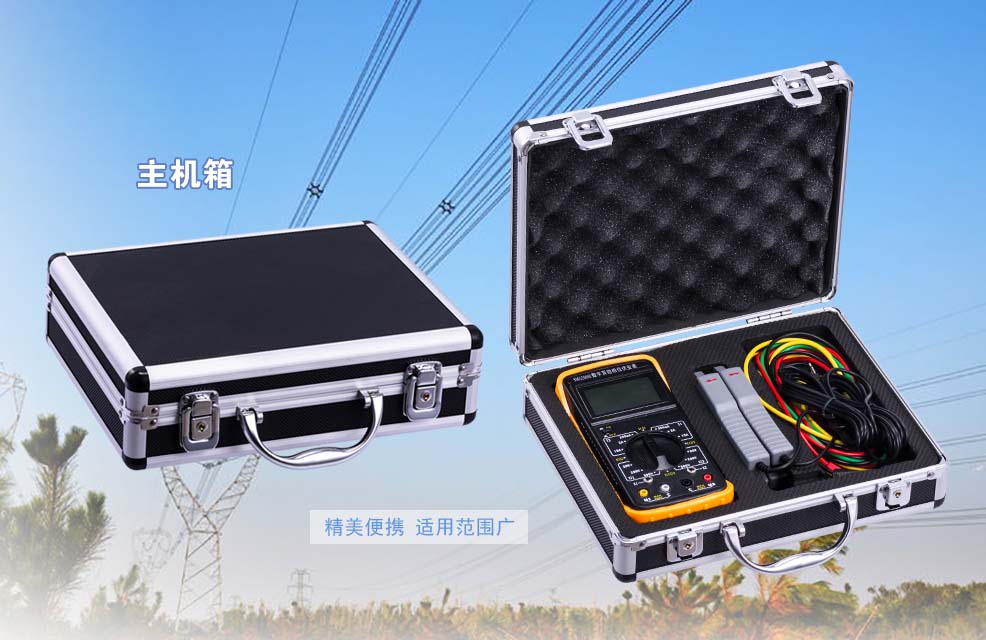

       12、成套配置

       （a）數字雙鉗相位伏安表：1塊（配橡膠防護套）

       （b）使用說明書：1本

       （c）質量檢驗合格證：1個

       （d）配套鉗形電流互感器：鉗形電流互感器2 把

       （e）電壓測試線：1套（四根）

       （f）鋁合金包裝箱：1個

現場巧用SFMG2000B數字雙鉗相位伏安表

1、如何用SFMG2000B數字雙鉗相位伏安表進行三相電壓相序的測量？

       將UAB（或UAO）電壓從U1端輸入，UBC（或UBO）電壓從U2端輸入，測量其相位角φ，如φ=120°，則為正相序；如φ=240°，則為負相序。亦可用兩把卡鉗測量其三相電流的相序。

2、如何用SFMG2000B數字雙鉗相位伏安表進行感性電路、容性電路的判定？
       將被測電路的電壓從U1端輸入，電流經卡鉗從I2插孔輸入，測量其相位。若測得相位φ1小于90°，則電路為感性；若測得的相位大于270°，則電路為容性。
       將被測電路的電流經卡鉗從I1插孔輸入，電壓從U2端輸入，測量其相位，若測得相位φ2小于90°，則電路為容性；若測得的相位大于270°，則電路為感性。

3、如何用SFMG2000B數字雙鉗相位伏安表進行功率因數的測量？
       由2測得感性電路相位功率因數角φ1、容性電路電流超前于電壓的相角φ2則可算出COSφ1、COSφ2為相應功率因數值。

4、如何用SFMG2000B數字雙鉗相位伏安表進行功率的測量？
       前面所述方法測得電壓U、電流I及φ，由φ算出功率因數COSφ后，根據公式P=UIcosφ計算功率。

5、如何用SFMG2000B數字雙鉗相位伏安表進行變壓器接線組別的檢查？
       電力變壓器常采用Y/YO-12，YO/△-11，Y/△-11三種接線組別。當采用Y/YO-12接法時，UAB與Uab同相，測其相位角為0°或360°；當采用Y/△-11或YO/△-11接法時，Uab與UAB間相位角為30°即Uab超前UAB相位30°（腳標A、B表示高壓繞組端，a、b表示低壓繞組端，0表示有中線聯接。）

6、如何用SFMG2000B數字雙鉗相位伏安表進行三相繞組聯接方式的判別？
       不論三相交流發電機的三相繞組或三相負載，或三相變壓器的高、低壓繞組，其聯接方式都有星形（又稱Y形）聯接和三角形（又稱△形）聯接方式。當采用星形（Y形）聯接時，測得UAB與UA間相位角為30°（UAB超前UA相位角）；測得Uab與Ua間相位角為30°（Uab超前Ua相位角）。當三相負載或三相變壓器的低電壓繞組采用三角形（△11形）聯接時，Uab超前Ua，其相位角為60°。

7、如何用SFMG2000B數字雙鉗相位伏安表進行三相二元件有功電度表接線正確性的判斷？
       考慮到電流的進出和三相電壓相序，七條輸入線有48種組合，這48種中只有兩種是正確的，錯誤的有46種（其中不轉12種，順轉數字不準有10種，反轉有12種，隨COSφ變化，時順轉、時反轉的有12種）。使用該相位表能方便的讀測相位關系，判斷出兩種正確的接線。即測取UAB與IA相位角等于φ1，UCB與IC相位角等于φ2（是電壓超前電流的相角），若φ1-φ2=±300°，則接線正確。

8、如何用SFMG2000B數字雙鉗相位伏安表進行估斷電度表運行的快慢？
       根據公式：T=3600n/NP（秒），先計算出電度表轉n圈時所用的理論時間T。式中：P—測定時電度表的負載功率（KW）；N—電度表的常數（轉/KWH），標在電度表表盤上，然后測出電度表轉n轉時，實際所用時間t，比較t與T就可判斷電度表運行快慢。

9、如何用SFMG2000B數字雙鉗相位伏安表進行漏電流的測量？
       該相位表具有極高的電流分辯率，可作漏電流表使用。
       i.對于兩相設備，當設備不漏電時，兩線電流大小相等，方向相反，兩線電流之和為零，如果讓兩條線同時經鉗口通過，則儀表電流顯示為零。如果有漏電，則兩線電流不等，這時相位表電流示數即為漏電流。
       ii.對于三相三線設備，當設備不漏電時，三相線電流之和應為零，如果讓三條線從鉗口通過，則相位表電流正常顯示應為零；如果有漏電，則相位表電流示數為漏電流數。
       iii.對于三相四線設備，當設備不漏電時，四線電流之和為零，如果讓四條線從鉗口通過，則相位表電流正常顯示應為零；如果有漏電，則相位表電流示數為漏電流數。

數字雙鉗相位伏安表的妙用

       關鍵詞：相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表

       數字雙鉗相位伏安表是一種具有多種電量測量功能的便攜式儀表。該表最大特點是可以測量?jī)陕冯妷褐g、兩路電流之間及電壓與電流之間的相位和工頻頻率。

一、主要技術指標

       1.量程

       ◆ 相位：0-360°

       ◆ 電壓：0-200V/500V

       ◆ 電流：0-200mA/2A/10A

       2.基本誤差（在參比條件下的準確度）

       ◆參比條件：

       ◆  相位：1.0級

       ◆  電壓：

       ◆ 電流：

       3. 輸入阻抗

       ◆  電壓測量時各檔為2MΩ

       ◆ 相位測量時，電壓輸入阻抗>500KΩ

二、使用方法舉例
       本數字雙鉗相位伏安表除了能夠直接測量交流電壓值、交流電流值、兩電壓之間、兩電流之間及電壓、電流之間的相位和工頻頻率外，還具有其他測量判斷功能。
       1.感性電路、容性電路的判定
       將被測電路的電壓從U1端輸入、電流經卡鉗(鉗型電流互感器)從I2插孔輸入，測量其相位。若測得相位小于90°，則電路為感性；若測得的相位大于270°，則電路為容性。
       2.三相電壓相序的測量
       將UAB(或UAO)電壓從U1端輸入，UBC(或UBO)電壓從U2端輸入，測量其相位角Φ。若Φ=120°，則為正相序；若Φ=240°，則為負相序。
       3.檢查變壓器的接線組別
       我國電力變壓器采用Y/YO-12，YO/Δ-11，Y/Δ-11三種接線組別。當采用Y/YO-12接法時，UAB與Uab同相，測量其相位角為0°或360°；當采用YO/Δ-11或Y/Δ-11接法時，Uab與UAB間相位角為30°，即Uab超前UAB相位30°(腳標A、B表示高壓繞組端，a、b表示低壓繞組端；O表示有中線聯接)。
       4.三相二元件有功電能表接線正確性判斷
       考慮到電流的進出和三相電壓相序、七條入線有48種組合；這48種中只有兩種是正確的，其余46種是錯誤的。使用本儀表能方便的讀測相位關系，判斷出兩種正確的接線，即測取UAB與IA相位角等于Φ1，UCB與IC相位角等于Φ2，Φ1-Φ2=±300°。
       5.估計判斷電能表運行的快慢
       在現場，根據公式：T=3600n/NP(秒)，計算理論時間，測定運行中的電能表是快還是慢。
       式中P為測定時加于電能表的功率(kW)，P=UICOSΦ；
       N為電能表的常數(轉/kWh)：
       n為計算理論時間所取的轉數；
       T為理論時間。
       電能表快慢由T-t確定。t為電能表轉n轉時，實際所用的時間。

三、結束語
       本數字雙鉗相位伏安表具有體積小，重量輕，結構簡單，操作方便，使用電池供電，數字顯示測量結果，攜帶方便等優點，對測量三相電路具有很強的功能，是電力部門、工廠和礦山、石油化工、冶金系統正確把握電力使用情況，進行二次回路檢查的理想儀表。
