雷電沖擊電流發生器技術簡介
發布日期：2020-09-26 點擊：1539次
【產品簡介】

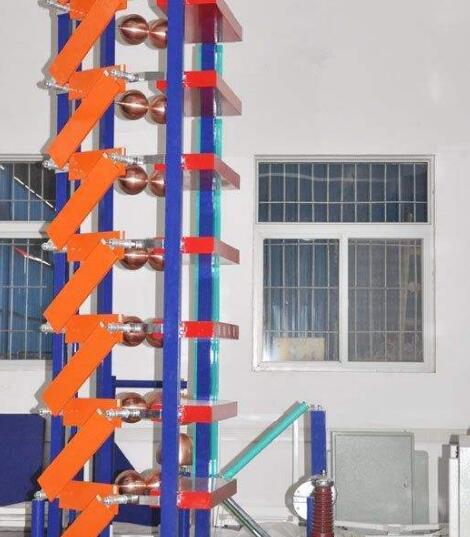

電波沖擊電流發生器是一種產生模擬雷電流波形的沖擊電流發生器。由于電流發生沖擊器波形、最大電流、功能組合和試品種類等都有所不同，所以設備結構都有所不同，一般小型的為臺式儀器，中型為柜式，大型為分體式。
國際電工委員會（IEC）標準推薦兩種類型的沖擊電流波形。一種波形具有迅速上升的波前，達峰值后以近似指數波形或強阻尼的正弦波形衰減到零，整個過程十至數十微秒。這種沖擊電流波形用以模擬雷電流。另一種波形近似矩形，整個過程數百至數千微秒，這種沖擊電流波形用以模擬操作波電流。
【產品特征】
1、回路電感小，并采取帶阻濾波措施，在大電容量負載下能產生標準沖擊波，負載能力大。
2、電壓利用系數高，雷電波和操作波分別不低于85%和80%。
3、調波方便，操作簡單，同步性能好，動作可靠。
4、采用恒流充電自動控制技術，自動化程度高，抗干擾能力強。
【產品參數】
充電電壓 整定范圍 0 ~ 100kV
工作范圍 20 ~ 100kV
整定偏差 ≤ ±1%
不穩定度 ≤ ±1%
整定分辨 0.1kV
充電時間 整定范圍 30~180s
整定分辨 1s
報警時延 2s
加壓次數 整定范圍 1~999
保護設定 過流保護值 可設定
過壓保護值 可設定
動態充電保護 可設定
觸發脈沖 大于15kV，上升時間小于100ns，極性可切換
輸出沖擊穩定性 大于99%
