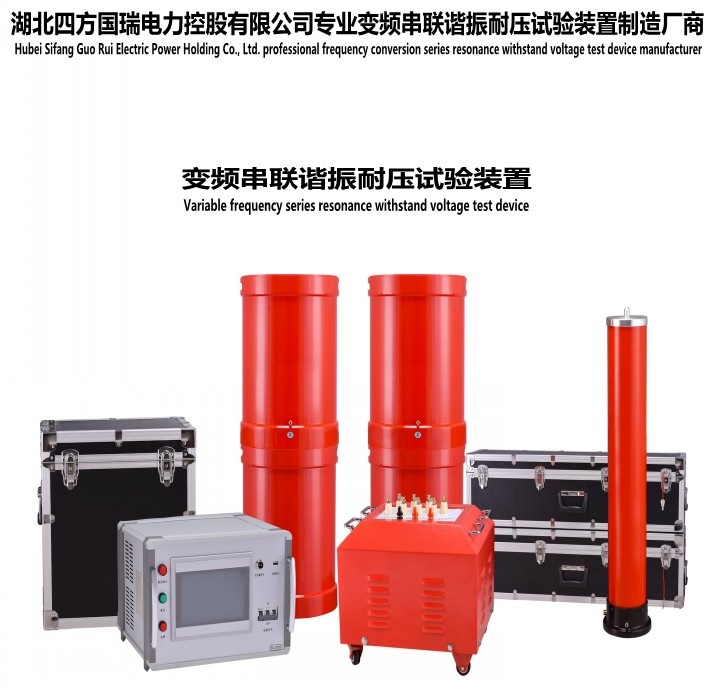

324kVA/270kV變頻串聯諧振試驗裝置技術方案
發布日期：2020-10-17 點擊：3318次
一、 被試品對象及試驗要求：
1、35kV/240mm2電纜1.5km的交流耐壓試驗，電容量≤0.27uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/63000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV，試驗時間1min。
3、110kV開關、互感器、GIS的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓265kV，試驗時間1min。
工作環境
1. 環境溫度：－100C –50 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；
二、 裝置主要技術參數及功能：
1. 額定容量：324kVA；
2. 輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz；
3. 額定電壓： 90kV；270kV；
4. 額定電流： 3.6A；1.2A；
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波；
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行60min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. 測量精度：系統有效值1.5級
