調感式工頻串聯諧振耐壓試驗 36kVA/24kV 技術方案

發布日期：2020-10-20　點擊：3428次

一、 滿足試品范圍

1、 水輪發電機工頻交流耐壓試驗,0.072uF≤單相對地電容量≤0.18uF,開口電壓10.5V，試驗電壓不超過24kV，試驗時間1min。

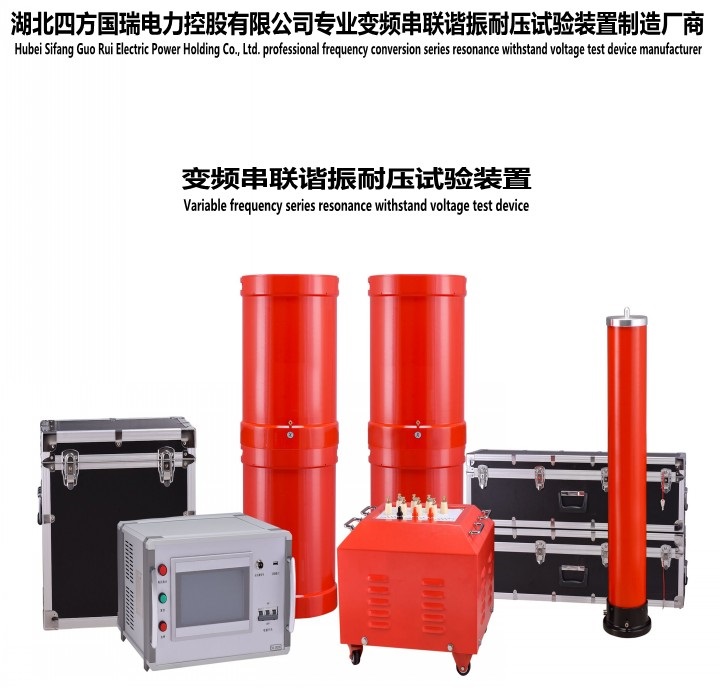

二、 裝置主要組成

三、 主要功能及特征

調感式工頻串聯諧振耐壓試驗裝置，采用調節電抗器電感量的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

我公司調感式工頻串聯諧振耐壓試驗裝置主要功能及其技術特點：

a) 反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷，湖北四方國瑞電力技術工程師溫馨提示：在試驗現場，操作高壓耐壓設備時，一定要注意用電安全。

b) 體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員的操作。

c) 調感諧振裝置的主要功能有：

（1）電抗器鐵芯間隙直讀功能：本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

（2）耐壓時間到自動降壓功能：耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓

零位合閘、零起升壓功能：具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

2．過流保護功能：系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

3. 過壓及被試品閃絡保護功能：本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

4.各試驗數據實時監測功能：可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。
