串聯諧振試驗裝置在對110kv電力變壓器短路故障的分享
發布日期：2021-02-20 點擊：3059次
用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
串聯諧振試驗裝置在對110kv電力變壓器的故障檢測中，經常會遇到很多棘手的問題，讓工作者束手無策，下面為大家?guī)?lái)一些常見的案例，主要有以下檢測項目。

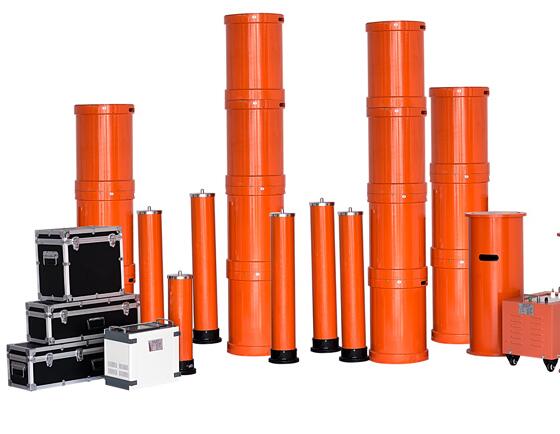

串聯諧振耐壓裝置
變比試驗
串聯諧振試驗裝置在變比試驗中，如果雙繞組變壓器的繞組出現了匝間短路的故障，匝間短路的繞組直流電阻變小，比其它同類兩相繞組電阻??；一次（二次）繞組匝間短路，變比會變小（變大）。在電阻值變小后，若高壓線圈短路則變比值變小，若低壓線圈短路則變比值變大。
繞組變形試驗
串聯諧振試驗裝置對變壓器進行高頻電壓通電，其中的繞組都可以成為由曲線電阻，電容，以及電感等組成的線性雙口網絡，繞組發生變形的話，會造成參數的變化，以至于網絡傳遞函數的額極值點和零點發生變化，通過使用頻率分析法，可以檢驗變壓器的繞組變形狀況。串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。
繞組直流電阻檢測
直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，通常用變壓器直流電阻測試儀可快速檢測出故障，如：接頭接觸不良，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。
油色譜試驗
在一般的情況下，串聯諧振試驗裝置檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分?jǐn)?shù)進行相關檢測。變壓器中的固體絕緣材料受熱或是經過電弧放射的影響之后，會有乙炔氣體產生，氫氣是因?yàn)榻^緣油或是絕緣材料受到電弧影響之后產生的。串聯諧振試驗裝置對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。兩種氣體的超標，使得保護裝置發出了保護動作信號，在對變壓器進行輕瓦斯試驗，試驗表明動作信號準確，進一步驗證了短路故障是因?yàn)樽儔浩鞯膬?nèi)部放電導致的。
介質損耗試驗
串聯諧振試驗裝置還可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系。
串聯諧振試驗裝置是一款多用功能型電力測試儀器，主要針對10kv、35kv電纜、35kv主變、母線、開關、絕緣子等電氣主設備的交流耐壓試驗設計制造。串聯諧振試驗裝置是電力工作者不可或缺的主導產品。
