35kV電纜用串聯諧振耐壓試驗裝置如何接線試驗(帶接線圖)
發布日期：2021-02-24 點擊：973次
湖北四方國瑞電力控股有限公司為大家解答：35kV電纜用串聯諧振耐壓試驗裝置如何接線試驗？根據國家新試驗標準，35kV及以上電力電纜交接試驗需要做1小時耐壓實驗。赫茲電力新產品已經和國家標準同步更新，現對長時間試驗的接線和配置做簡要說明,即先將諧振裝置的電抗器串聯后將諧振裝置的電抗器并聯。http://www.pppei.cn/cp_show_10195.html湖北四方國瑞電力
35kV電纜用串聯諧振耐壓試驗裝置接線圖如下：
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
在2006年DL/T596 電力設備預防性試驗規程新增交流耐壓試驗，其中電纜交流耐壓試驗，Q/GXD 126.01-2006《電力設備交接和預防性試驗規程》已明確在電力電纜的交接試驗、預防性試驗中，優先采用交流耐壓試驗作為質量判定的依據，國內應用的二種交流耐壓試驗技術有：串聯諧振耐壓試驗(GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中18.0.5條表18.0.5之規定)，和0.1Hz超低頻耐壓試驗 （已敷設的額定電壓U0/U 為6/10kV，12/20kV 和18/30kVPVC 絕緣，XLPE 絕緣或油紙絕緣電力電費的試驗）。

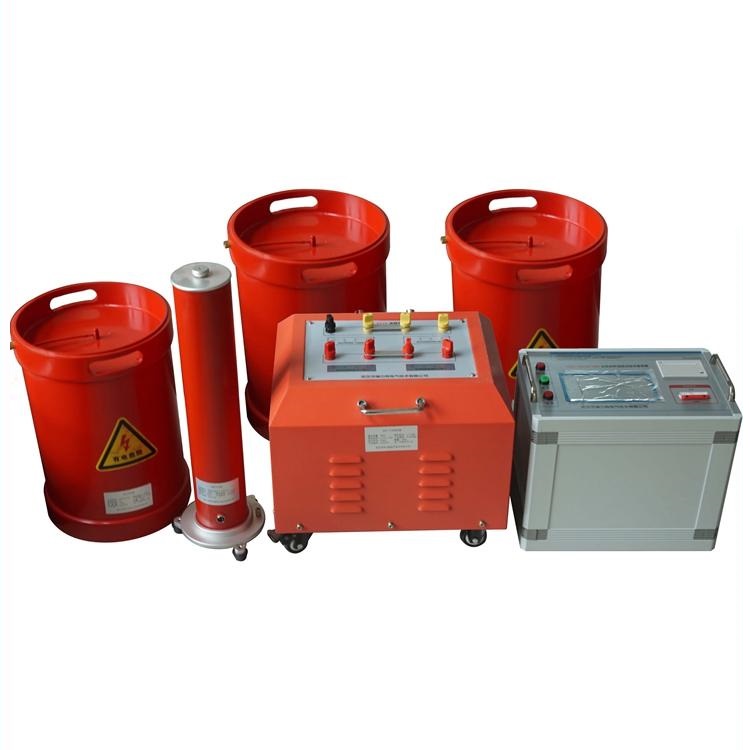

湖北四方國瑞電力串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。
目前國內電力35kV電力電纜耐壓試驗中：湖北四方國瑞電力串聯諧振耐壓試驗、湖北四方國瑞電力0.1Hz超低頻耐壓試驗、ZGF直流耐壓試驗三種技術并存，應用廣泛的是串聯諧振耐壓試驗，0.1Hz超低頻耐壓試驗除了南網有明確規定外，其他區域廣受專業電力電纜耐壓試驗者采用，直流耐壓試驗?zāi)壳皟H在少量用電企業使用。http://www.pppei.cn/cp_show_10195.html湖北四方國瑞電力
