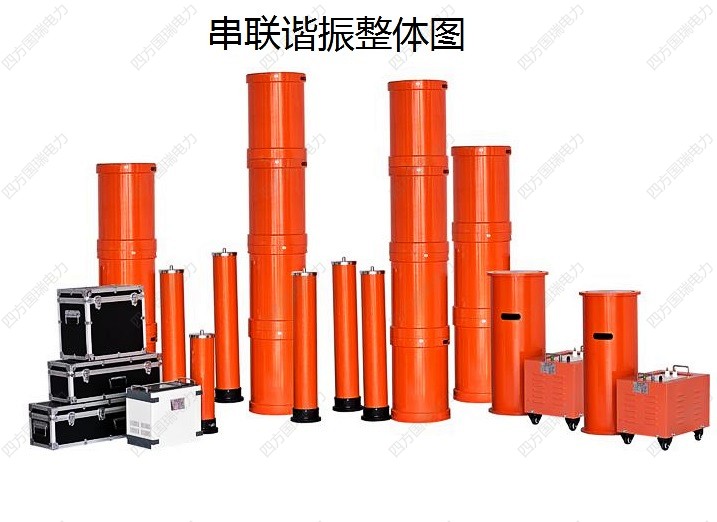

變頻串聯諧振裝置的特點你都清楚嗎？
發布日期：2021-03-12 點擊：3183次
1、操作簡單：自動試驗（自動尋找諧振點和自動升壓）和手動試驗（手動尋找諧振點和手動升壓）兩 種模式適應不同試驗要求。
2、能整定試驗電壓、調頻范圍、保護電流、加壓時間的設置。
3、自動模式：只需要設定試驗電壓和時間；設備自動精.準調頻、調壓；完成試驗保存數據。
4、具有接地及閃絡保護功能。在試品發生閃絡時，或其他原因造成的諧振回路突然失諧，變頻控制電 源立即自動快速切斷輸出，并顯示保護類型和閃落電壓值；
5、能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定。
6、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注， 機械強度高，電氣絕緣性能好，美觀可靠。
7、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；單相220V或是三相380V輸入電源通用， 方便現場取電。
8、配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，x價比高。
串聯諧振耐壓設備的優點
以下是串聯諧振耐壓設備在電力系統應用中的一些優點：
1、所需電源系統容量可以大大減小。變頻串聯諧振裝置采用試驗產品的諧振電抗器和電容諧振產生高 電壓大電流。在整個系統中，電源只需要提供系統中消耗的部分有功功率。因此，測試所需的電源功率僅為 測試容量的1/Q。
2、改善企業輸出工作電壓的波形。諧振電源是一種諧振濾波電路，可以改善輸出電壓波形的失真，獲 得良好的正弦波形，有效地防止樣品的諧波峰值擊穿。
3、設備的重量和體積可以大大增加減少。串聯諧振電源不僅省去了笨重的大功率調壓裝置和普通大功 率工頻試驗變壓器，而且諧振勵磁電源只需1/Q的試驗容量，大大減輕了系統的重量和體積，一般是普通試 驗裝置的1/3-1/5。
4、防止大的短路計算電流燒傷進行故障點。在串聯諧振狀態下，當樣品的絕緣薄弱擊穿時，電路立即 失諧，環路電流迅速下降到正常測試電流的1/Q。而并聯諧振或者進行試驗研究變壓器工作方式做耐時，電流可以立即開始上升幾十倍，兩者之間相比，短路電流，電流相差數百倍。因此，系列共振 能有效地發現絕緣弱點，無大短路電流燒壞故障點的風險。
