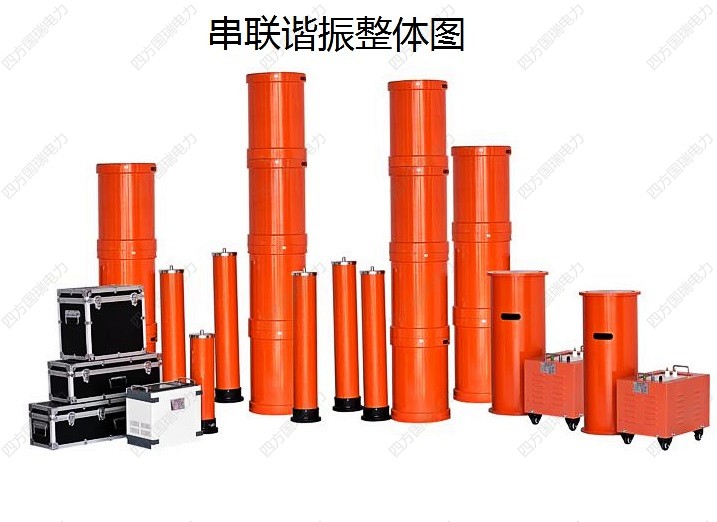

MHXZ-H系列CVT檢驗用諧振升壓裝置
發布日期：2021-03-12 點擊：3393次
MHXZ-H系列CVT檢驗用諧振升壓裝置 產品介紹
CVT檢驗用諧振升壓裝置適用于35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓。隨著CVT（電容式電壓互感器）技術的不斷成熟， CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02uF，因此，該CVT檢驗用諧振升壓裝置利用串聯諧振的原理，采用了無極手動調感的技術以及節電抗器串聯的方式，使得所需電源、試驗設備體積和重量大幅下降，且接線操作簡單，多節電抗器串聯方式，便于現場試驗，是電力計量、高壓測試專業的首選裝置。
MHXZ-H系列CVT檢驗用諧振升壓裝置 產品特征
1，MHXZ-H系列CVT檢驗用諧振升壓裝置輸出電壓電流波形良好，失真度小于0.5%
2，所需電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60
3，不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞
4，CVT檢驗用諧振升壓裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構， 體積小，重量輕，接線簡單，特別適合現場使用。
MHXZ-H系列CVT檢驗用諧振升壓裝置 產品別稱
變頻串聯諧振、CVT諧振、串聯諧振、調頻串聯諧振、CVT檢驗用諧振升壓裝置
技術參數
1、額定輸出電壓 0～360 kV (AC有效值)及以下
2、輸出頻率 50Hz
3、諧振電壓波形 正弦波，波形畸變率≤1%
4、滿負載工作時間 連續工作時間1min
5、系統品質因數 10-40
