HN-BPXZ系列變頻串聯諧振裝置
發布日期：2021-03-12 點擊：5203次
HN-BPXZ系列變頻串聯諧振裝置 產品介紹

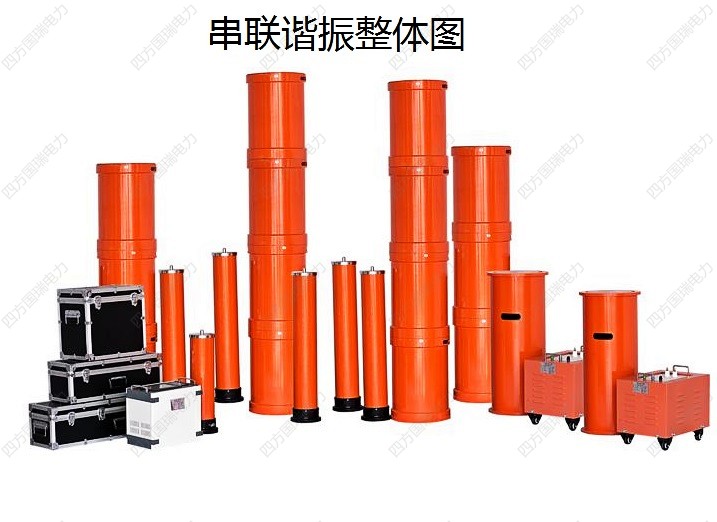

變頻串聯諧振主要由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。變頻串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
HN-BPXZ系列變頻串聯諧振裝置 產品特征
1，采用220V或380V單相電源，方便現場取電，對現場電源要求低
2，體積小，重量輕，一般為普通試驗裝置的1/3-1/5
3，特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷
4，大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等
5，符合國標要求有監測峰值功能，可實時監測高壓試驗波形
6，主要應用：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機 的交流耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗
HN-BPXZ系列變頻串聯諧振裝置 產品別稱
變頻串聯諧振交流耐壓試驗裝置、工頻耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻串聯諧振、調頻諧振、調頻串聯諧振交流耐壓試驗裝置
技術參數
1、諧振電壓波型：正弦波，波形畸變率＜1.0%
2、輸出頻率：30～300Hz
3、品質因素：30～90
4、工作制：滿功率輸出下，連續工作時間60min
5、 環境溫度：－10℃～+50℃
6、輸入工作電源：?jiǎn)蜗?80/220V±10%，工頻50Hz±5%
7、相對濕度：＜95%，無凝露狀況
8、適用范圍：
1）電纜變頻諧振裝置；
2）發電機工頻耐壓試驗裝置；
3）變電站電氣設備交流耐壓試驗裝置；
4）CVT檢驗用諧振升壓裝置。
基本型號
適用范圍（10kV、35kV、110kV、220kV、500kV電壓等級變電站電氣設備交流耐壓試驗，
試驗頻率：30～300Hz）
變頻源
揩振電抗器
激勵變壓器
電容分壓器
適用范圍
HNXZ-50/50/25
3kW
25kV/1A
兩臺（干式）
3kVA
（干式）
50kV
1000kVA及以下10kV電力變
10kV開關、母線、PT/、CT等
10kV（300 mm2）電纜≤1km
HNXZ-108/108/27
5kW
27kV/1A
四臺（干式）
5kVA
（干式）
110kV
31500kVA及以下35kV電力變
35kV開關、母線、PT、CT等
10kV（300 mm2）電纜2km
35kV（300 mm2）電纜0.5km
HNXZ-200/200/50
10kW
50kV/1A
四臺（干式）
10kVA
（干式）
200kV
50000kVA及以下110kV 電力變
110kV GIS、PT、CT等（預防性試驗）
35kV（300 mm2）電纜≤1.0km
10kV（300 mm2）電纜≤2.0km
HNXZ-270/270/45
15kW
45kV/1A
六臺（干式）
15kVA
（干式）
300kV
50000kVA及以下110kV 電力變
110kV GIS、開關、PT、CT等
35kV（300 mm2）電纜≤1.2km
10kV（300 mm2）電纜≤3km
HNXZ-800/400/50
30kW
50kV/2A
八臺（干式）
30kVA
（干式）
400kV
80000kVA及以下220kV電力變
50000kVA及以下110kV電力變
220kV GIS、PT、CT、
110kV開關、GIS、PT、CT、等
35kV（300 mm2）電纜≤2km
110kV（400 mm2）電纜≤0.7km
100kV/2A
四臺（油浸式）
30kVA
（油浸式）
HNXZ-1600/800/200
60kW
200kV/2A
四臺（油浸式）
60kVA
（油浸式）
800kV
80000kVA及以下220kV電力變
50000kVA及以下110kV電力變
500kV GIS、PT、CT等
220kV開關、GIS、PT、CT等
110kV（400 mm2）電纜≤1.5km
220kV（400 mm2）電纜≤1.0km
