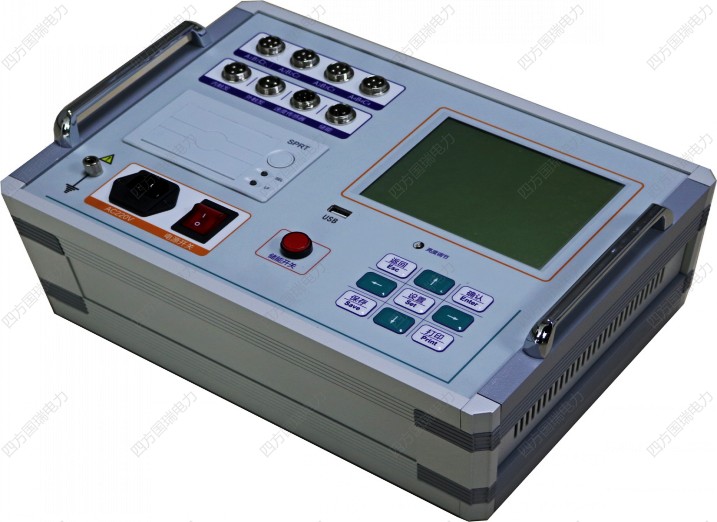

GKC-12FB 真空斷路器機械特性測試儀
發布日期：2021-03-12 點擊：3448次
GKC-12FB 真空斷路器機械特性測試儀產品特征
1. 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3. 真空斷路器機械特性測試儀機內可存儲50組測試結果。
4. 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。
5. 儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6. 真空斷路器機械特性測試儀機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。
7. 本儀器可進行電動和手動分合測試。
8. 真空斷路器機械特性測試儀可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9. 重合閘試驗，可做合分、分合，分合分等參數測量。
10. 真空接觸器（單線圈）參數測量。
|
時間測量 |
12路 |
| 固有分閘（合閘）時間 | |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 測試范圍：0.01ms~15000ms 準確度：0.5%±2個字 | |
| 速度測量：剛分（剛合）速度 指定時間段（行程段或角度段） 平均速度 | |
| 測速范圍 | 1mm傳感器0.01~25.00m/s 0.1mm傳感器0.001~2.50m/s |
| 360°角度傳感器0.01~25.00m/s | |
| 行程范圍 | 動觸頭行程（行程） 接觸行程（開距） 超程 |
| 傳感器測量范圍 | 直線傳感器50mm，分辨率：0.1mm，行程0.1~50mm |
| 直線位移傳感器300mm，分辨率：0.1mm，行程10~300mm（選配） | |
| 直線位移傳感器500mm，分辨率：1mm，行程10~500mm（選配） | |
| 360線傳感器：360°，分辨率：0.25°，行程1mm~1000mm | |
| 電流測量范圍 | 0~15A，分辨率：0.01A，顯示電流值為線圈電流最大值 |
| 顯示屏 | 320*240液晶屏，對比度可調 |
| 數據存儲 | 可存儲100組測量數據 |
| 打印機 | 高速熱敏打印機GB1984-2003 |
| 儀器電源 | AC/DC 220V±10%；50Hz±2% |
| 直流電源 | 輸出電壓：20-260V連續可調，≤15A（短時） |
| 外觸發電壓 | AC/DC10-300V,電流≤120A |
| 儲能電機電源 | 輸出電壓：25V~265vl連續可調，輸出電流：≤15A（短時） |
| 主機體積 | 360*250*140mm |
| 使用環境 | -10℃~+50℃ |
| 相對濕度 | ≤90% |
