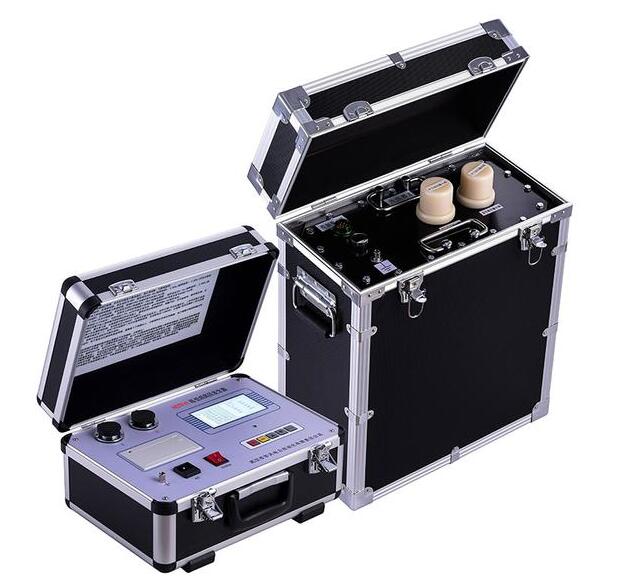

HYCDP-H 超低頻發生器
發布日期：2021-03-15 點擊：3577次
超低頻發生器實際上是工頻耐壓試驗的一種替代方法。對大型發電機、電纜等試品進行工頻耐壓試驗時，可以代替大容量諧振變壓器。華意電力超低頻高壓發生器接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。
超低頻高壓發生器是進行超低頻交流耐壓試驗的高壓測試裝置，本裝置適用于電力部門和工礦企業在現場對聚乙烯、交聯聚乙烯塑料電纜及其他高壓電氣設備進行絕緣耐壓試驗。本裝置相對于直流耐壓試驗具有較小的破壞性且與交流工頻耐壓具有等效性。
從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的效果，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗。
產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置。
HYCDP-H 超低頻發生器技術參數 Technical Parameter
1、輸入電壓：220V ±10% 50HZ ±1%；
2、環境溫度：0～40℃；
3、相對濕度：≦90%；
4、輸出電壓：0～40KV 0～70KV；
5、輸出頻率和帶載能力：0.1HZ時 1.1μF 0.05HZ時 2.2μF 0.02HZ時 5.5μF；
6、電壓表準確度：≦3%；
7、電流表準確度：≦5%；
30kV附件清單：
序號
名稱數量10.1Hz/30kV控制箱
1臺
20.1Hz/30kV升壓器
1臺30.1μF/30kV并聯電容
1臺430kV高壓輸出線
1根5并聯電容高壓連接線
1根6專用控制電纜
1根7電源線
1根8接地線
1套970kV放電棒
1根1010A電源保險管
10只11打印紙
2卷12使用說明書
1份13合格證
1份14
出廠檢驗報告
1份
50kV附件清單：
序號
名稱數量10.1Hz/50kV控制箱
1臺
20.1Hz/50kV升壓器
1臺30.1μF/50kV并聯電容
1臺450kV高壓輸出線
1根5并聯電容高壓連接線
1根6專用控制電纜
1根7電源線
1根8接地線
1套970kV放電棒
1根1020A電源保險管
10只11打印紙
1卷12使用說明書
1份13合格證
1份14
出廠檢驗報告
1份
80kV附件清單：
序號
名稱數量10.1Hz/80kV控制箱
1臺
20.1Hz/80kV升壓器
2臺30.5μF/80kV并聯電容
1個430kV高壓輸出線
1根580kV高壓輸出線
1根6
I號和II號升壓器高壓連接線
1根7并聯電容高壓連接線
1根8專用控制電纜
2根9電源線
1根10接地線
1套11140kV放電棒
1根1225A電源保險管
10只13打印紙
1卷14使用說明書
1份15合格證
1份16
出廠檢驗報告
1份
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多四方國瑞電力產品信息請進入產品中心。服務熱線：027-61903638 手機13871319625
HYCDP-H 超低頻發生器特點優勢 Selection Reference
1、超低頻高壓發生器采用最新的變頻技術產生的超低頻信號，高壓輸出功率大；
2、超低頻高壓發生器體積小、重量輕、攜帶方便；
3、超低頻高壓發生器具有電源過流、高壓過流、油箱過熱等保護功能；
4、設置有輸出調頻裝置，其輸出頻率可分別調整為0.1、0.05和0.02HZ適應；
5、不同規格型號電纜和電氣設備高壓試驗的需要；
6、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確；
7、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms；
8、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms；
9、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻；
10、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應；
