5kVA/50kV工頻耐壓試驗裝置的技術指標
發布日期：2021-04-24 點擊：3349次

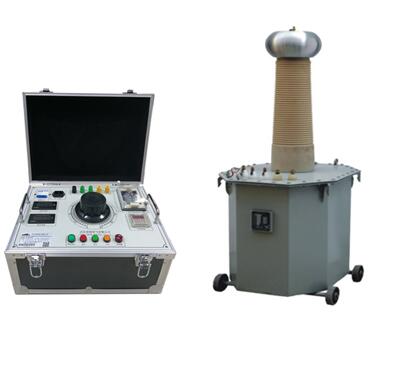

5kVA/50kV工頻耐壓試驗裝置是在同類產品SFYDJ型高壓試驗變壓器的基礎上，按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種輕型試驗變壓器產品，本系列產品具有體積小、重量輕、結構緊湊、攜帶方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中必不可少的儀器。
5kVA/50kV工頻耐壓試驗裝置工作原理
5kVA/50kV工頻耐壓試驗裝置為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流220V電壓(10KVA以上為380V)接入電源控制箱(臺)，經電源控制箱(臺)內自藕調壓器(50KVA以上調壓器外附)調節0~200V(10KVA以上0~400V)電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
5kVA/50kV工頻耐壓試驗裝置產品結構
5kVA/50kV工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
5kVA/50kV工頻耐壓試驗裝置技術指標
1、使用環境條件
環境溫度不高于+40℃、不低于—20℃;
空氣相對濕度不大于90%;
海拔高度不超過3500米;
2、工作電壓
電源控制箱(臺)輸入電壓為工頻220V或380V、相對誤差不超過±10%;(具體使用電壓根據用戶所定試驗變壓器規格選取)
3、工頻耐壓試驗裝置額定參數;
工頻耐壓試驗裝置的選擇
其高壓側額定電壓應不小于被試品的試驗電壓，額定電流不小于被試品的電容電流。
被試品的電容電流和試驗變壓器所需容量計算公式為：
I=2π f Cx U × 10 -6
U I=2π f Cx U 2 × 10 -9
式中 I — 被試品電容電流，A ; f — 電源頻率， Hz;
Cx — 被試品電容量，μF ; U — 試驗電壓有效值，V;
Se — 試驗變壓器所需額定容量， KVA
被試品電容量Cx可由交流電橋測出。
