接地電阻測試儀是什么要怎么接線
發布日期：2021-06-20 點擊：3375次
最初人們對接地電阻的測量是用伏安法，這種實驗是非常原始的，用安培計、伏特計的測量方法，在測定電阻時須先估計電流的大小，選出適當截面的絕緣導線，在預備實驗時可利用可變電阻R調整電流，當正式測定時，則將可變電阻短路，由安培計和伏特計所得的數值可以算出接地電阻。
伏安法測量地阻有明顯不足之處，煩瑣、工作量大，試驗時，接地棒距離地極為20～50m，而輔助接地距離接地至少40～100m，另外受外界干擾影響極大，在強電壓區域內有時簡直無法測量。

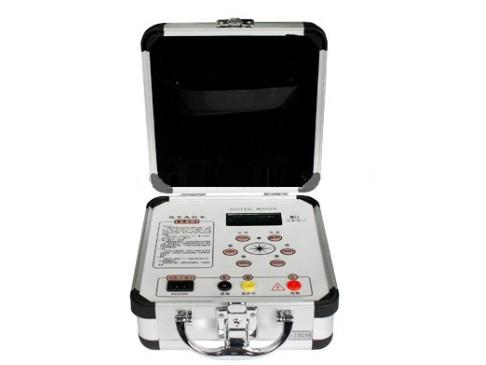

20世紀五六十年代前蘇聯的E型搖表代替了伏安法，攜帶方便，又是手搖發電機，因此工作量比伏安法簡單，20世紀70年代國產接地電阻儀問世，如：ZC-28，ZC-29，無論在結構、體積、重量、測量范圍、分度值、準確性，都要勝于“E”型搖表，因此，相當一段時間內接地電阻儀都以上海六表廠生產的ZC系列為典型代表，上述儀器由于手搖發電機的關系，精度也不高，20世紀80年代數字接地電阻儀的投入使用給接地電阻測試帶來了生機，雖然測試的接線方式同ZC系列沒什么兩樣，但是其穩定性遠比搖表指針式高得多。
而真正接地電阻儀的一個創舉是在20世紀90年代鉗口式地阻儀的誕生，它打破了傳統式測試方法，如福祿克公司生產的GEO30鉗式接地電阻測試，其最大特點是不必輔助地棒，只要鉗住接地線或接地棒就能測出其接地電阻，上述地阻測試儀屬單鉗口形式，具有的快速測試、操作簡單等優點，但也存在精度不高的缺點，特別是接地電阻在小于0.7Ω以下，無法分辨，單鉗口式地阻儀主要用于檢查在地面上相連的多電極接地網絡，通過環路地阻查詢各接地電阻測量，ETCR2000雙鉗口接地電阻儀測量范圍和精度相比GEO30均有所提高，比較完善地結合了傳統伏安法測量的特點與鉗口法新技術原理，再運用先進的計算機控制技術，從而成為當代首屈一指的智能型接地電阻測量儀，它具有精度高，功能齊全，操作簡便的特點，可廣泛應用于電力電信系統、建筑大樓、機場、鐵路、油槽、避雷裝置、高壓鐵塔等接地電阻測量，目前在國內郵電、電力、航空等行業都進行了配置。
接地電阻測試儀正確接線：
材料:兩根接地棒，一根40M接地線，一根20M接地線，一根5M的連接線，一個接地電阻搖表：
1、拆開接地干線與接地體的連接點，或拆開接地干線上百所有接地支線的連接點，
2、將兩根接地棒分別插入地面400mm深，一根離接地體40m遠，另一根離接地體20m遠，
3、把搖表置于接地體近旁平整的地方，然后進行接線，（1）用一根連接線連接表上接線樁度E和接地裝置的接地體E′，（2）用一根連接線連接表上接線樁C和離接地體40m遠的的接地棒C′，（3）用一根連接線連接表上接線樁P和離接地體20m遠的接地棒P′，
4、根據被測接地體的接地電阻要求，調節好粗調旋鈕（上有三檔可調范圍），
5、以約120轉/分鐘的速度均勻地?fù)u動搖表，內當表針偏轉時，隨即調節微調撥盤，直至表針居中為止，以微調撥盤調容定后的讀數，去乘以粗調定位倍數，即是被測接地體的接地電阻，例如微調讀數為0.6，粗調的電阻定位倍數是10，則被測的接地電阻是6Ω，
6、為了保證所測接地電阻值的可靠，應改變方位重新進行復測，取幾次測得值的平均值作為接地體的接地電阻。
