DAXZ-BP發電機變頻交流耐壓試驗裝置
發布日期：2021-08-01 點擊：3526次
串聯諧振簡介
型號：DAXZ-BP
名稱：交流耐壓試驗、發電機交流耐壓試驗、發電機耐壓試驗裝置
英文名稱：Generator Resonance Test System
適用對象：主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計。

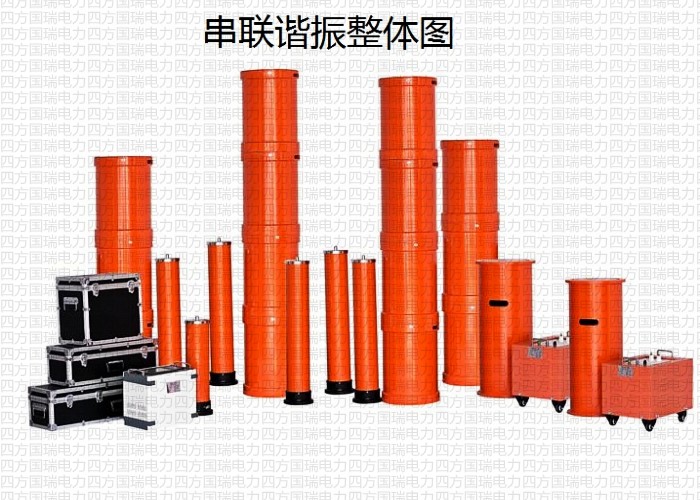

裝置組成：發電機交流耐壓試驗裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置 的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。
串聯諧振別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置、發電機耐壓試驗裝置、電動機交流耐壓試驗裝置、發電機定子交流耐壓試驗系統、10KV交直流耐壓實驗設備、發電機定子交流耐壓試驗系統、變頻串聯諧振、變頻串聯諧振耐壓試驗裝置、工頻耐壓試驗裝置
串聯諧振功能
1、發電機交流耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
技術參數
發電機變頻交流耐壓諧振試驗參數請以產品使用說明書或合同為準，如您有相關疑問，歡迎留言
額度輸出電壓 0～50kV(AC有效值)及以下 輸出頻率 45～65Hz 諧振電壓波形 純正弦波，波形畸變率≤1.0% 工作制 滿功率輸出下，一般連續工作時間5min 品質因素 10～40 頻率調節靈敏度 0.1Hz，不穩定度＜0.05% 最大試驗容量 5000kVA及其以下 工作電源 220V或380V±10%，工頻50Hz±5%系列產品配置及適用范圍：產品型號名稱適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz)控制臺電抗器激勵變壓器分壓器適用對象DAXZ-BP-100/5010kW/220V50kV/1A一臺10kW/5kV50kV/500pF發電機0.07～0.13uF
10kV電纜(300mm2)≤1.0km50kV/1A一臺DAXZ-BP-150/5015kW/380V50kV/1.5A一臺15kW/5kV發電機0.13～0.2uF
10kV電纜(300mm2)≤1.5km50kV/1.5A一臺DAXZ-BP-225/5025kW/380V50kV/1.5A兩臺25kW/5kV發電機0.2～0.27uF
10kV電纜(300mm2)≤2.5km50kV/1.5A一臺DAXZ-BP-350/5030kW/380V60kV/2A兩臺30kW/5kV發電機0.27～0.33uF60kV/2A一臺電力系統常用發電機的電容量參考表：類別發電機型號生產廠家額定容量MW額定電壓kV相電容μF火力發電機T2-12-2 126.30.1TQ-25-2 26.30.19TBC-30 306.30.2TB2-30-2 306.30.2TQN-50-2 5010.50.209TB-50-2 5010.50.26TB-60-2 6010.50.25TQN-100-2 10013.80.234WT23S-083AF3 300150.29TB-320-2 320200.3T264/640 600200.368QF-30-2 306.30.1QF-60-2 606.30.234QF-60-2 6010.50.33QFS-125-2上海電機廠12513.80.08～0.12QFSN-200-2哈爾濱電機廠20015.750.19～0.21QFQS-200-2東方電機廠20015.750.1928～0.21QFS-300-2上海電機廠300180.16～0.2QFSN-300-2上海電機廠300180.18～0.2QFSN-600-2 600200.234ATB-2美國GE公司352230.268TBB-200-2前蘇聯20015.750.107TBB-500-2 500200.25TBB-320-2前蘇聯320200.31TBB-800-2 800240.252-105*234美國西屋公司600200.250WT23E-138ABB600220.253同步調相機TT-15-8 156.60.108TT-30-6 3010.50.2
附件清單
發電機變頻交流耐壓諧振試驗配件標準清單，請以產品說明書或合同為準，如果您發現產品清單信息不準確，歡迎糾錯
主機數量發電機交流耐壓試驗裝置(變頻調感)1套說明書1本合格證1個
