交流工頻耐壓試驗操作方法
發布日期：2021-08-30 點擊：3448次
一、操作方法
(1)將試驗變壓器與操作箱（套）及試驗對象及附件可靠連接。試驗變壓器外殼和控制臺必須可靠接地。試驗變壓器的高壓尾X端和測量繞組F端必須可靠接地。
(2)測試人員明確職責，清理現場人員（如有可能，拉起屏蔽網），并派專人監視和觀察測試對象的狀態。
(3)檢查穩壓器是否在零位，輸入電源是否正常。測試對象應清潔且絕對干燥。
(4)負載試驗前，一般應進行氣升試驗。即在測試產品未連接時，增加測試電壓以校準各種儀表并調整球隙。
(5)接通電源，緩慢升壓，密切關注各儀表，當電壓升至測試電壓時，開始計時，1分鐘后，迅速降壓，電壓降為零后，切斷電源，可更換測試產品或結束測試。
(6)在升壓或耐壓過程中，如發現下列異常情況，應立即降壓并切斷電源。停止測試，找出原因：
①電壓表的指針擺動的很人性化：
②發現絕緣被燒焦或冒煙；
③試品有異響。
二、全套工頻耐壓配件
(1)在工頻耐壓試驗中，Rl應根據變壓器的額定容量選擇。例如高壓側額定輸出為100-300mA時，可采用0.5-Ω/N（測試電壓）。水電阻常用作限流電阻。管子的長度可以考慮為150kV/m，管子的厚度應該有足夠的熱容量。（耐水液的配制方法：用吞服的蒸餾水加入適量的硫酸銅配制各種阻值）。
(2)球隙的設定值一般為測試電傾角的110%～120%。球隙保護電阻可選擇1Ω/V（測試電壓）。當電壓超過球隙設定值時，球隙放電。產品起到保護作用。
(3)在工頻耐壓試驗中，測得的低壓側電壓（儀表電壓）不是很準確。原因是由于試驗變壓器的漏抗，必然有電壓下降或容量上升，使被試品上的電壓偏低，高于或高于低壓側儀表上反映的電壓。為了準確測量施加在測試產品上的電壓，常在高壓側連接一個RCF阻容振蕩器來測量電壓。

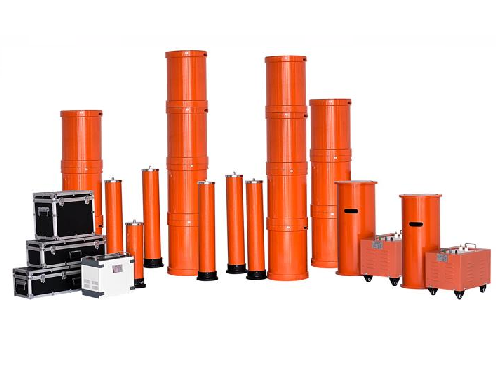

湖北四方國瑞電力專業生產串聯諧振（又稱工頻耐壓試驗設備），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
