交流諧振測試系統的串聯諧振和并聯諧振有什么區別
發布日期：2023-02-18 點擊：1042次

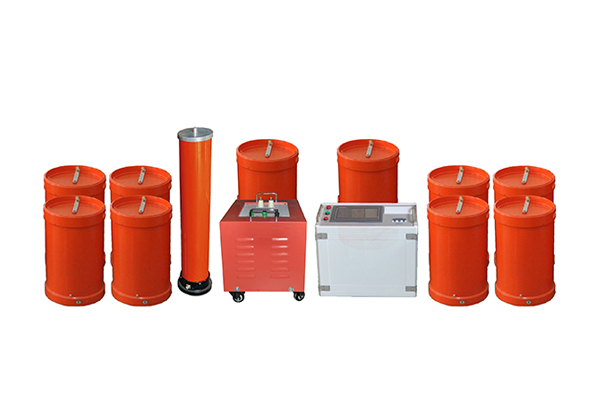

湖北四方國瑞電力控股有限公司研發生產的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
如何選擇串聯諧振裝置
區別1：負載共振方式不同。
串聯諧振和并聯諧振的負載諧振方式可分為串聯逆變器和并聯逆變器兩種。兩種先導保持的區別在于它們對沖擊電路的技術特性不同。串聯逆變器串聯使用L，R和C，而并聯逆變器使用L，R和C并聯。兩種類型的負載電路也為電源提供不同的阻抗率。串聯逆變器阻抗低，并聯逆變器阻抗高。當串聯逆變器為低阻抗時，需要電壓源電源，這導致整流和濾波直流電源端，必須連接到一個大的濾波電容器。當逆變器發生故障時會導致浪涌電流變大，造成保護困難。當并聯逆變器具有高阻抗時，需要由電流源供電，電流源需要在直流電源末端串起大型電抗器。但是當逆變器發生故障時，保護它更容易，因為電流受到大電抗的限制，影響不大。
區別2：輸入方式和電源模式不同
串聯逆變器的輸入為恒壓、恒壓源電源，并聯逆變器的輸入為恒流、恒流源電源。當串聯逆變器的輸入電壓恒定時：輸出電流接近正弦波，輸出電壓為矩形波，導頻保持電流始終為φ角，原因是晶閘管上的電流在歸零后轉換。當并聯逆變器的輸入電流恒定時：輸出電流為矩形波，輸出電壓接近正弦波，導頻保持負載電流在電壓之前總是φ角，因為轉換器在諧振電容器上的電壓超過零之前傳導。兩者都在容性負載狀態下工作。串聯逆變器為恒定電源供電。開關時，必須保證先關后開，避免逆變器上下橋臂分流引起的電源短路。這意味著需要一些時間才能關閉所有晶閘管和其他電力電子設備。引線電感從直流端到先導保持裝置上產生的感電位統稱為雜散電感，可能會損壞器件，因此應選擇合適的器件的浪涌電壓吸收電路。為了避免晶閘管因轉換器電容上的高電壓而受到影響，并保證連續負載電流，在關斷狀態下，快速二極管必須在晶閘管兩端并聯反轉。并聯逆變器是恒流電源。逆變器的晶閘管必須先打開，然后再關閉。也就是說，有必要確保所有晶閘管在轉換器期間都處于導通狀態。為了確保在濾波器電抗Ld上產生較大的感性電位，電流必須是連續的。由于Led足夠大，即使逆變器橋臂直通，也不會造成直流電源短路。但是，流動時間過長如何會導致系統效率降低，所以要縮短ty，即降低Lk值。
