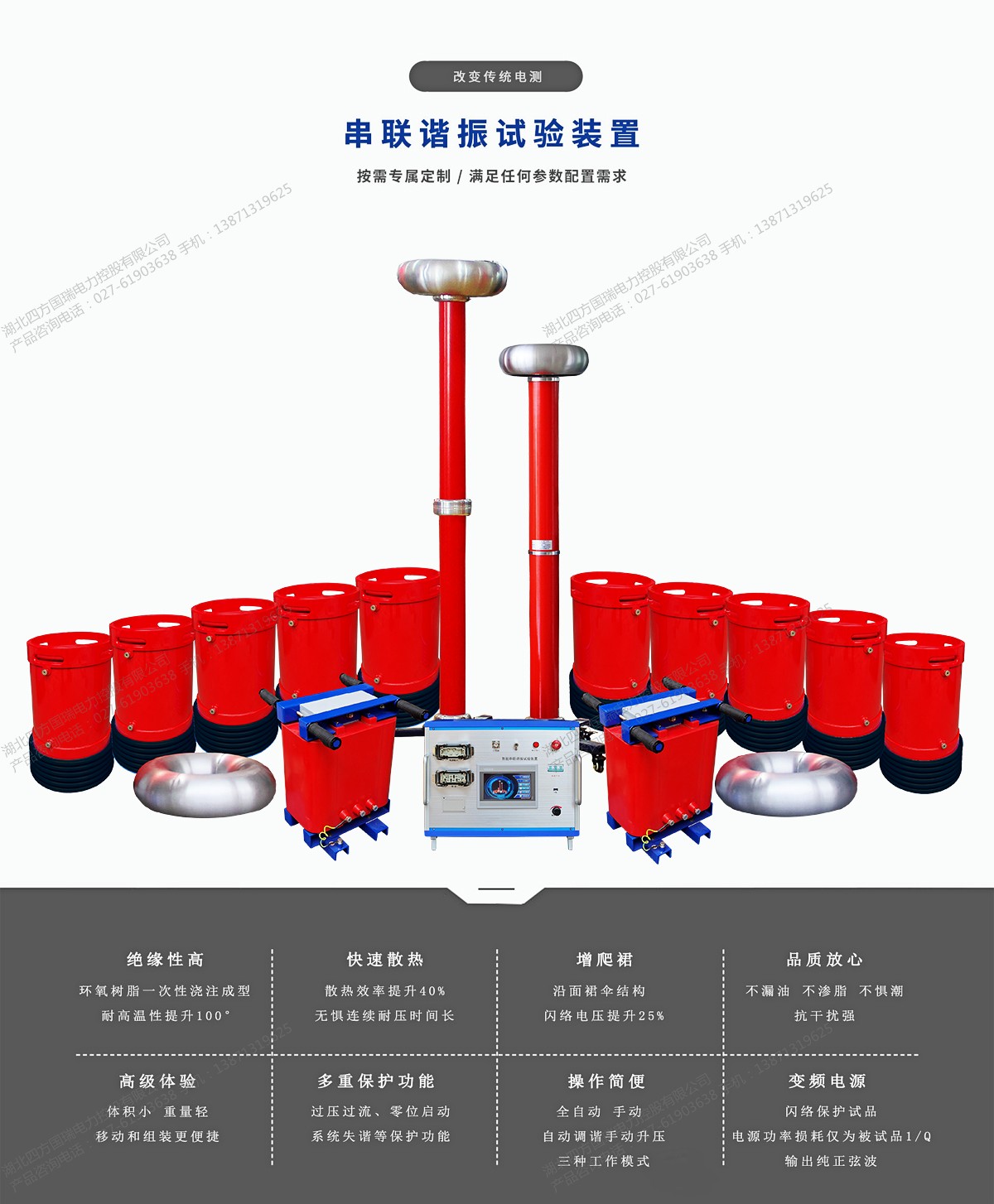

SFB(f)-HA系列變頻串聯諧振試驗裝置
發布日期：2023-03-01 點擊：2903次
SFB(f)-HA系列變頻串聯諧振試驗裝置主要針對110kV/400mm2電纜0.7km、110kVA/80000kVA主變、10kV/300mm2電纜8km、35kV/300mm2電纜4k、110kV GIS、開關等的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1. 110kV GIS、開關的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過265kV，試驗時間1min。
2. 110kV/400mm2電纜0.7km的交流耐壓試驗，電容量≤0.115uF，試驗頻率30~300Hz，試驗電壓128kV，試驗時間60min。
3. 110kVA/80000kVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45~65Hz，試驗電壓160kV，試驗時間1min。
4. 10kV/300mm2電纜8km的交流耐壓試驗，電容量≤3.004uF，試驗頻率30~300Hz，試驗電壓17.4kV，試驗時間60min。
5. 35kV/300mm2電纜4km的交流耐壓試驗，電容量≤0.778uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。

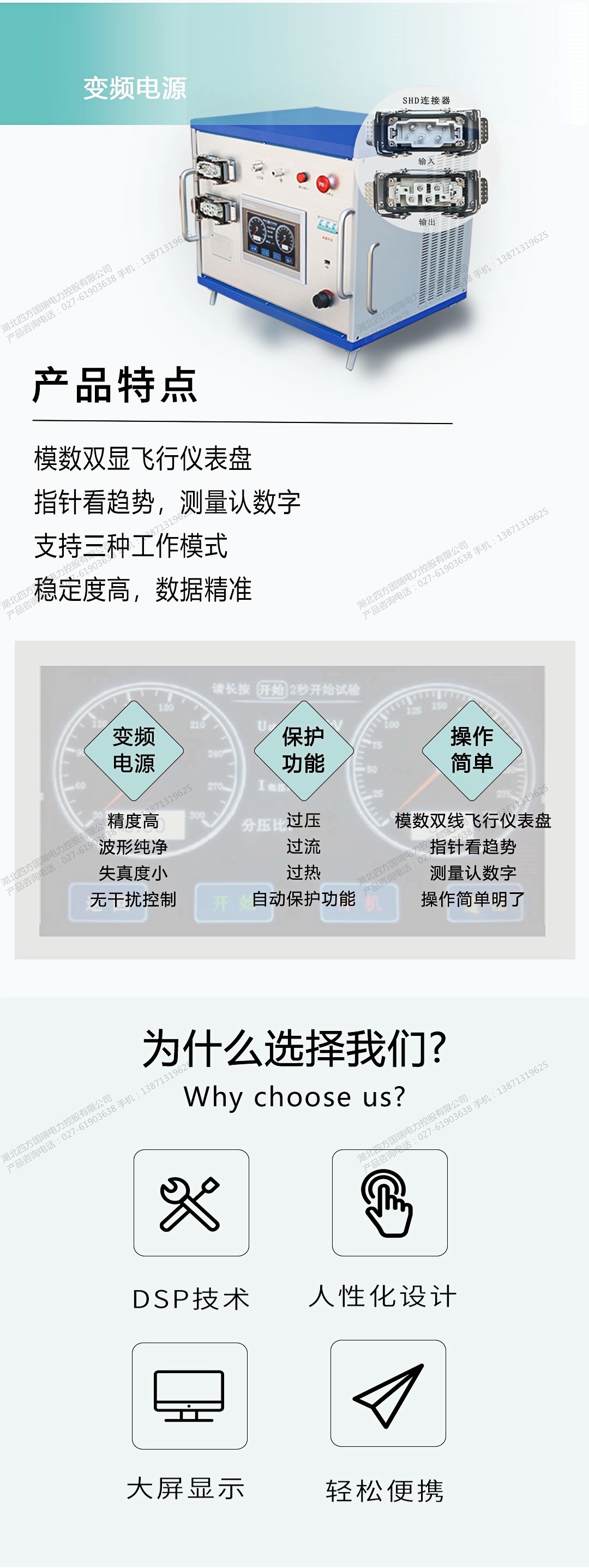

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
產品別名：變頻串聯諧振、串聯諧振、調頻串聯諧振、交流耐壓試驗裝置、調頻諧振、串聯諧振耐壓試驗裝置

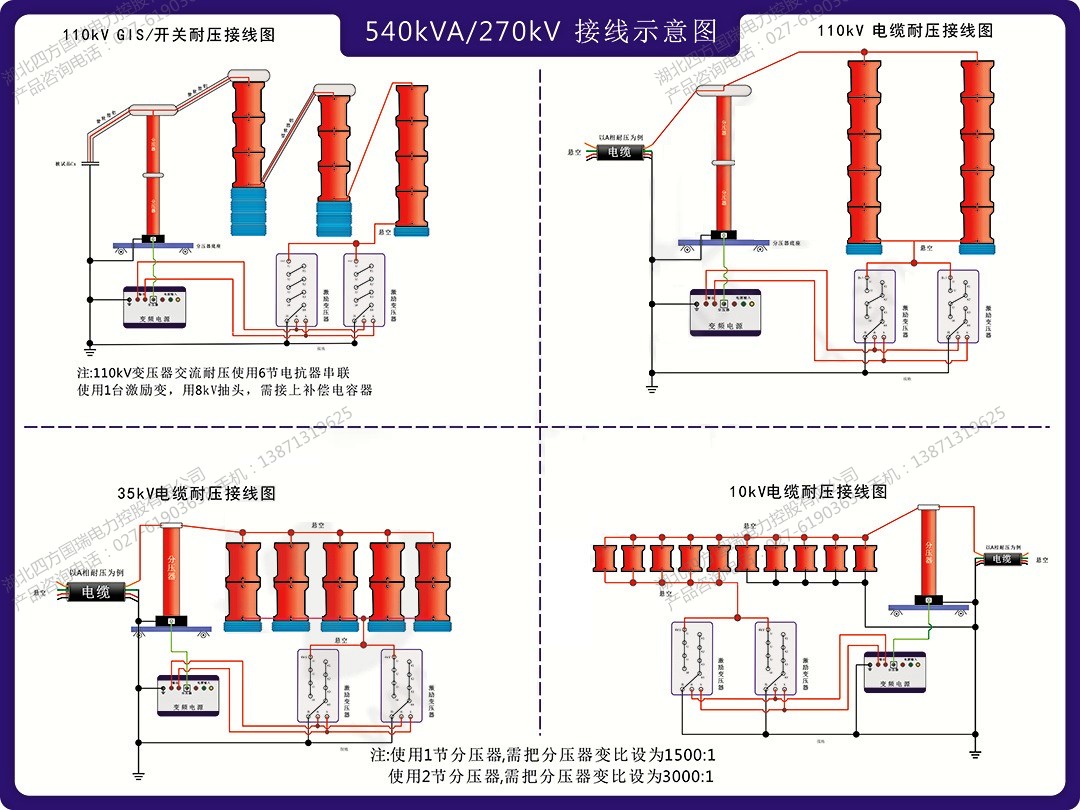

SFB(f)-HA系列耐壓試驗裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |

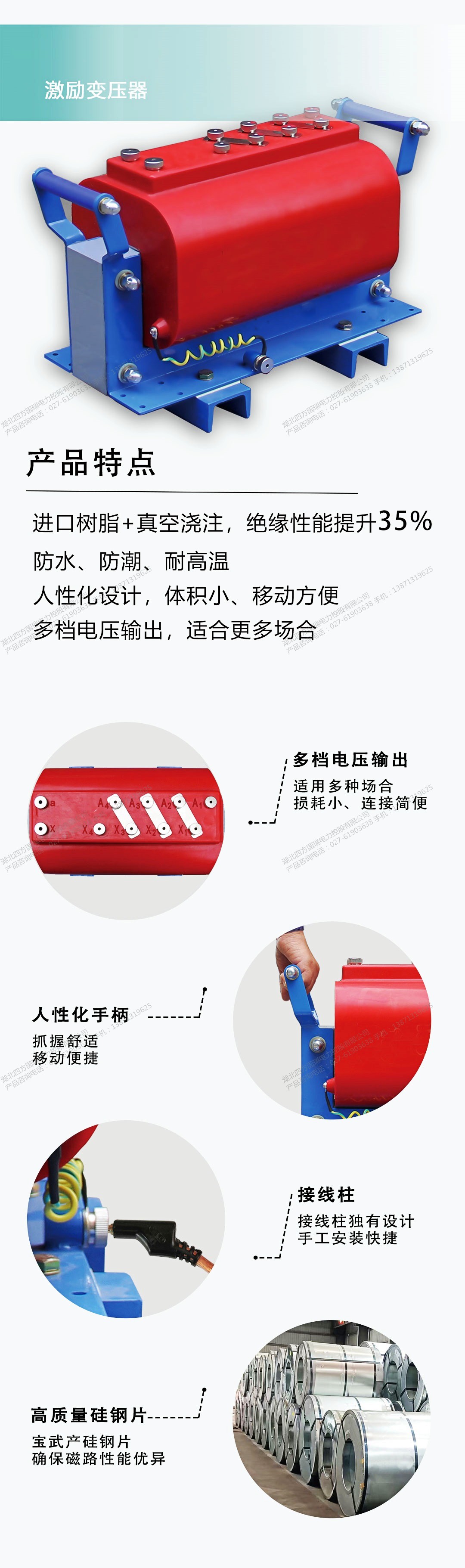

| 1 | 激勵變壓器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
2臺 |
| 2 | 變頻電源 |
SFBP-F-30kW/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-54kVA/27kV |
10節 |
| 4 | 電容分壓器 |
SFFC-270kV/1000pF |
1套 |
| 5 |
補償電容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| SFB(f)-HA系列用途 | |||
|
110kV/300mm2電纜0.5km 35kV/300mm2電纜2km 110kV系統 |
|||
