SFB(f)-GE系列35kV 電纜交流耐壓裝置
發布日期：2023-03-01 點擊：2936次
35kV 電纜交流耐壓裝置SFB(f)-GE系列主要針對110kV/300mm2電纜0.5km，35kV/300mm2電纜2km、10kV/300mm2電纜5km、110kV/63000kVA主變中性點、110kV開關，35kV開關、GIS的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1. 110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30~300Hz，試驗電壓128kV，試驗時間60min。
2. 35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。
3. 10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。
4. 110kV/63000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45~65Hz，試驗電壓80kV，試驗時間1min。
5. 110kV開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過265kV，試驗時間1min。
6. 35kV開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過95kV，試驗時間1min。

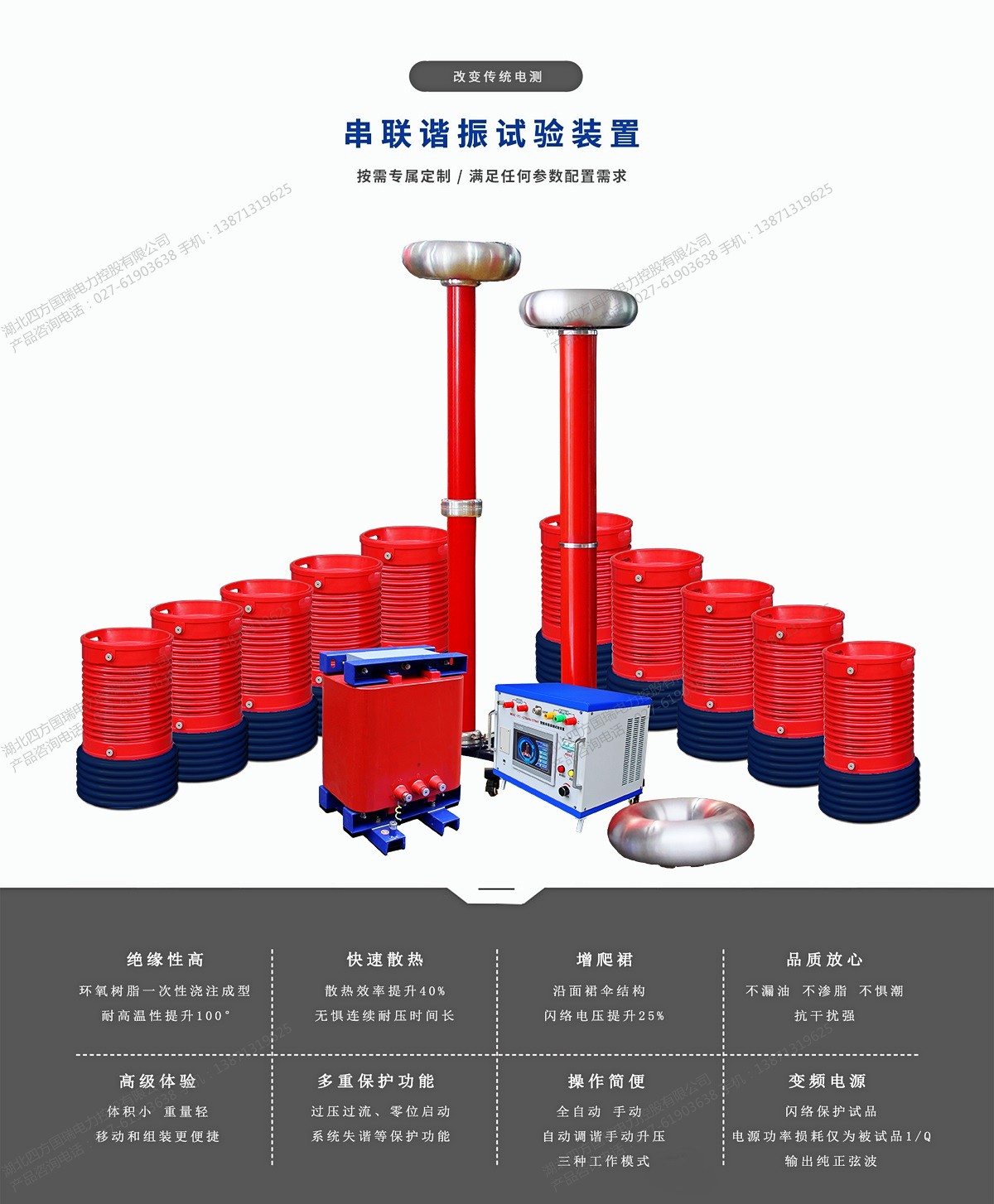

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名：變頻串聯諧振交流耐壓試驗裝置、變頻

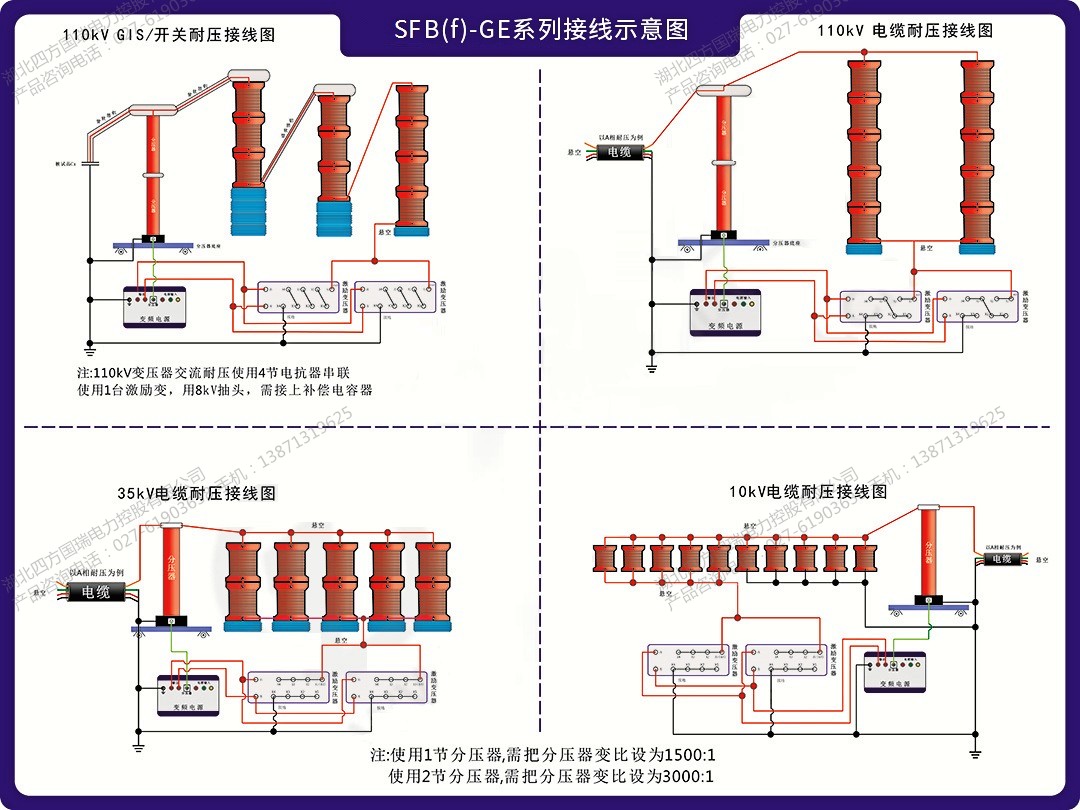

35kV電纜耐壓試驗裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |

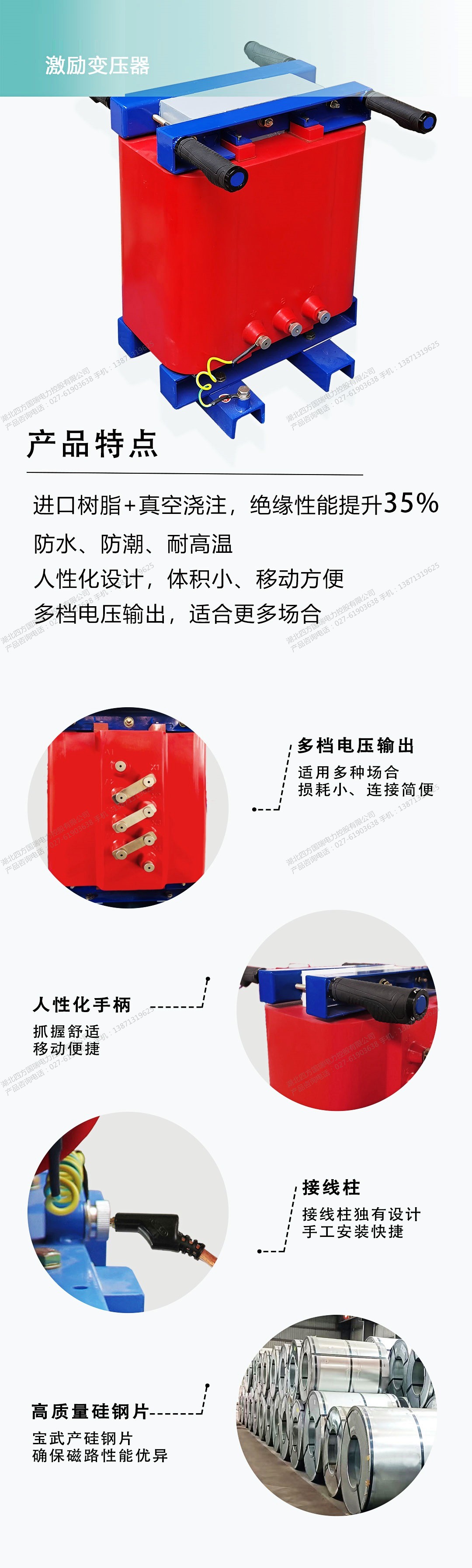

| 1 | 激勵變壓器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-15kW/220/380V |
1臺 |

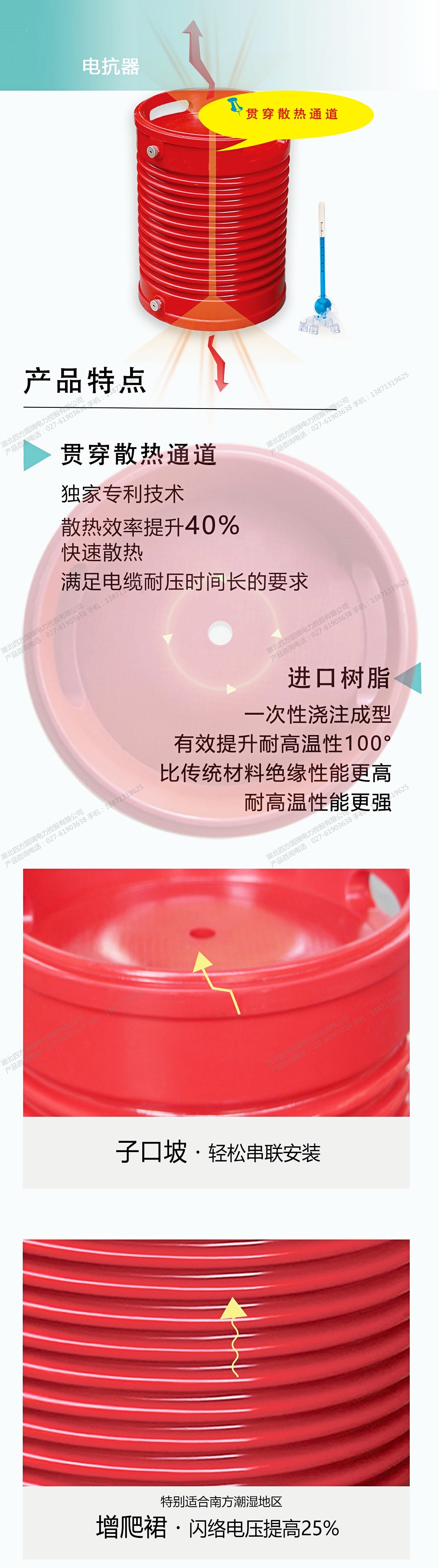

| 3 | 高壓電抗器 |
SFDK-27kVA/27kV |
10節 |
| 4 | 電容分壓器 |
SFFC-270kV/300pF |
1套 |
| 5 |
補償電容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| 35kV 2km電纜交流耐壓裝置用途 | |||
|
35kV/220mm2電纜1km 110kV系統 |
|||
