SFB(f)-GF系列110kV變壓器交流耐壓裝置

發布日期：2023-03-01　點擊：3230次

產品簡介

110kV變壓器交流耐壓裝置SFB(f)-GF系列適用于110kV/63000kVA主變、66kV/86000kVA主變、10kV/300mm2電纜2km、66kV開關、母線、66kV/630mm2電纜0.2km的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1、110kV/63000kVA主變?nèi)^緣交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓168kV，試驗時間1min。

2、66kV/86000kVA主變的交流耐壓試驗，電容量≤0.022uF，試驗頻率45-65Hz，試驗電壓112kV，試驗時間1min。

3、10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

4、66kV開關、母線的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓185kV，試驗時間1min。

5、66kV/630mm2電纜0.2km的交流耐壓試驗，電容量≤0.0454uF，試驗頻率30-300Hz，試驗電壓96kV，試驗時間60min。

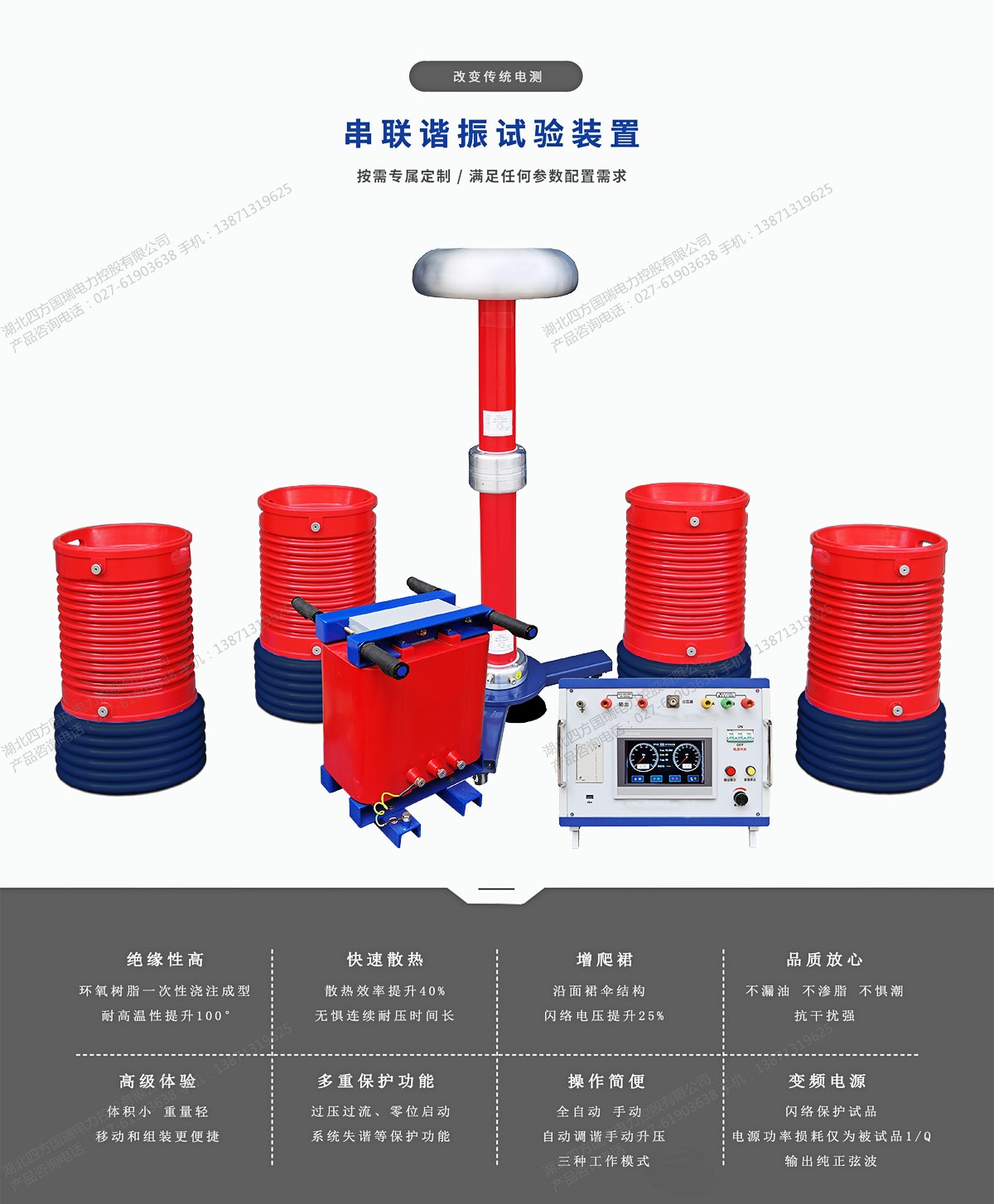

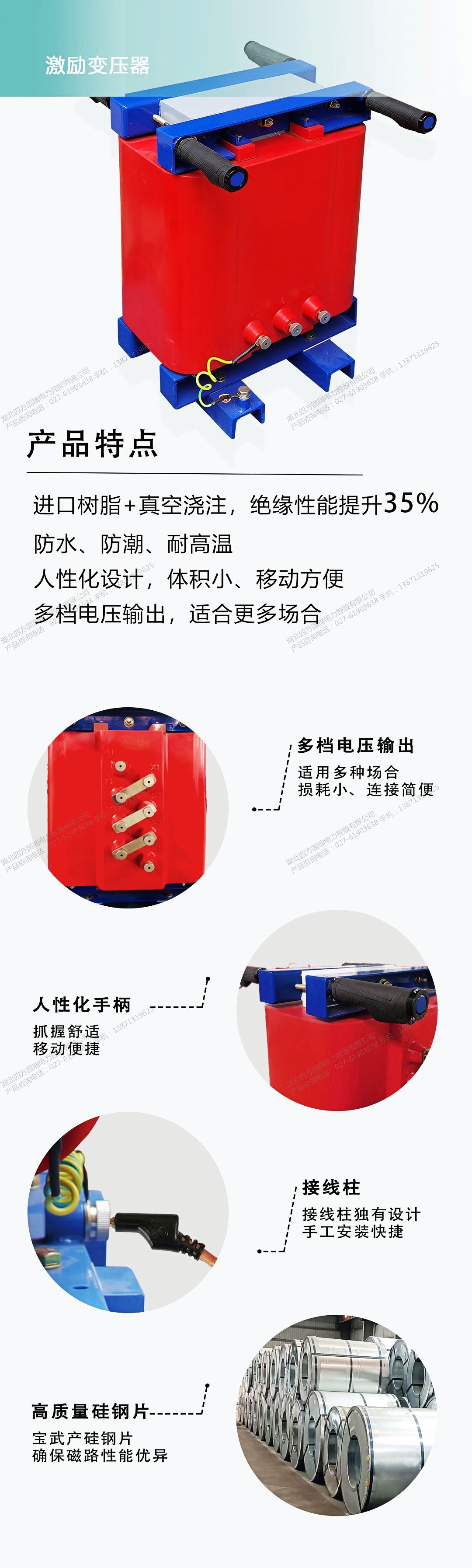

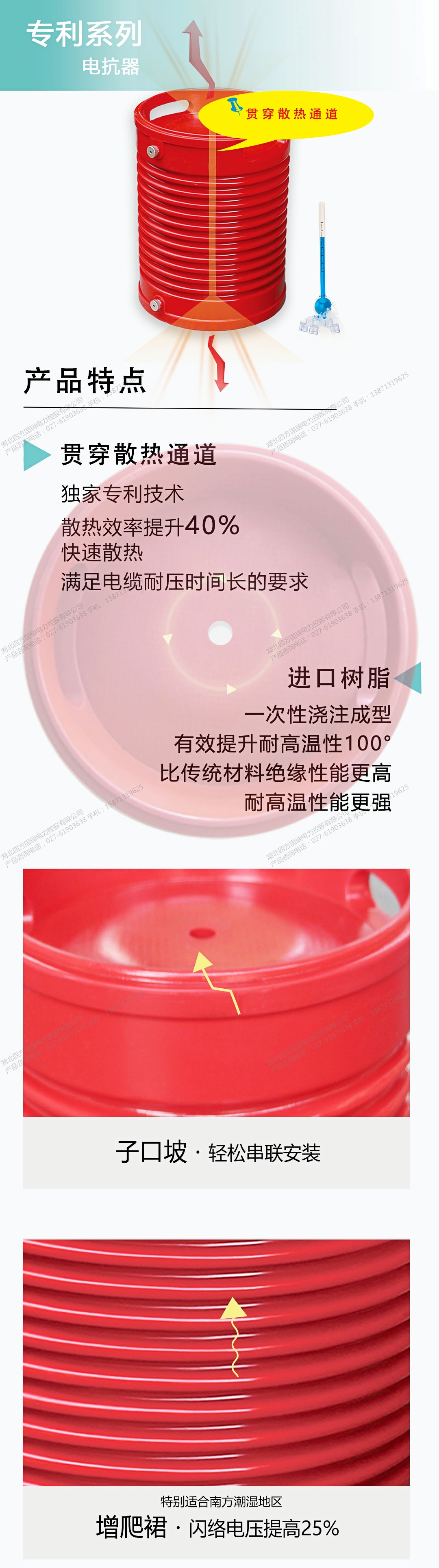

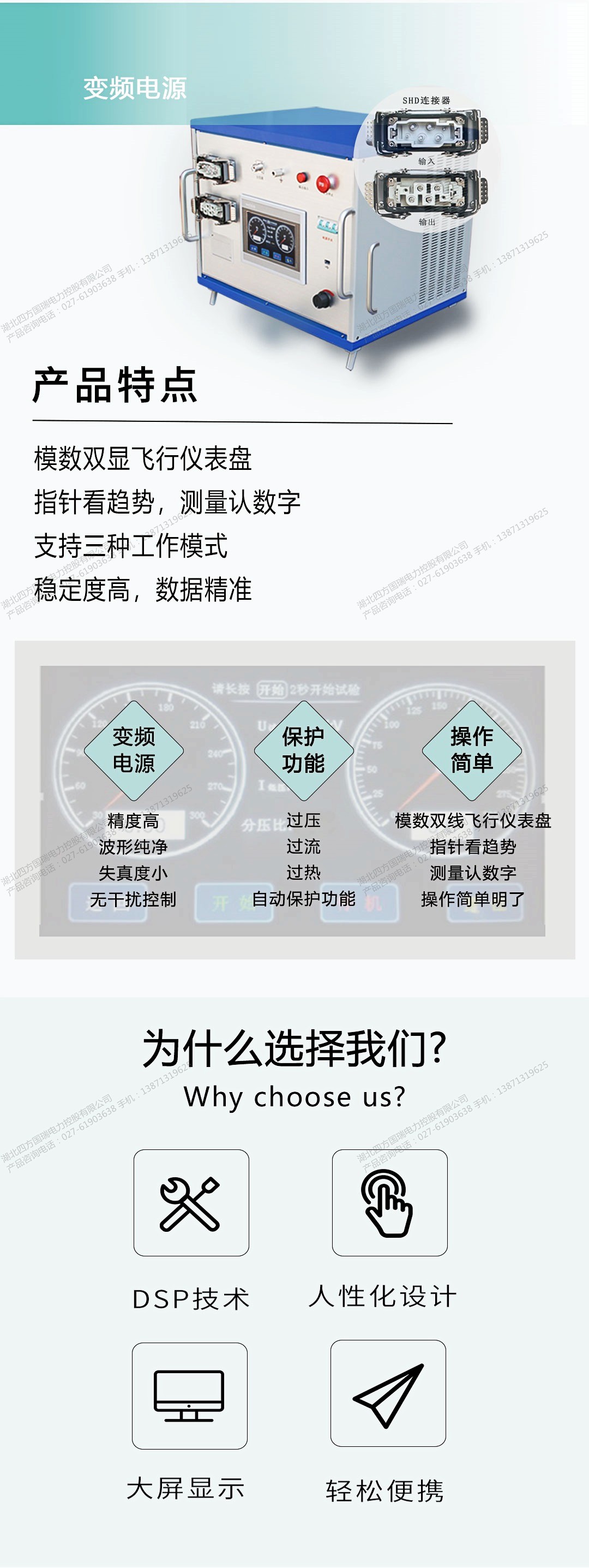

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別名：串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振等

110kV變壓器交流耐壓裝置接線示意圖
