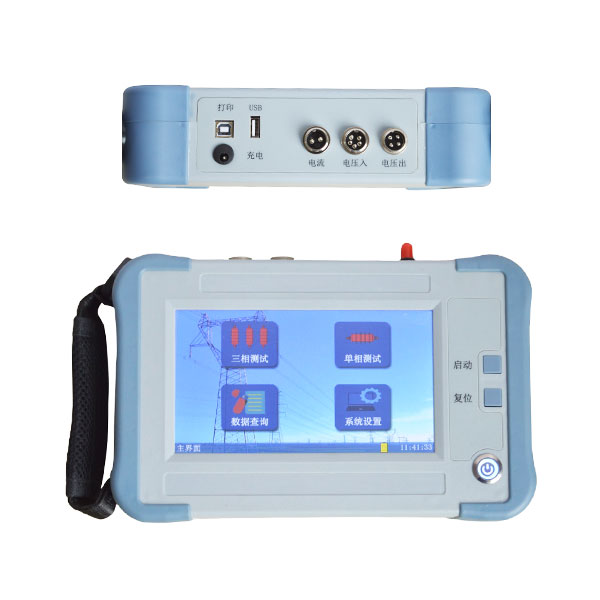

湖北四方國瑞電力品牌|手持式有載分接開關測試儀
發布日期：2023-03-09 點擊：3023次
產品概述
有載分接開關是與變壓器回路連接的運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
功能特點
?儀器輸出電流大，重量輕。
?測試YN、Y、△型變壓器，阻值不用換算直接顯示。
?可帶繞組、不帶繞組測量。
?波形顯示根據采樣值自動調整電阻、時間值幅值。
?具有完善的保護電路，可靠性強。
?7寸的大液晶顯示，便于現場操作。
?內部可以自動保存500組數據。
?供電電池?cái)?shù)字化管理，具有剩余電量顯示，剩余電量報警，過電流保護等功能。
?具有U盤接口以及打印機擴展接口，選配外接微型打印機可實時打印測試數據。
?可選配藍牙模塊，可連接Android系統手機、平板的設備，實現智能化管理和操作。
技術指標
| 輸出電流 |
1.0A、0.5A、0.2A |
|||
|
測量范圍 |
過渡電阻 |
0.3Ω~20Ω(1.0A) |
5Ω~40Ω(0.5A) |
20Ω~100Ω(0.2A) |
|
過渡時間 |
0~500ms |
|
|
|
|
開路電壓 |
24V |
|||
|
測量精度 |
過渡電阻 |
±(5%讀數±0.1Ω) |
||
|
過渡時間 |
±(0.1%讀數±0.2ms) |
|||
|
采樣速率 |
20kHz |
|||
|
電池參數 |
25.2V/2.6AH |
|||
|
外形尺寸 |
主機：252×160×65(mm) |
外箱：425×335×210(mm) |
||
|
儀器重量 |
主機：2KG |
外箱：8KG |
||
環境條件
| 工作溫度 |
-10℃—40℃ |
工作濕度 |
＜90%RH |
