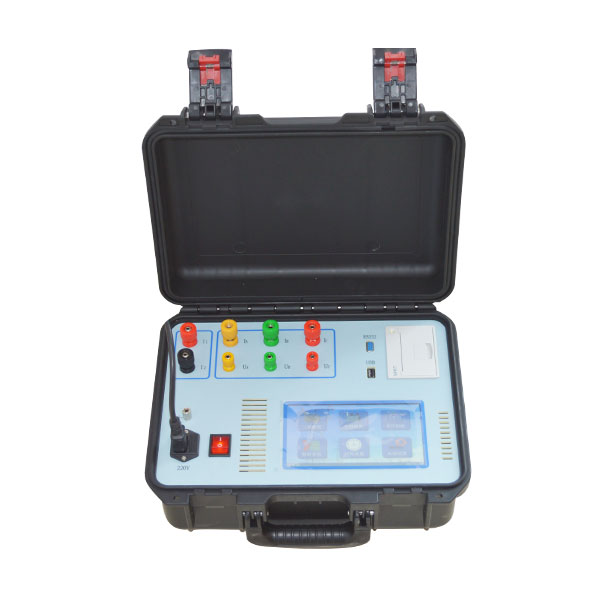

湖北四方國瑞電力品牌|短路阻抗測試儀
發布日期：2023-03-09 點擊：1027次
產品概述
短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。
功能特點
◆一次性接線，不用倒接測試線便可自動完成三相測試。
◆儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
◆儀器測量范圍寬，精度高，穩定性好。
◆采用七寸高清觸屏。
◆儀器自帶打印機，內置不掉電存儲器，儀器備有U盤接口與RS232接口。
◆內置調壓器允許的測量范圍直接測量，超出測量范圍可外接調壓器。
◆手機下載專用APP，通過專用軟件操控儀器，測試數據上傳，方便查詢。
技術指標
| 單相 |
電壓(量程自動) |
15~1000V |
±(讀數×0.2%+3字) |
|
電流(量程自動) |
0.1A~100A |
±(讀數×0.2%+3字) |
|
|
功 率 |
COSΦ >0.15 |
±(讀數×0.5%+3字) |
|
|
頻率(工頻) |
45~65(Hz) |
±0.1% |
|
|
短路阻抗 |
0~100% |
測量精度：±0.5% |
|
|
儀器顯示 |
5位數字 |
|
|
三相 |
電壓(量程自動) |
15~400V |
±(讀數×0.2%+3字) ±0.04%(量程) |
|
電流(量程自動) |
0.10~20A |
±(讀數×0.2%+3字) ±0.04%(量程) |
|
|
功 率 |
COSΦ >0.15 |
±(讀數×0.5%+3字) |
|
|
頻率(工頻) |
45~65(Hz) |
測量精度：±0.1% |
|
|
短路阻抗 |
0~100% |
測量精度：±0.5% |
|
|
儀器顯示 |
5位數字 |
|
|
外形尺寸 |
主機：360×290×170（mm） |
線箱：360×290×170（mm） |
|
重量 |
主機：4.9KG |
線箱：5.2KG |
環境條件
| 工作溫度 |
-10℃—40℃ |
工作濕度 |
＜90%RH，不結露 |
|
工作電壓 |
AC220V±10% |
工作頻率 |
50Hz±1Hz |
