3002C-蓄電池充電測試儀
發布日期：2023-03-16 點擊：3104次
功能概述：
1. 具備2-300V電池組充電能力,充電電流滿足0-100A；
2. 具備充電電壓、充電電流、充電時間、充電容量等閥值的設定；
3. 具備預充容量設定；
4. 具備電壓、電流、容量、溫度實時動態顯示；
5. 具備預充、恒流、恒壓、浮充四階段專家級細化設定，滿足各種類型電池組充電到飽和狀態。
6. 采用三相四線供電方式。
7. 7英寸液晶觸摸顯示屏,分辨率1024x600。
8. 內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。
9. 預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）
10. 預留CAN通信接口。（擴展功能，默認不開放）
11. 支持蓄電池電壓無線采集。（選配）

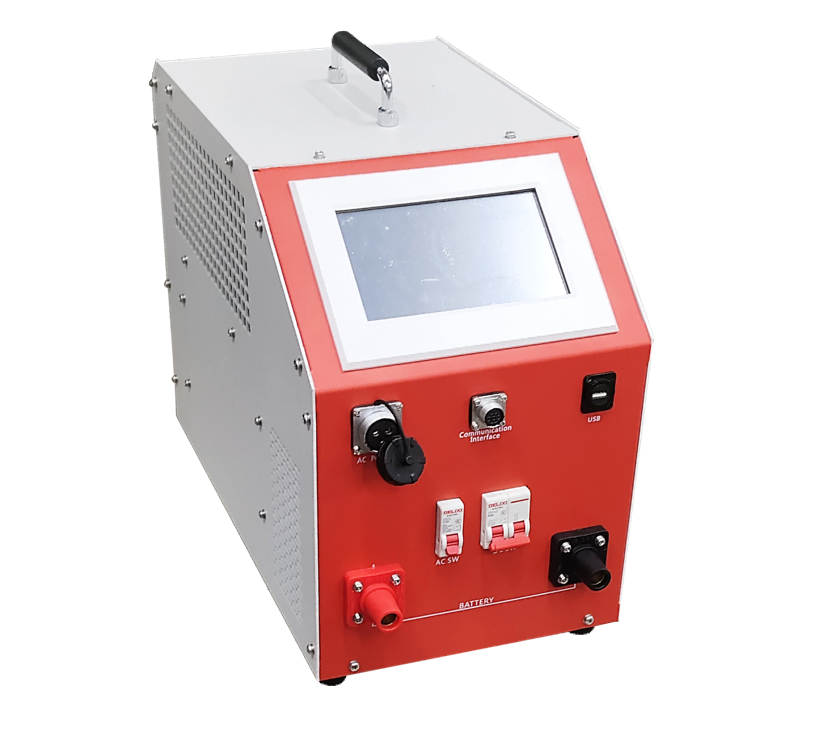

二、 產品外觀
|
型號 |
蓄電池組充電機 |
|
外形 |
|
|
重量 |
主機小于35(kg) |
|
尺寸(單位：mm) |
455x260x360mm(長x寬x高) |
三、 技術參數
|
類別 |
名稱 |
參數 |
|
環境條件 |
工作溫度 |
－40℃～＋75℃，55℃以上需降額使用 |
|
儲存溫度 |
－40℃～＋70℃ |
|
|
相對濕度 |
≤95％RH，無冷凝 |
|
|
冷卻方式 |
強迫風冷 |
|
|
海拔高度 |
2000m，2000m 以上需降額使用 |
|
|
大氣壓力 |
79kPa～106kPa |
|
|
交流輸入 |
輸入制式 |
三相+PE |
|
電壓范圍 |
260Vac～530Vac |
|
|
不工作承受最大靜 態電壓 |
600Vac |
|
|
額定電壓 |
400Vac |
|
|
最大電流 |
32A |
|
|
電網頻率 |
45Hz～65Hz |
|
|
額定頻率 |
50Hz/60Hz |
|
|
充電參數 |
電壓范圍 |
50Vdc～750Vdc |
|
充電流范圍 |
階段一：50Vdc～360Vdc/ 0~100A（低壓模式連續可設） 階段二：360Vdc～750Vdc（滿功率36KW） |
|
|
額定電流 |
26A @750V（設定限流點需要，750V 滿功率為52A） |
|
|
穩壓精度 |
＜±0.5％ |
|
|
穩流精度 |
≤±1％（輸出負載 20％～100％額定范圍） |
|
|
負載調整率 |
≤±0.5％ |
|
|
電網調整率 |
≤±0.1％（測試范圍為 320V～530V） |
|
|
啟動超調量 |
≤±3％ |
|
|
功率因數和THD |
功率因數 |
≥0.95 @20％～50％滿載輸出功率 |
|
≥0.98 @50％～100％滿載輸出功率 |
||
|
≥0.99 @100％滿載輸出功率、標稱輸入電壓和頻率 |
||
|
THD |
≤5％ @50％～100％滿載輸出功率 |
|
|
雜音指 標 |
紋波因數 |
≤1%（150~750V, 0～20MHz） |
|
EMC 指 標 |
浪涌 |
滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018 NB/T 33008-1-2013 |
|
EFT |
輸入和輸出：4kV；信號線：1kV 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
ESD |
8kV/15kV 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
傳導抗擾 |
3Vrms，0.15～80MHz 參考標準：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
輻射抗擾 |
10V，80～2GHz 參考標準：NB/T 33001-1-2018， NB/T |
四、 功能詳解：
1. 輸入限功率控制:
充電機輸出功率與輸入電壓的關系，當輸入電壓在 320Vac～530Vac 之間時（回差小于 5V），充電機可以輸出最大功率 36KW；當輸入電壓在 50Vac～360Vac 之間時，充電機仍能正常工作，但是處于限功率模式。
2. 輸出恒功率控制：
額定輸入電壓時，充電機允許輸出功率為 36KW。
說明：充電機采用兩種工作模式，輸出電壓范圍分別是50V~500V和500~750V。在沒有需求電壓的情況下，開機默認工作在低壓段模式；如果主機下發的需求電壓高于500V，充電機會自動切換到高壓段模式工作。當需求電壓低于475V時，又自動切回到低壓段模式工作。
3. 溫度限功率：
55℃環境溫度以下，充電機滿功率輸出36kW；
55℃環境溫度以上降額使用，為分段線性限功率；
65℃環境溫度，充電機允許輸出功率大于等于1
