為什么要做變頻串聯諧振試驗？
發布日期：2023-04-05 點擊：2983次
隨著國內經濟的發展以及國家電網供電電壓等級的提高，高壓電纜在國內外獲得越來越廣泛的使用，尤其是在高壓輸電領域取得了突飛猛進的進展。但是，由于近年來的運行和研究表明，高壓點來的絕緣性能在運行中產生樹枝化放電，造成絕緣老化破壞，嚴重影響了高壓電纜的使用壽命。因此，在充分了解了高壓電纜的絕緣特性后，為了及時有效的發現和預防絕緣中存在的某些缺陷，為了保障設備乃至電力系統的安全運行，對高壓電纜和高壓設備必須做串聯諧振耐壓試驗。
在符合我國國情中，變頻串聯諧振耐壓試驗就是其中最重要的試驗方式的一種，它應用諧振電路的基本原理，根據不同的調節方式，可以分為調感式、調容式、變頻式三種類型，其中常用的兩種方式是調感式和變頻式。通過對三種類型的串聯諧振裝置在實際應用比較，發現變頻式串聯諧振裝置更適合于現場實際需要，因此在現場設備交流試驗中，我們應用最多的就是變頻串聯諧振耐壓試驗裝置。

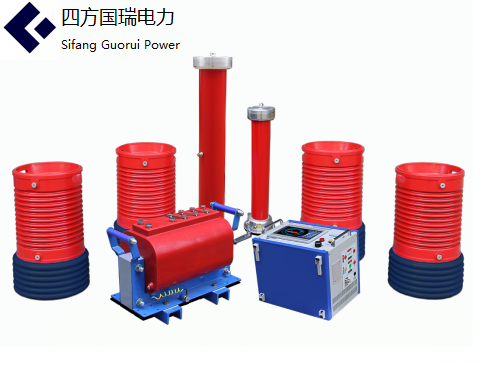

四方國瑞電力SFB(f)變頻串聯諧振系列一套裝置可使用多種范圍，大大方便客戶充分對被試品進行充分的檢測和試驗，得到最真實有效的數據。例如：SFB(f)-135kVA/108kV變頻串聯諧振試驗裝置
1、35kV258MVA主變的交流耐壓試驗，電容量≤0.0205uF，試驗頻率45~65Hz，試驗電壓不超過75kV，試驗時間1min。
2、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。
3、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過100kV，試驗時間1min。
5、10kV主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45~65Hz，試驗電壓不超過50kV，試驗時間1min。
