串聯諧振原理相關知識
發布日期：2023-04-05 點擊：3032次
概念：
諧振又稱“共振”。振蕩系統在周期性外力作用下，當外力作用頻率與系統固有頻率相同或很接近時，振幅急劇增大的現象。產生諧振的頻率稱“諧振頻率”。
分類：
電容與電感串聯發生的諧振稱“串聯諧振”或“電壓諧振”，兩者并聯發生的諧振稱“并聯諧振”或“電流諧振”。
2.串聯諧振為什么能夠升高電壓？
右圖總阻抗為：
從上面的公式可知：
（1）當ωL〉1/ωC時，整個電路呈感性，
阻抗很大，因為電感量為100H左右，整個
電路的阻抗為幾十kΩ;
（2）當ωL〈1/ωC時，整個電路呈容性，
容抗很大，因為電容量為pF或零點幾μF，
整個電路的容抗為幾十kΩ；
（3）當ωL=1/ωC時，整個電路阻性，
阻抗很小，因為R很小，阻抗越小越容易升壓，R為電感的直流電阻。
3.考驗被試品絕緣承受各種過電壓能力的有效方法，對保障設備安全運行具有重要意義。輸出為交流高壓電壓。

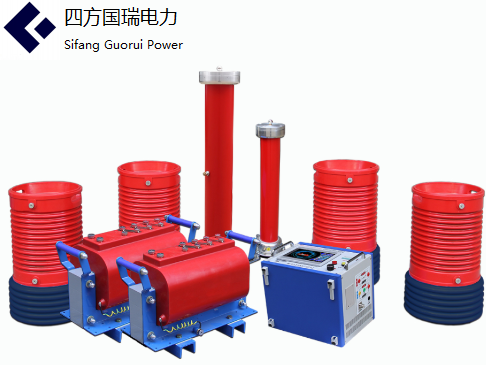

廣泛應用于交流橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等容性負載的交流耐壓試驗
串聯諧振裝置被廣泛應用于多個行業
