電纜試驗中串聯諧振的應用

發布日期：2023-04-07　點擊：3493次

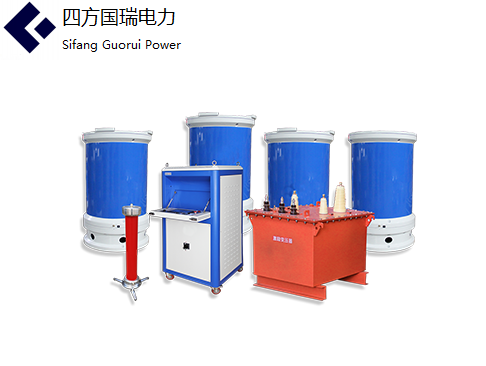

高壓電纜進行交流耐壓試驗時,試驗變壓器容量要求非常大,試驗設備笨重,而應用串聯諧振原理可以利用電壓及容量小得多的設備產生所需的試驗電壓,滿足試驗要求。下面四方國瑞電力給大家個紹一下串聯諧振試驗裝置在電纜試驗中的應用。

城鄉電網中電纜的大量使用,使得電纜的故障時有發生。為保證交聯電纜的安全運行,國家電網公司對電纜交接和預防性試驗做出了新的規定,用交流耐壓試驗替代原來的直流耐壓試驗,以避免直流耐壓試驗的累積效應對電纜造成損傷。

國際大電網會議(CIGRE)21.09工作組的建議導則提出高壓擠包絕緣電纜的現場試驗采用串聯諧振試驗系統,頻率范用為30~300Hz。并在1997年發表的題為“高壓橡塑電纜系統敷設后的試驗”的總結報告中明確指出以下3條。

• 由于直流電場強度按電阻率分布,而電阻率受溫度等影響較大,同時耐壓試驗過程中,終端頭的外部閃絡引起的行波可能造成絕緣損壞；
• 直流耐壓試驗在很高電壓下,難以檢出相間的絕緣缺陷。
• 直流電壓本身容易在電纜內部集起空間電荷,引起電纜附件治絕緣閃絡,諧波過程還會產生過電壓 ,這些現象疊加在一起,使局部電場增強,容易形成絕緣弱點,在試驗過程中可能導致絕緣擊穿.并可能在運行中引起事故。

很多電纜在交接試驗中按GB50150-2006標準順利完成了直流耐壓試驗,但投運不久就發生絕緣擊穿事故,正常運行的電纜被直流耐壓試驗損壞的情況也時有發生。交流耐壓試驗因其電場分布符合運行實際情況,故對電纜的試驗為有效。

通常交流電力電纜的電容量較大,試驗電流也很大,調感式設備的體積非常巨大并且電感調節也很因難,而調頻式裝置則靈活性更強,更易于實現。因此,電纜現場交流耐壓試驗多利用變頻交流諧振試驗設備。
