串聯諧振電抗器有哪些種類？
發布日期：2023-04-11 點擊：1143次
串聯諧振用的電抗器種類與優缺點: 帶鐵芯電抗器、干式電抗器、油式電抗器、空心式電抗器等眾多種類，優缺點如下:
1、帶鐵芯電抗器特點:一般功率小于1000KkVA的串聯諧振，用的電抗器大多采用這種內含鐵芯的電抗器，常用的規格內部一般填充有絕緣材料(石蠟、硅膠、環氧樹脂) ，中間加上取向硅鋼片，也有廠家使用無取向硅鋼片，這兩種硅鋼片都有使用，但采用取向硅鋼片的發熱量小，但成本高。電抗器中間加上鐵芯后，相同線圈電,感量比不加鐵芯要增加好多倍可以減少繞線量，減少線包的體積，優點就是體積小，重量比較輕，一般35kg-100kg范圍內的比較多，便于攜帶，價格便宜; 缺點是發熱比較嚴重，長時間電纜耐壓試驗時容易發生熱擊穿，尤其是夏季。
2、干式電抗器也分帶鐵芯和不帶鐵芯的，帶鐵芯的就是上面第1類電抗器，不帶鐵芯的就是空心電抗器，他們都可以做成干式的，干式指的是絕緣材料為干式。
3、油式電抗器也分帶鐵芯和不帶鐵芯，一般采用油式的電抗器容量都比較大，多是500-5000kVA等規格，主要原因就是油式電抗器成本比較高，一般用于串聯諧振容量比較大時，若采用上述第1類帶鐵芯電抗器，會導致節數過多，做110kV及以上電壓等級長電纜時就沒有優勢了，而油式電抗器單節容量大，一般以套大功率的變頻諧振，只需要4-8節即可滿足。它的優點是節數少，單節可以做到很大容量，缺點是重量體積大、成本高、現場使用不方便，每次使用時需要吊車導致使用成本高。
4、空心式電抗器相比上述幾種電抗器，采用空心式結構，內部沒有鐵芯，線圈裝在一個高強度特種塑料外殼中，重量輕，一節只有24kg，單節高度才80mm，但可以承受22kV的高壓，使用時采用風冷散熱，所以空心式電抗器可以連續24小時不間斷運行，對于電纜耐壓來說，在夏天高溫環境下也不用擔心電抗器熱擊穿，不用擔心使用時間長后發熱嚴重等問題。同時它單節重量只有24kg，對于長電纜耐壓時可以選用小電感量，大電流，而重量始終是24kg。它的優點比較多，長電纜時不需要吊車，2-3人可以輕松應付各種長短電纜耐壓試驗，比第1種帶鐵芯電抗器更加便攜，更輕，它串聯使用時相比帶鐵芯電抗器，它的互感系數更大，多只電抗器可以串并聯為一組，絕家性能更好，相比上述幾種電抗器，他壽命可以長好多倍，使用成本低等優點。
空心電抗器特點: 它采用風冷強排散熱，電抗器產生的熱量全部由風帶走，內部不產生熱聚集，不熱擊穿，重量輕，單節24kg，使用方便，便攜。

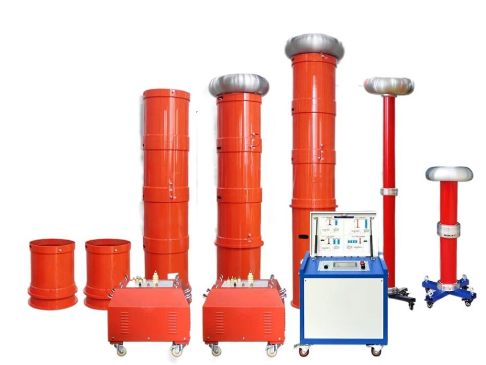

四方國瑞電力生產的電抗器結合了1、2、4三種類型電抗器的優點，采用環氧樹脂進行真空澆注，獨家專利的貫穿扇熱通道技術，實現了重量輕、散熱快、壽命長、成本低的綜合特點。選串聯諧振耐壓試驗裝置，就選-四方國瑞電力品牌。四方國瑞電力，專業生產串聯諧振耐壓試驗設備的源頭廠家！
