SFDW-3A大型地網接地電阻測試儀經驗要注意那些安全操作
發布日期：2017-01-05 點擊：2656次
地網接地電阻測試儀測試原理

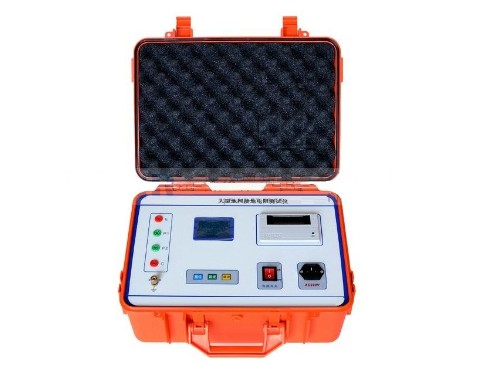

本儀器（SFDW-III大型地網接地電阻測試儀）采用電壓電流法測量地網的接地電阻值，布線方式采用三極法。
地網接地電阻測試儀內部結構如圖1所示。異頻電源可輸出頻率為45Hz和55Hz的測試電流，通過儀器面板上的E、C兩個端子輸出，其輸出頻率受微電腦系統控制。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。兩濾波器用于濾除干擾信號，只允許有用信號通過，其輸出送給A/D轉換器（模/數轉換器）。A/D轉換器將電壓和電流模擬信號變換為數字信號后送給微電腦系統。微電腦系統對取得的電壓電流數據再進行數字濾波以進一步抑制干擾，然后計算出電壓V和電流I,最后計算出接地電阻值R=V/I。這樣，通過硬件濾波器和軟件濾波器后，信噪比大大提高，干擾得到有效抑制，因此測量結果穩定可靠。測量結果通過液晶屏顯示，也可通過微型打印機打印出來。
大地網接地電阻測試儀的操作步驟
湖北四方國瑞電力研制的大地網接地電阻測試儀的操作步驟如下：
1、首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。
2、電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的4~5倍。
3、電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上。
4、將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5、檢查連線無誤后，給儀器接上AC220V/50Hz電源，對儀器進行通電。
6、按測量鍵，開始測量
7、儀器顯示測試結束后，記錄測試數據（本儀器可多次重復測量）。
8、關掉儀器電源后，拆除連線，測試過程結束。
