的過程中，必須要有比較認真的態度，這是非常關鍵的。有些公司的發展，他們對這些情況的考慮不到位，那么就會直接影響到了未來的進步，也會影響到外界的認可。
認真的對待設備清單，這是進行資質等級評價的前提。公司想要得到更多人的認可，那么必須要提高自身的資質等級，從多個角度來正確的認識，并且做好相應的準備，在申報的過程中會更順利，等級得到提升之后，也會得到更多人的認可。
，還要關注對設備的選擇。同一個種類的設備有很多，在選擇的過程中，必須要找到質量比較好，而且相對來說非常不錯的設備，這樣才可以帶來更多的保障。公司能夠關注這些情況，那么對今后來說會有好處。
武漢繼電保護測試儀（四方國瑞權威）廠家：http://www.pppei.cn/cp_show_3629.html

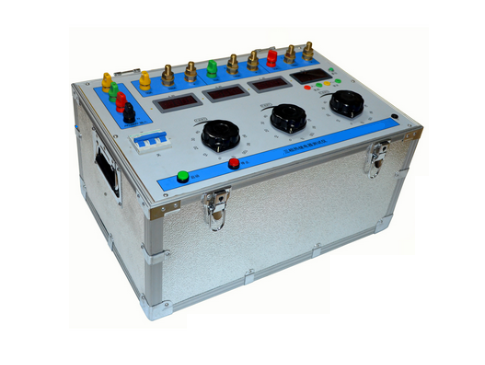

SFJB -108型繼電保護試驗箱采用了高導磁調壓升流裝置，因而具有功率大、電流高、性能穩定等特點。采用高精度互感器及數字儀表，使測量更為精確?？蓾M足電壓、電流、時間、中間、信號、反時限等單元件繼電器校驗及整組試驗。并可作電流互感器伏安特性和變比測試，實為電力行業專業人員的得力工具。
精度高、性能穩定、交直流測量為真有效值。
時間測量功能齊全、可滿足用戶帶電位的要求。
輸出電流、電壓帶負載能力強。
1、輸入：AC50HZ 220V 2KVA
2、輸出：AC 0～250V （≥10A）
0～200A （≤12V）
0～50A （≤36V）
0～10A （≤36V）
0～500mA （≤12V）
DC 0～300V （≤8A）
0～10A （≤12V）
0～1A （≤12V）
3、時間測量：0.001～99.999S
4、電壓測量：0～199.9V（0.5級）
5、電流測量：0～1A～10A～50A～200A（0.5級）
6、外型尺寸：470mm×240mm×310mm（改進型）
7、重量：28KG
使用儀器前，對儀器應進行全面檢查，以確保儀器是否處于正常工作狀態。若儀器不正常，應及時與廠家聯系。進行檢查時，儀器與外部設備應無任何連接線，檢查步驟如下：
1、檢查儀器外觀是否有損，儀器內部是否有異常聲響，儀器各旋鈕、接線端子及螺絲是否有松動。
2、檢查供電電源的可靠性，用萬用表測量電源電壓，以避免因工作電壓超出正常范圍造成儀器損壞。將調壓器調節旋鈕逆時針旋至最小。
3將儀器接到符合要求的交流電源上、合上電源總開關，此時電壓、電流表頭應為亮態，打開秒表電源、秒表亮滅正常。旋轉“輸出顯示選擇”開關，輸出狀態指示燈應按順序變化。
250V 50A 200A 10A 500mA
（10A） （36V） （12V） （36V） （12V） *
① ?、凇 、邸 、堋 、荨? ?、?/span>
AC
○ ○ ○ ○ ○ ○
1、交流電壓輸出：
交流電壓0～250V（10A）輸出時，從①與⑥之間輸出，此時顯示選擇應切至“①”指示燈亮，順時針旋轉調壓器旋鈕調至所需要的電壓。
2、交流電流輸出：
（1）交流電流0～200A（12V）輸出時，從③與⑥端子之間輸出，此時顯示選擇應切至③指示燈亮，合上“交流輸出”開關，順時針旋轉調壓器旋鈕調至所需要的電流。
（2）交流電流0～50A（36V）輸出時，從②與⑥端子之間輸出，此時顯示選擇應切至②指示燈亮，操作方式同上。
（3）交流電流0～10A（36V）輸出時，從④與⑥端子之間輸出，此時顯示選擇應切至④指示燈亮，操作方式同上。
（4）交流電流0～500MA（12V）輸出時，從⑤與⑥端子之間輸出，此時顯示選擇⑤指示燈亮，操作方式同上。
注：當輸出交流量時，切勿同時輸出兩個交流量。
3、直流輸出回路：
⑦ ⑧ ⑨ ?、?/span>
DC
○ ○ ○ ○
300V 10A 1A ┷
（1）直流電壓0～300V輸出時，從⑦與⑩之間輸出0～300V電壓，此時顯示選擇應切至“300V”指示燈亮，合上“交流輸出”和“直流輸出”開關。順時針旋轉調壓器旋鈕調至所需要的電壓。
（2）直流電流0～10A輸出時，從⑧與⑩端子之間輸出，此時顯示選擇應切至“10A”指示燈亮，合上“交流輸出”和“直流輸出”開關。順時針旋轉調壓器旋鈕調至所需要的電流。
（3）直流電流0～1A輸出時，從⑨與⑩端子之間輸出，此時顯示選擇應切至“1A”指示燈亮，合上“交流輸出”和“直流輸出”開關。順時針旋轉調壓器旋鈕調至所需要的電流。
4、時間測量回路：
（1）儀器內置5位數量電秒表，電秒表可用試驗箱內部啟動，也可外部啟動，即可設置為單邊觸發，也可設置為雙邊觸發。當內部啟動時，按下試驗箱任意一個“輸出控制”開關，儀器即可啟動秒表，通過被試裝置動作接點至儀器面板“停表”端子，當被試裝置動作，秒表停止。
1、電壓繼電器吸合及釋放試驗
先將儀器處于準備狀態，被試?yán)^電器接至對應輸出電壓端子上（即AC400V（5A）和*端），按下“交流輸出”，緩慢調節調壓器，使輸出電壓平穩上升至繼電器吸合時，記錄吸合電壓，再反方向調節調壓器至繼電器釋放，記錄下釋放電壓，據此可算出被試?yán)^電器的返回系數。如被試?yán)^電器為過電壓繼電器，則反方向進行。
2、電流繼電器整定值試驗
將被試?yán)^電器從線路上解除，接至本儀器電流輸出端子上，撥動“輸出顯示選擇”選到合適的電流檔位，按下“交流輸出”，緩慢調節調壓器至繼電器動作，記下電流表所顯數值，判斷繼電器動作情況。
3、時間繼電器延時時間測試
將被試斷電器接至直流輸出端子上，直流電壓檔位選擇正確，打開“交流輸出”和“直流輸出”開關，緩慢調節調壓器至額定動作值，然后關斷“直流開關”，打開秒表并復位，“單/雙”開關打在“雙”位置，“內啟/外啟”至“內啟”側，將被試斷電器延時動合觸點接至“停表”端子上，按下“直流輸出”開關，電壓輸出，同時秒表啟動，待延時時間到后，秒表計數停止，此時秒表所顯數字即為該時間繼電器的延時閉合時間，若要測延時釋放時間則原理同前，實際操作相反。
4、CT伏安特性測試
11 12
伏安變比電流接入
將“輸出顯示選擇”開關置“①”指示燈亮，將端子⑥與12短接，輸出從①11端子連接到電流互感器二次側，這樣就可以作部分CT的伏安特性試驗。若需要高電壓，可使用我公司伏安特性測試儀或在此儀器基礎上提高電壓輸出。打開“交流輸出”開關，緩慢調節調壓器，觀察“輸出顯示V/A”表頭（即電壓值）和“輸入電流顯示（A）”（即電流值）表頭，分別記錄下幾組數據（注意：每次測量的全過程不允許回調調壓器，調至高電壓大電流時，時間要短），根據測量的數據，測繪出伏安特性曲線。
5、CT變比測試
將電流置“AC0-200A”檔位，將輸出端子③⑥對應接至CT一次側，CT二次側接面板“交流電流接入”端子，從“輸出顯示V/A”表頭讀出CT一次電流，從“輸入電流顯示（A）”表頭讀出CT二次電流，調節調壓器可測試200A/5A以下CT變比。
1、禁止在電壓、電流輸出端子上反接入電壓、電流；
2、通電前首先檢查調壓器是否接好并調回零位，電源開關應在“關”位，輸出控制開關應在關斷位置，輸出端子上應無低阻負載；
3、確定被試?yán)^電器類型后，轉換“輸出顯示選擇”開關旋鈕，選定輸出狀態，再將被試斷電器線圈接到對應輸出端子上。
七、設備配套
1、試驗箱主機1臺
2、試驗線1套
3、試驗箱技術說明書1份
4、合格證出廠報告各一份
本試驗箱自出廠之日起12個月內，用戶按本說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新品；非因產品質量問題而導致?lián)p壞，我廠負責保修，適當核收修理費用。
